我們知道proe5.0中，4條線就可以構造一個面，中間的輪廓線越多，曲面約束就越多，曲面造型越準確。前面我們進行了輪廓線的構造，現在可以構造面了。
-

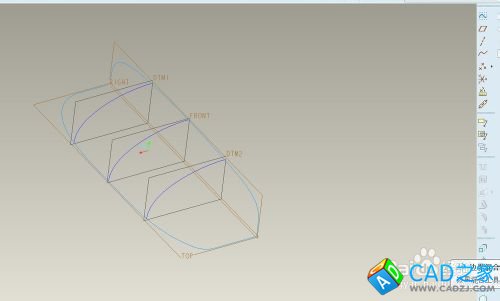

選擇造型上面的“邊界混合”工具。
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R3493506-0.jpg)
-

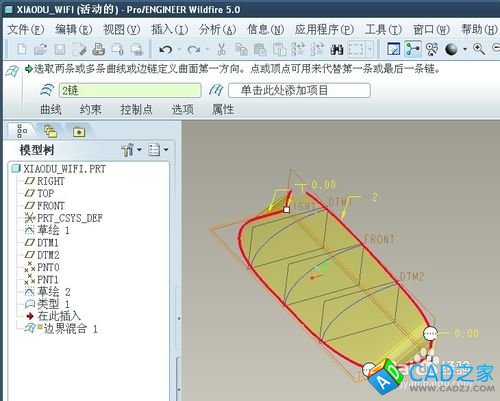

按住鍵盤上面的ctrl，依次選擇兩條輪廓線作為第一方向的收集的鏈。
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R3494031-1.jpg)
-

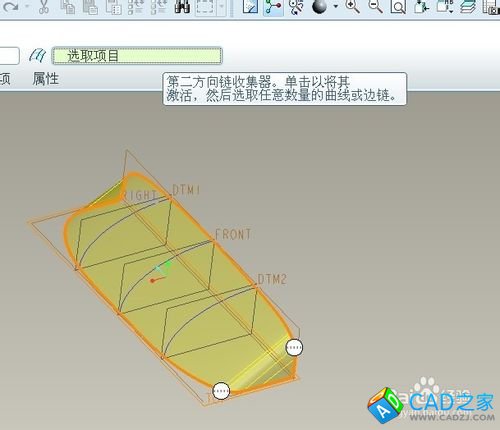

再在第2個空白點擊下鼠標左鍵，然后依次選擇3個輪廓構造線。
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R3495S8-2.jpg)
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R3491H5-3.jpg)
-

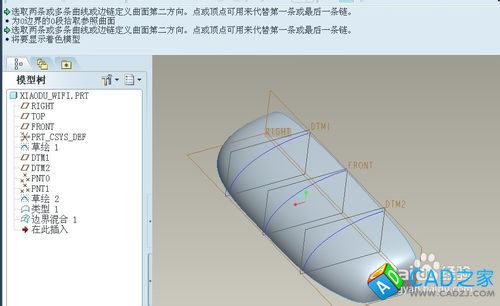

點擊確認，就可以產生我們需要的1/4面了，
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R3494T3-4.jpg)
-

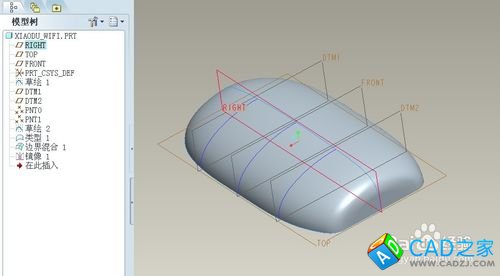

選擇曲面，然后選擇“鏡像工具”，選擇right為鏡像平面鏡像。
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R34935C-5.jpg)
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R349D24-6.jpg)
-

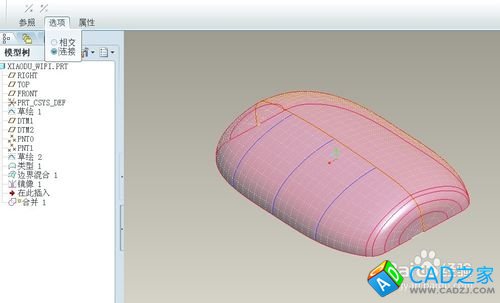

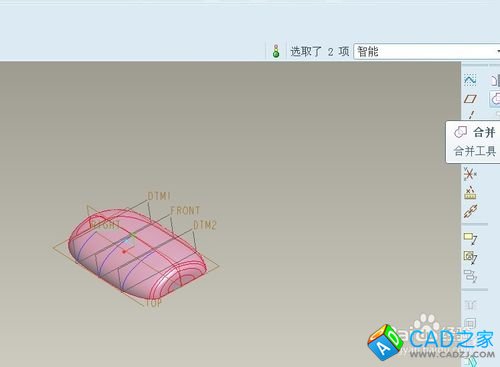

然后選擇原曲面和鏡像的區別進行“合并”。
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R3491O2-7.jpg)
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R3494533-8.jpg)
-

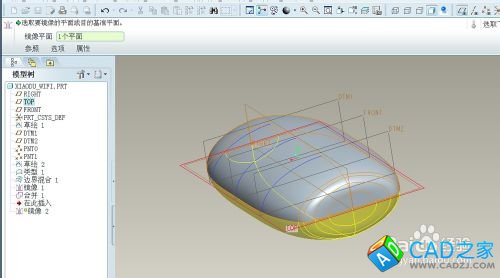

然后選擇合并的面再以top鏡像。
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R3492F1-9.jpg)
-

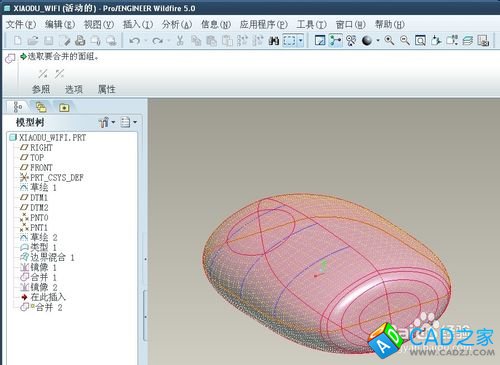

鏡像完成后，再把2個面進行合并。
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R3492047-10.jpg)
-
選擇最終合并后的曲面，然后選擇“編輯”-“實體化”
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R34a394-11.jpg)
-

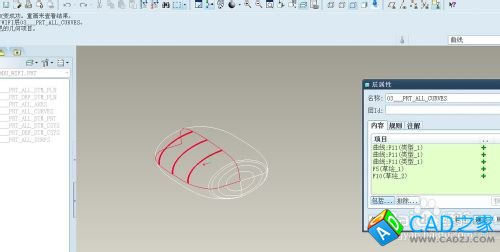

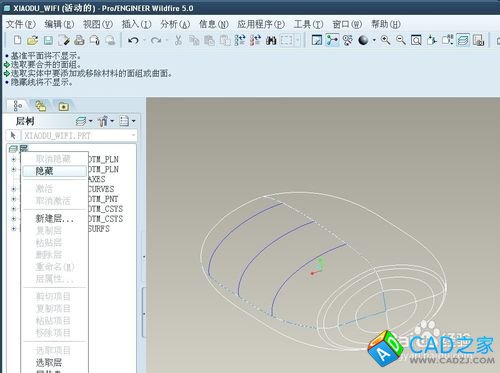

隱藏曲線層，前面畫的曲線需要隱藏。把曲線的層都隱藏。
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R3494213-12.jpg)
![proe5.0實例教程小度WIFI：[2]構造曲面實體化](/uploads/allimg/140618/0R3493247-13.jpg)
注意事項
-
如果覺得曲面質量還是達不到自己想要的高要求，可以調整曲線的質量和增加構造線的數量。
