在ProE繪制管道圖或者其它條狀物體時，通常采用掃描混合的方式對其進行操作。

一般的步驟如下：

1. 打開Proe軟件，點擊【插入】—【掃描混合】，點擊顯示基準面，選取Front面為草繪基準面。

2. 在草繪界面選擇“樣條曲線”，此處建立的為掃描的路徑，完成曲線繪制，退出草繪界面。

3. 點擊“基準點”，在曲線上選擇起點與中間的特征點。（這里采用兩個端點和一個中間點）

4. 點擊左上角“參照”，再選取曲線(點擊)，之后點擊“截面”。選擇“草繪截面”，點擊曲線中的一個端點，進行草繪。

5. 選擇另一個端點進行草繪，中間節點進行截面草繪，即可完成圖紙繪制。

Fig1:相同形狀不同大小截面的管狀圖

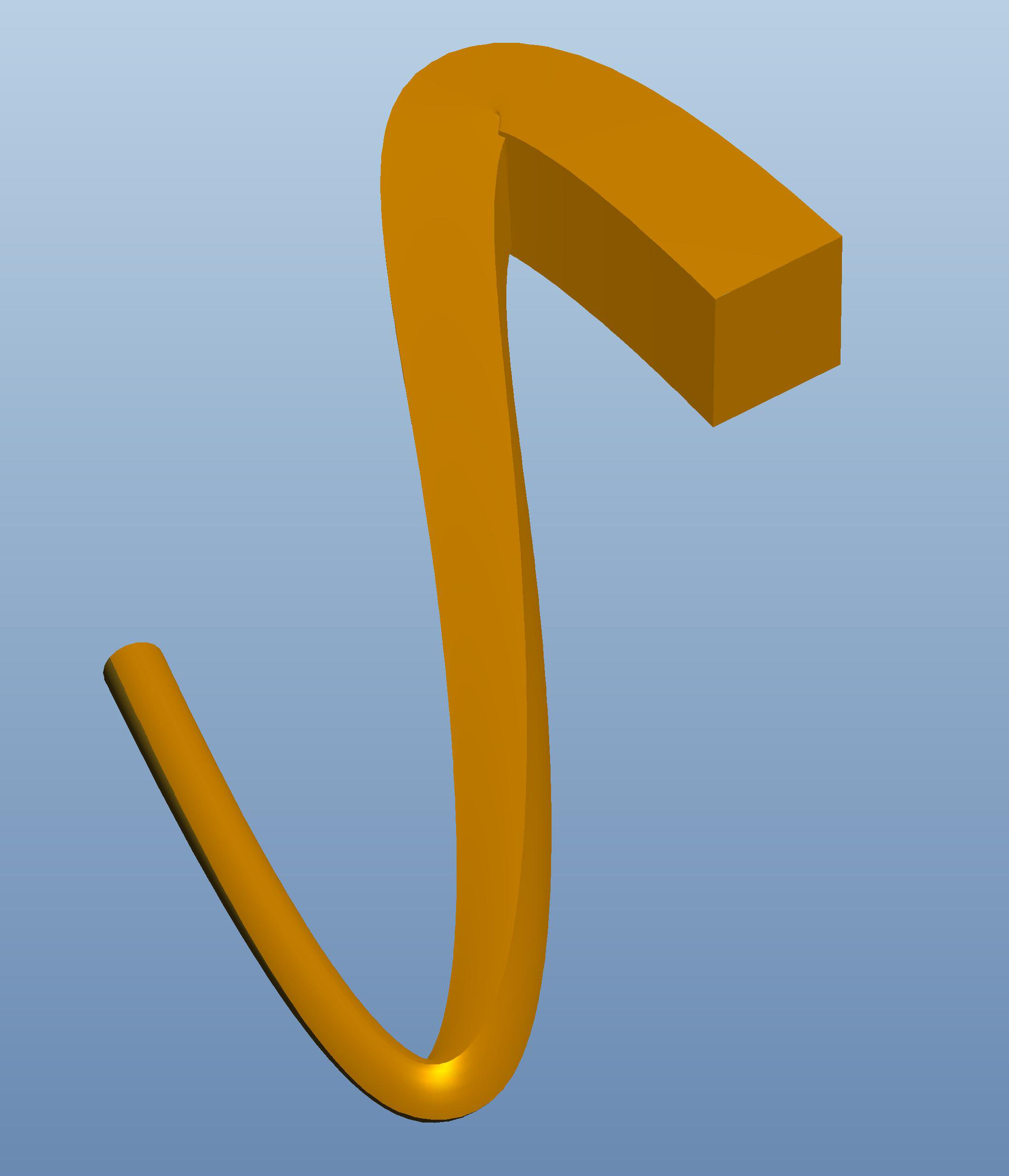

Fig2:不同形狀不同大小截面的管狀圖
