01

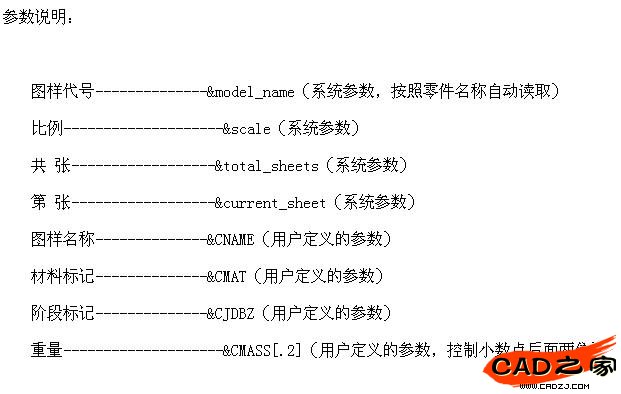

圖樣名稱———CNAME　

材料標記———CMAT
但我使用PTC＿MATERIAL＿NAME參數）

階段標記———CJDBZ（用戶定義的參數）

重量———CMASS　

企業名稱———QNAME

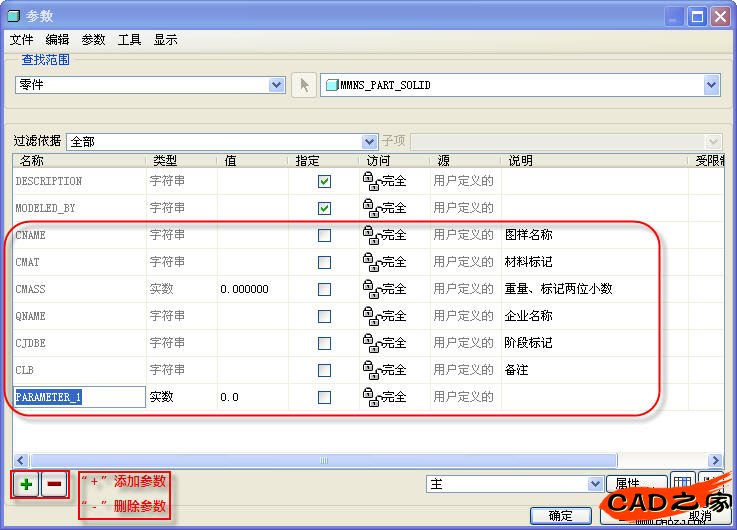

方法：“工具”→“參數”→點右下角“＋”號→在名稱列中輸入參數名（如CNAME）→在類型列中選擇類型（如字符串）→值為空→在說明列中輸入簡要的說明，以更自己識別）如下圖02

3、
建立標題欄（具體方法不多說，本論壇中有很詳細定制方法，在最后我也上傳一方法，）

①
把標題欄建立成表格，以更日后調用

②
標題欄中的參數一定要與你上面模板的參數一一對應，這樣以后在建立工程圖時，它才會自動獲取零件中的相關數據，其中系統參數也是自動獲取的，如比例、頁碼等

#p#分頁標題#e#③
你也可以把企業名稱參數還要直接用你單位的名稱代替，這樣以后就不用每次輸入，同樣，你也可以在設置模板在將QNAME的值設置成你單位的名稱（推薦），這是一樣的。

④
注意：要設置“旋轉原點”在右下角，旋轉原點將是你以后將此表插入的基點，方法：選中整個表格，再點右鍵→設置旋轉原點→靠近你要設置原點線段附近點左鍵→會出現一小叉→OK

見下圖03、04

4、
建立其它的部分：代碼欄、附加欄、參數欄，方法同上

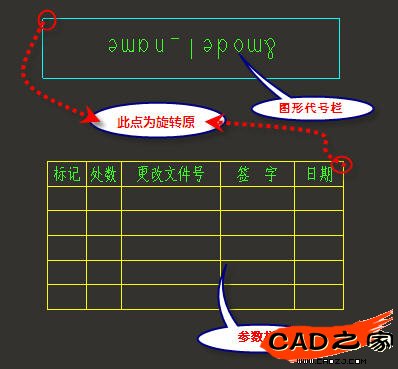

注：代碼欄旋轉原點是左上角、是倒顯示圖號的那個，要求參數文本樣式旋轉角度180°才可以倒顯示，見下圖05；參數欄旋轉原點是右上角那個點

5、

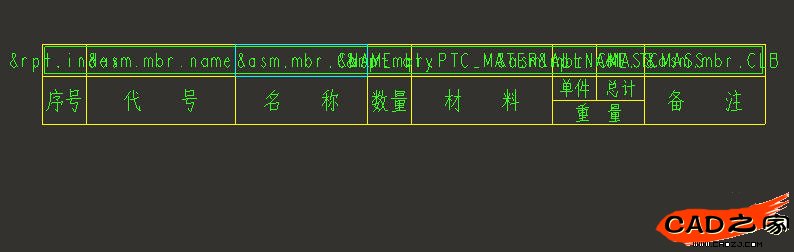

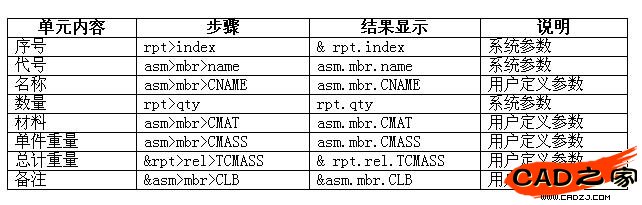

建立明細表（同樣，訪求不說明，自己論壇中找，多的很呢）

我把我建立的表放在TABLE.FRM文件中傳上了，大家可以參考一下，同時我也上傳了一個有關PROE的格式、標題欄、明細表、BOM創建等的定義方法（這個使用說明是我在網上找到的，和大家分享是叫“孤峰醉酒峰”制作的。

見下圖06、07

6、
建立格式：在建立格式之前，你應該有合理的文件命名方式，以下是我用的

標準_幅面大小_frm_對象類型_縱橫方式

例如：GB_a4_frm_prt_h　表示：國標的A4橫向零件格式#p#分頁標題#e#

　　　GB_a3_frm_asm_V
表示：國標的A3橫向裝配格式

①

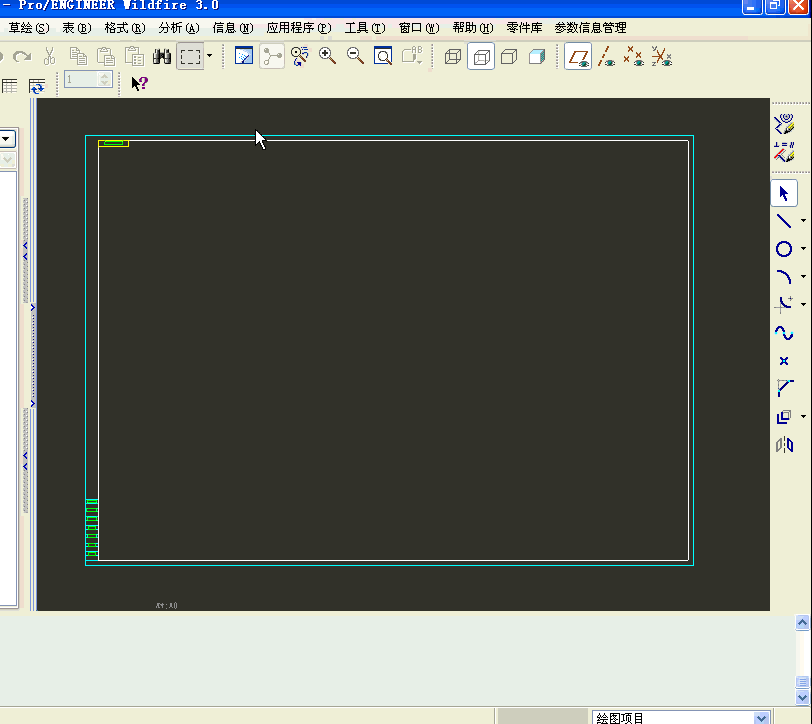

方法：“新建”→“格式”→輸入名稱→“確定“→選中“空”→并在方向欄中選中相應的“縱向/橫向”→在大小欄中選擇相應的圖紙大小（如A3）→“確定”→刪除所有線段→“插入”菜單→“共享數據”→“自文件”→選擇你已經準備好的標準圖框了（我是利用AUTOCAD做好的圖框，非常的方更）→將插入進行的白線段改成PROE中的白色，否則把印不出來，我試過了

利用CAD圖框PROE圖框的方法，我已經在論壇中發過貼了，大家可以去看看。地址如下：

②
把我們前面建立的標題欄、明細表、代號欄、參數攔等加入到格式中來。

方法：菜單“表”→“插入”→“表來自文件…”→選中相應的表→菜單管理器中選擇“頂點”→鼠標靠近要放置對象地方線段一端上點擊（此時你就可以知道在上面設置“旋轉原點”作用了）→OK，見下圖08

         注：如果在放置對象的地方沒有線段，則你要準確添加一個線段，再進行放置對象，然后刪除輔助線段→OK

7、
工程圖的設置

①
、模板中的設置選項具有最高級別，也就是說無論你的config.pro或者prodetail.dtl文件中是怎么設置的，當你打新建一個工程圖時采用的是模板，那么進入模板后，模板的最后保存狀態起作用。

②、怎么設置模板呢？可直接打開模板，一般在proewild/template/下，“應用程序”--“模板”，然后即可對其進行設置了，（包括“文件”-“屬性”--“繪圖選項”里的一些尺寸文本等設置，或者視圖顯示，或添加明細等等），最后點保存。

③、.當在一個工程圖下點“文件”-“屬性”-“繪圖選項”里進行設置后確定，此設置僅對當前工程圖有效。

④、.如果將第3步所設置的進行保存成一個文件，并且在config.pro中添加以下：drawing_setup_file + 文件路徑#p#分頁標題#e# ，那么此后在新建工程圖不使用模板時將會默認調用此設置。

⑤
.如果是沒有在config.pro里添加以上路徑，那系統會默認調用text文件下的cns_cn.dtl文件設置。因為后來調用的設置將會覆蓋cns_cn.dtl文件。當然也可以直接去改cns_cn.dtl中設置。cns_cn.dtl是中文版的proe自已帶的符合中國的設置。如果沒有此文件，將會自動調用prodetail.dtl文件（里面是英制的設置）。

我傳一個不錯的設置文件供大家參考

8、
格式的使用方法：

我個人感覺工程圖模板沒有必要建立了，但前提是要將你建立好的格式文件存放在PROE安裝目錄下的FORMATS（系統格式目錄）目錄下

在你新建工程圖時：“新建”→“繪圖”→“確定”→選中“格式為空”→點擊按鈕“瀏覽“→”在彈出的對話框中選中相應的格式→OK了。
