作為國內唯一一款具有全球自主知識產權的高端三維CAD軟件，中望3D擁有十分強大的功能：強大的混合建模能力，支持A級曲面，能實現二至五軸聯動加工……此外，中望3D還獨有“邊學邊用”系統，能方便CAD使用者自主地進行學習。不僅如此，中望3D還有一些非常便捷的小功能。只要CAD使用者熟練掌握，就能極大地提高工作效率。今天就為大家介紹一下中望3D中如何自定義視圖方向，以方便觀察圖形，或者投放視圖。

在實際應用中，為了更方便、更清晰的了解模型結構，中望3D除了提供八種標準視圖外，還允許用戶自定義視圖方向，建立各種視圖并加以管理。這些可通過視圖管理器來完成。

一.定向視圖

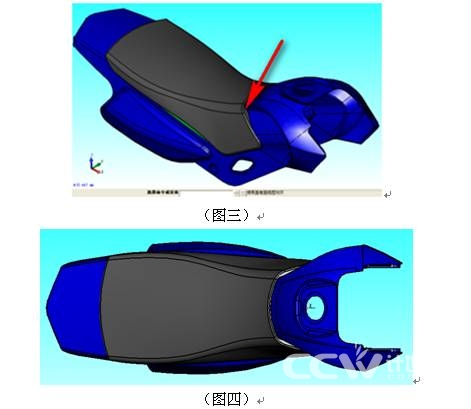

我們以摩托車坐墊為例來說明（圖三）。

通常需要創建輔助基準面特征，或者直接選擇某個平面以自定義視圖。譬如這個例子，我們通過選擇造型的某個平面來放置視圖。選取坐墊前端的斜面（上圖箭頭指示部位）作為視圖平面。

操作步驟如下：

1.左鍵單擊菜單命令“視圖”，打開下拉菜單。選取“對齊平面”命令。系統的信息欄狀態： 。

2.選取坐墊前端的斜面。此時造型顯示如圖四：

3.左鍵單擊“歷史管理器”右側的“視圖管理”命令，選擇管理器右側的“新視圖”命令。打開保存視圖對話框。輸入視圖名稱為“視圖一”，或者直接單擊鼠標中鍵，系統默認視圖名稱為“視圖1”，完成視圖的保存。此時，視圖管理器顯示如下圖：

（圖五）

自定義好視圖后，可以方便的通過“上/下視圖”命令，進行視圖切換觀察。也可以在視圖管理器里，雙擊要顯示的視圖名稱來定位視圖方向。

二.投放視圖

在圖形窗口空白處右鍵單擊，打開快捷菜單，選取創建“二維工程圖”命令，在彈出的模板列表框里選擇一個模板。進入工程圖頁面。使用“退出當前命令”取消三視圖的自動投放。

選擇“布局”工具欄里的“標準視圖”，打開“插入標準視圖對話框”。如下圖：

（圖六）

首先在文件列表里選擇要投放視圖的文件。

接著單擊“視圖”選項的下拉菜單指示符，在下拉菜單里選擇“視圖1”。

最后拖放視圖的位置，單擊鼠標中鍵，完成視圖投放。

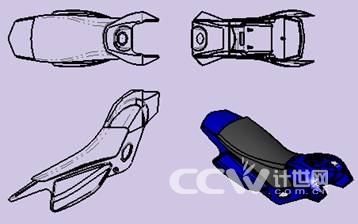

選擇“投影視圖”命令，放置兩個投影視圖后，如下圖所示：

（圖七）
