4、，設置如圖2.6所示，完成后如圖2.7所示。

5、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XY平面(或者默認鼠標中鍵)后點擊確定，進入草圖繪制，繪制草圖如2.8所示。

6、

設置如圖2.9所示，(其中‘邊界’設置時，我是把這兩塊筋所涉及到的面都選上，這是為了免得筋延伸到抽殼后的造型外邊去)。完成后如圖2.10所示。

7、繪圖區域單擊鼠標右鍵，選擇“插入基準面”，出現【基準面】屬性管理器，用YZ平面做為一個基準面，利用‘原點’選項，通過捕捉如圖所示的一個點來創建一個新的基準面，設置如圖2.11所示。

8、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇平面1后點擊確定，進入草圖繪制，繪制草圖如2.12所示。(草圖利用‘通過點繪制曲線’這里就不做標注，大家可以隨意去繪制)，

(說明：細心的朋友可能就會注意，在圖2.12的曲線左邊有一條紅色的點劃線，我在繪制這個曲線之前先用到了草圖【工具】當中的【曲線參考】 ，利用它讓我們更方便去捕捉到它的邊界點。大家可以多練習一下這些草圖當中的參考，會讓大家繪制圖形時更方便，更快捷。)

9、

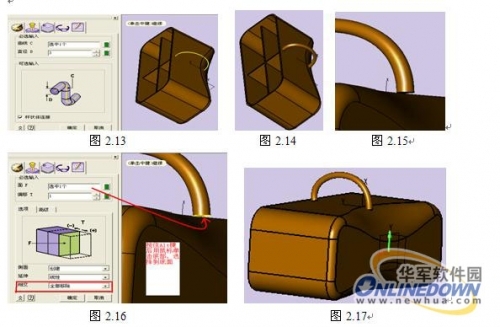

設置如圖2.13所示，完成后如圖2.14所示。

10、如果在繪制曲線的時候正好繪制在你圓角的地方，此時要注意了，把繪制好的圖放大，你會發現如圖2.15所示的現像，出現這種情況，我們利用【造型】工具欄下的【偏移面】按紐 ，設置如圖2.16所示。完成后如2.17所示。

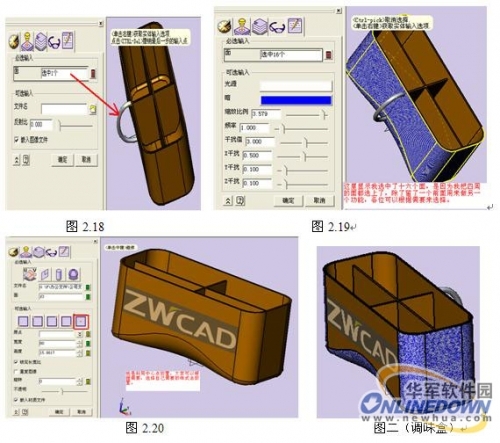

11、，在【鉻】屬性管理器里，設置如圖2.18所示;在【木質】屬性管理器里，設置如圖2.19所示;

12、單擊【視覺樣式】工具欄下的【紋理貼圖】按紐 ，出現【紋理貼圖】屬性管理器，設置如圖2.20所示。

13、

在‘邊E’對話框中，按住Shift鍵，選擇上部分的所有邊，設置半徑為0.25進行圓角，最終得到的圖二(調味盒)就是我們所需要的圖紙。

該實例主要用到了中望3D中的草圖繪制、圓角功能、抽殼、網狀筋、桿狀掃掠、偏移面以及視覺樣式下面的鉻、木質和紋理貼圖。大家有機會可以多多使用一下這些功能，將會給你帶來意想不到的驚喜，其中視覺樣式個人覺得在包裝行業應該用得比較多，因為他們的包裝盒設計起來就非常方便簡單。
