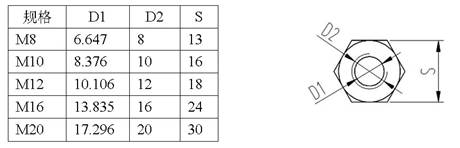

按照國家標準，螺母的尺寸如下表：


    利用線性參數和縮放動作，可以創建一個動態塊用來涵蓋這數種規格的螺母圖形。

    一、打開實例1里創建并保存的文件“我的動態塊”，也可以新建一個文件。在空白處按規格M8的尺寸畫如圖的圖形，不要標注。

    二、運行block命令，在“塊定義”窗口的“名稱”里填入“螺母”；點擊“拾取點”左旁的按鈕，“塊定義”窗口暫時隱去，捕捉并點擊圖形的圓心，窗口重新顯現；點擊“選擇對象”左旁的按鈕，“塊定義”窗口再次暫時隱去，選擇整個圖形后按回車鍵，窗口再次顯現；點選“轉換為塊”；點擊“確定”，關閉“塊定義”窗口。
    至此，創建了一個名叫“螺母”的普通“塊”。以下的步驟將此普通“塊”編輯成動態“塊”。

    三、選中這個“塊”圖形，敲鼠標右鍵，在快捷菜單里點擊“塊編輯器”，進入“塊編輯器”。
    如果“塊編寫選項板”沒有出現，點擊“塊編輯器”工具欄上“塊名稱”右旁的按鈕將它顯現出來。
    在“塊編寫選項板”的“參數”選項卡里點擊“線性參數”，AutoCAD底部的命令窗口提示“指定起點或 [名稱(N)/標簽(L)/鏈(C)/說明(D)/基點(B)/選項板(P)/值集(V)]”，捕捉并點擊最里面那個圓的左象限點；命令窗口又提示“指定端點”，捕捉并點擊這個圓的右象限點，命令窗口接著提示“指定標簽位置”，拖動鼠標在合適位置點擊。
    如果AutoCAD的“特性選項板”沒有顯現在桌面，按Ctrl+1，將其顯現。
    選中這個添加到圖形的線性參數后，將“特性面板”的“特性標簽”里的“距離標簽”名稱改成“D1”（這一步不是必需的，僅僅是為了容易辨認）。

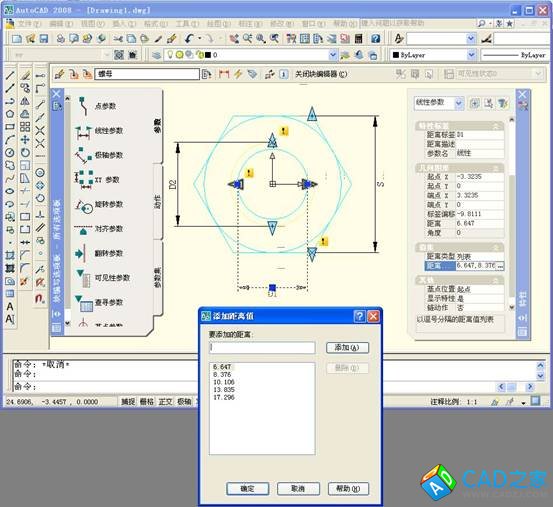

    點擊“特性面板”的“值集”里的“距離類型”下拉列表，選“列表”；點擊“距離”右邊帶有三個點的按鈕，在彈出的窗口里添加8.376、10.106、13.835、17.296四個值。

    用同樣的方法在缺口圓和六邊形上各添加一個線性參數，分別改名為“D2”和“S”，將它們的“距離類型”都選成“列表”，并且分別添加10、12、16、20和16、18、24、30兩組距離值。

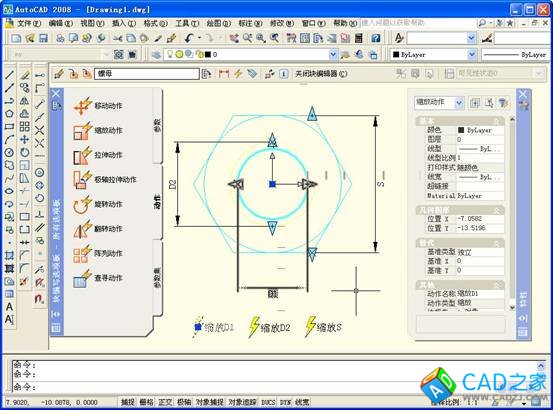

    四、在“塊編寫選項板”的“動作”選項卡里點擊“縮放動作”，AutoCAD底部的命令窗口提示“選擇參數”，點擊圖上的參數“D1”；命令窗口接著提示“選擇對象”，點擊D1對應的最里面的圓后回車；命令窗口又提示“指定動作位置或 [基點類型(B)]”，拖動鼠標在附近空白處點擊。
    選中這個添加進圖形的縮放動作后，在“特性面板”里將動作名稱改成“縮放D1”（這一步不是必需的，僅僅是為了容易辨認）。
    在“特性面板”的“替代”里將“基準類型”選成“獨立”，并將“基準X”和“基準Y”都改成“0”，也就是用圓心作為縮放的基準點。
    用同樣的方法再添加兩個縮放動作，一個綁定在縮放參數“D2”和缺口圓對象上，另一個綁定在縮放參數“S”和六邊形及其內切圓上，并且分別將動作名稱改成“縮放D2”和“縮放S”，“基準類型”都選成“獨立”，“基準X”和“基準Y”都改成“0”。

    點擊“關閉塊編輯器”，在彈出的對話框里點擊“是”，退出“塊編輯器”。
    一定記得保存文件。
    至此，動態塊創建完成，下面的步驟是將創建好的動態“塊”放置到AutoCAD的工具選項板里。

    五、按Ctrl+3鍵，打開“工具選項板”，用鼠標將創建好的動態“塊”圖形拖到“我的工具”選項板里。（如果沒有這個選項板，就在工具選項板的狀態欄上右擊鼠標，在快捷菜單里點擊“新建選項板”，并將新建的選項板命名成“我的工具”。）

    新建一個圖紙文件，點擊工具選項板里的這個 “螺母”工具，命令提示行里顯示“指定插入點或 [基點(B)/比例(S)/X/Y/Z/旋轉(R)]”，在圖紙上要插入的地方點擊一下，該螺母圖形就插入到圖紙上。
    點擊圖紙上的這個螺母，會出現三組箭頭，拖動這些箭頭，就可以按照預定的尺寸變化了。
