春天萌出養魚的念頭，潛水于各大水族論壇，受到眾“DIY毒”刺激，設計了此過濾系統。利用周日閑時，五月構思，七月施工（一下午做完），終于在本月正式投入使用。

1. 水循環構想

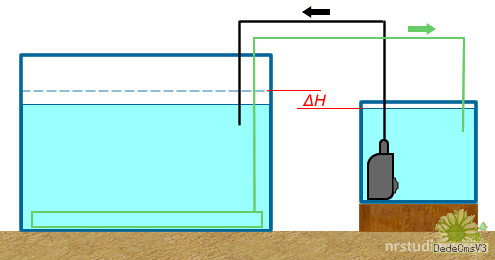

主缸布置DIY底濾，小缸用于進一步過濾，相當于測濾＋外濾。為避免振動等對主缸生物的影響，水泵置于濾缸，用以制造水位差 ΔH 而形成虹吸，使主缸被動出水。

*主缸：480*240*350mm，濾缸：240*140*205mm

DIY底濾所用管件均為UPVC材料。

預備材料：四分管4米、三通5個、彎頭8個、球閥2個、堵頭3個、UPVC膠水一盒（未使用）、創星PH-300水泵、塑料軟管等。

DIY工具：鋼鋸、電鉆、銼刀。

*由于UPVC管件連接緊密，整個管路未用任何膠水：）

繪圖軟件：AutoCAD 2006、Photoshop CS、Fireworks 8。

2. 底濾布置

俯視圖

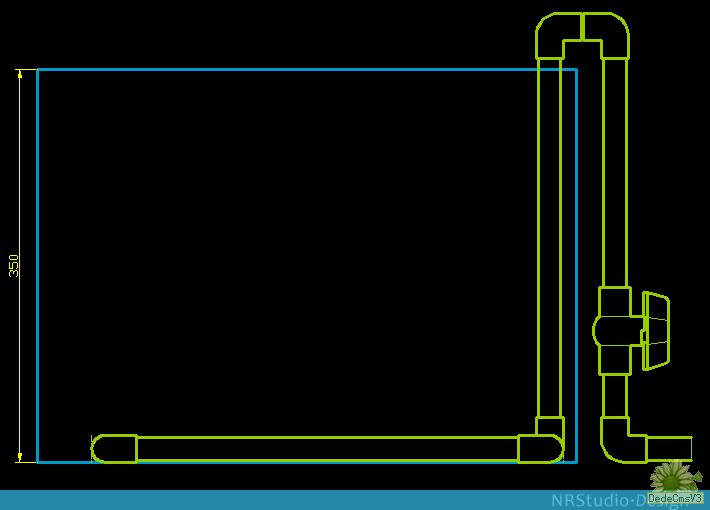

主視圖

進水孔：根據到出水總管的距離，對底濾管鉆孔（憑感覺^^）。每一組的孔徑、孔數和組合不定，一般規則為距離出水總管的距離越遠，孔徑越大，孔距越小。反常規地采取了向下開孔，一可利用管側導流，二可防止沙礫等雜物進入管道或堵塞進水孔。接水龍頭簡單測試（孔向上出水，目測），各個管孔流量大致相同。

3. 方案改進

若原方案（A方案）失敗，須改為常規底濾（B方案）。發現三通正好與創星PH-300進水口銜接緊密：D ，將主缸出水總管截?cái)啵B一三通，三通側口用小段四分管和堵頭封住，上口可連PH-300水泵或四分管，A、B方案可以方便地更改。

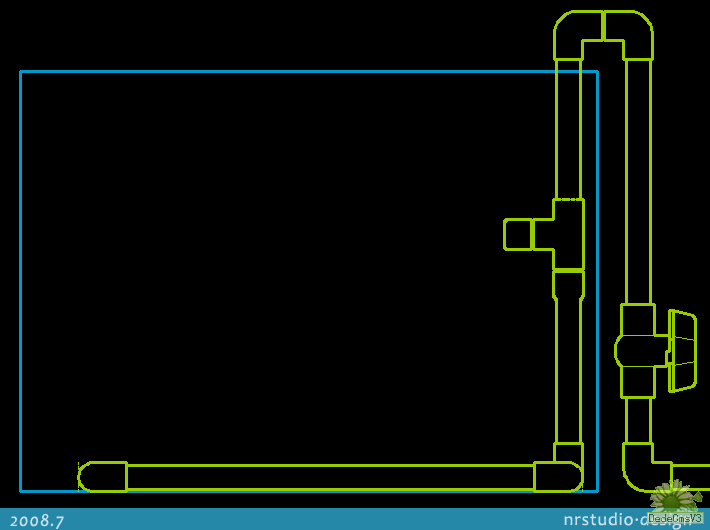

改進_A方案

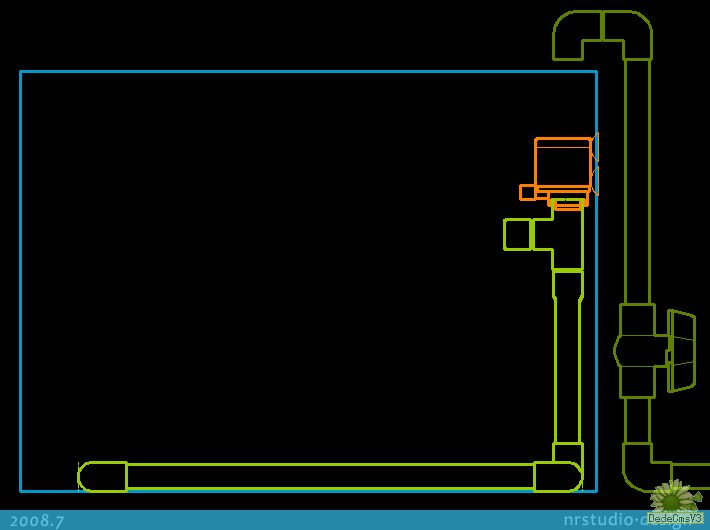

改進_B方案

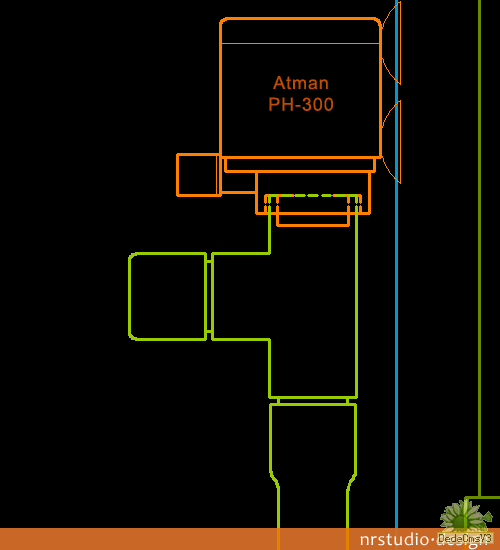

創星PH-300水泵與三通連接特寫

4. 最終方案

經過調試，A方案可行。稍做改動，如下圖。

5. 實際使用：

濾缸：PVC管斜深入缸底，周圍有濾棉豎直包裹，泵在另一端，填滿玻璃環。
*用一長塑料水管灌滿水，接到濾缸PVC管，水管另一端放水，把主缸水引出，充滿PVC管，使虹吸形成。
*只要不使兩缸水頭（PVC管口）見空氣（離開水面），虹吸狀態可始終保持。
*水泵用塑料水管引到主缸，出水口可隨意設計為深入水下、造流、雨淋等。

主缸：底濾管上墊雙層紗網，其上鋪石英砂，一半厚6cm，一半厚2.5cm（上方加木紋石）。

循環穩定后，兩缸液位差約為5cm，停泵后，兩缸水位慢慢持平。

最后：到目前為止，循環狀態良好，7*24h開泵。

附：造景構想——石臺（缺材料/暫未實現）#p#分頁標題#e#
