繪圓弧的CAD命令是arc，在CAD軟件中，有兩種方式可以繪制圓?。?、使用“繪圖工具箱”中的“圓弧”工具；2、直接在命令框里輸入arc命令。

一、使用“繪圖工具箱”的“圓弧”工具

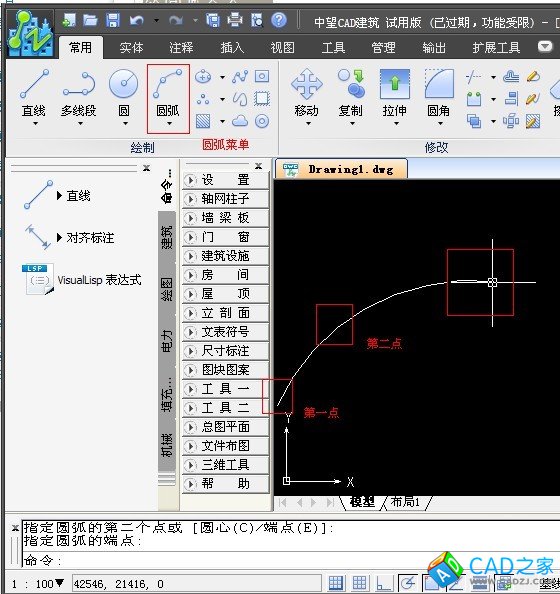

1、點擊左上角的“圓弧”工具；2、鼠標在繪圖區點左鍵，可以再連續的設定兩個點；3、在命令框里輸入指定點的坐標可以精確控制。

二、直接在命令框里輸入arc命令

1、在繪圖區或者命令框直接輸入arc命令 ；2、命令行會彈出提示：指定圓弧的起點或 [圓心(C)]: (確定圓弧的起始點位置)指定圓弧的第二個點或 [圓心(C)/端點(E)]: (確定圓弧上的任一點)指定圓弧的端點: (確定圓弧的終止點位置)；3、在每個端點直接輸入坐標可以精確控制。

在CAD中繪制一段圓弧，可以直接使用繪圓弧命令arc
