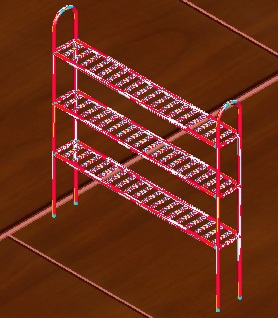

圓管直徑為3，中間隔條長20,寬和高為2，一層18個.
主視圖
1.多段線命令: pl PLINE
指定起點: 0,0,0
指定下一個點;0,150
指定下一點: a
指定圓弧的端點：20,150
指定圓弧的端點或: l
指定下一點或 [圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)]: 20,0
指定下一點或 [圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)]:回車





2.圓柱體命令: _cylinder
指定圓柱體底面的中心: 0,50
指定圓柱體底面的半徑: 1.5
指定圓柱體高度: 150

3.鏡像mi MIRROR
選擇對象: 選中剛畫成的圓柱體
選擇對象:  指定鏡像線的第一點: 10,20
指定鏡像線的第二點: 10,50
是否刪除源對象？[是(Y)/否(N)] :回車

4.多段線命令: pl PLINE
指定起點: 0,50
指定下一個點：@20,0
指定下一點或: @0,1.5
指定下一點或: @-20,0
指定下一點: c
REV命令，實體旋轉剛生成的多段線，旋轉軸為(0，50)(20，50)，旋轉360度。
3行1列矩形陣列(AR命令)剛得出的實體，行偏移40，列偏移20.

5.西南等軸視圖，移動UCS：0新原點(0，50)，
新建UCS：X軸旋轉90度。
命令: c CIRCLE 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: 0,0,50
指定圓的半徑或 [直徑(D)] <1.5000>:1.5
EXT命令拉伸圓，路徑為第一步畫的多段線。
CO命令復制剛生成的實體以及上一步陣列得出的3個實體，基點為(0，0)，指定位移的第二點(0，150)

6.多段線命令: pl PLINE
命令: pl PLINE
指定起點: 0,6,-1
指定下一個點：@20,0
指定下一點：@0,2
指定下一點：@-20,0
指定下一點;c
EXT拉伸命令，拉伸剛生成的段線，生成長方體實體，拉伸高度2。角度為0.
7.18行1列矩形陣列長長方體，行偏移8，列偏移20。
8.左視圖，3行1列矩形陣列所有長方體和兩個圓柱體，行偏移40，列偏移20。
9.渲染：材質→點材質庫→選中3D CEL TEXMAP→點輸入，確定→附著：選擇實體→確定。
