為了能夠在Internet上顯示AutoCAD圖形，Autodesk采用了一種稱為DWF（Drawing Web Format）的新文件格式。DWF文件格式支持圖層、超級鏈接、背景顏色、距離測量、線寬、比例等圖形特性。用戶可以在不損失原始圖形文件數據特性的前提下通過DWF文件格式共享其數據和文件。
DWF文件與DWG文件相比，具有如下優點：
(1) DWF文件可以被壓縮。它的大小比原來的DWG圖形文件小8倍。
(2) DWF在網絡上傳輸較快。由于DWF文件較小，因此在網上的傳輸時間便縮短了。
(3) DWF格式更為安全。由于不顯示原來的圖形，其他用戶無法更改原來的DWG文件。
當然，DWF格式存在一些缺點，如：
(1) 從DWG格式轉換成DWF格式，須進行額外的操作。
(2) DWF文件不能顯示著色或陰影圖。
(3) DWF是一種二維矢量格式，不能保留3D數據。
(4) AutoCAD本身不能顯示DWF文件。
(5) 將DWF文件轉換回到DWG格式需使用第三方供應商的文件轉換軟件。
(6) 早期的DWF版本功能較低，不能處理圖紙空間對象，或者線寬和非矩形視圖。
用戶可以在AutoCAD中創建DWF文件，并將其在World Wide Web服務器或局域網上發布。訪問者可以通過Web瀏覽器對DWF文件進行查看和下載，但要求瀏覽器安裝一種被稱為“WHIP!”插件。用戶可以從網站http://www.autodesk.com/whip免費下載這個插件。
27.2.1 使用ePlot創建DWF文件
AutoCAD系統提供一種稱為ePlot（Electronic Plotting，電子格式輸出）的方法來打印輸出DWF格式的圖形文件。
調用該命令的方式為：
工具欄：“Standard（標準）”→
菜單：【File（文件）】→【Plot…（打印）】
命令行：plot

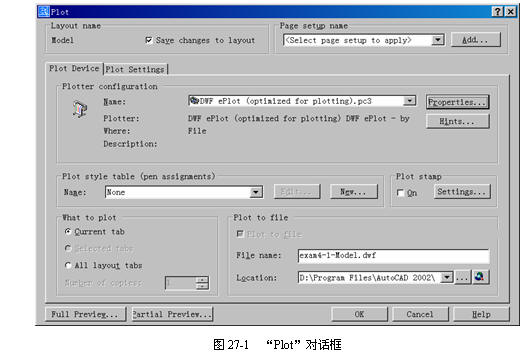

調用plot命令后，AutoCAD彈出“Plot（打印）”對話框，如圖27-1所示。

為了創建DWF文件，需要在“Plotter Configuration（打印機配置）”區域中的“Name（名稱）”下拉列表中選擇“DWF ePlot（optimized for plotting）.pc3”項.。該配置文件即用于DWG文件的打印輸出，且對打印進行優化。
選擇ePlot的打印配置文件后，“Plot to file（打印到文件）”項自動選中。用戶可以在“File name（文件名稱）”文本框中指定DWF文件的名稱，并在“Location（位置）”框指定保存DWF文件的位置。用戶可單擊..按鈕在本地計算機或局域網上指定某個位置，或單擊 按鈕啟動AutoCAD內部網絡瀏覽器，在Web網絡中指定某個位置。
其他選項詳見17.3節。
單擊OK 按鈕即可完成DWF文件的創建。
27.2.2 設置DWF文件特性

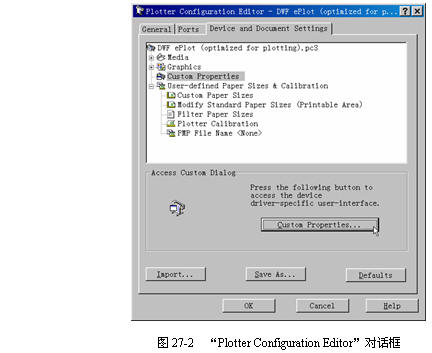

在創建DWF文件時，用戶可以在ePlot打印配置文件中設置DWF文件的特性。在圖27-1中，選擇“DWF ePlot（optimized for plotting）.pc3”項后可單擊PropertIEs..按鈕，彈出“Plotter Configuration Editor（打印機配置編輯器）”對話框，如圖27-2所示。

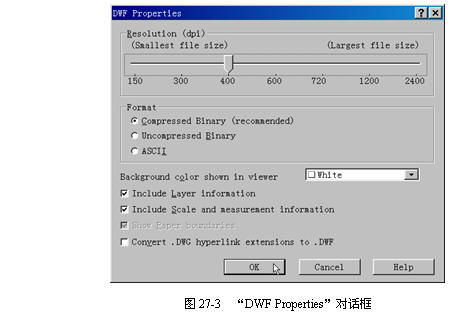

在該對話框中選擇“Device and Document Settings（設備和文檔設置）”選項卡，并選中欄中的“Custom Properties（自定義特性）”項，這時，在選項卡下部的提示欄中顯示一個Custom Properties...按鈕。單擊該按鈕彈出“DWF Properties（DWF特性）”對話框，如圖27-3所示。

在該對話框中，用戶可對DWF文件的特性進行如下設置：
(1) Resolution（分辨率）：與基于實數的DWG文件不同，DWF文件使用整數存儲，并可設置其精度。除了特殊要求外，為DWF文件設置較低的精度可以大大減少文件的大小，從而能夠以更快的速度在Internet上傳輸。
(2) Format（格式）：壓縮（Compressed）可以進一步減小DWF文件的大小，因此，一般情況下，建議用戶選擇該選項；當然，用戶也可根據需要選擇非壓縮的二進制格式（Uncompressed Binary）或文本格式（ASCII）來創建DWF文件。
(3) Background Color Shown in Viewer（瀏覽器中顯示的背景顏色）：用戶可以選擇顏色設置對話框中的任何一種作為DWF文件的背景顏色，也可指定為圖形文件的背景顏色。
(4) Include Layer Information（包含圖層信息）：打開該選項，則用戶在瀏覽器中瀏覽DWF文件時可以切換圖層。
(5) Include Scale and Measurement Information（包含比例和測量信息）：該選項允許用戶使用網絡瀏覽器WHIP!插件中的Location選項，從而可以顯示標度坐標數據。
(6) Show Paper Boundaries（顯示紙張邊界）：包含圖形范圍內的矩形邊界。
(7) Convert .DWG Hyperlink extensions to .DWF（將.DWG超級鏈接轉換成.DWF）：打開該選項可以在DWF文件中包含超級鏈接。
27.3.1 WHIP!插件
WHIP!（Windows High Performance）是Autodesk公司推出的DWF插件，用戶使用具有這種插件的網絡瀏覽器可以瀏覽DWF文件。注意，在AutoCAD中不能瀏覽DWF文件。Autodesk大約每年更新兩次DWF插件，用戶可從Autodesk站點http://autodesk.com/whip免費下載該插件。
DWF插件的主要功能有：
(1) 在瀏覽器中瀏覽DWF文件。
(2) 在DWF圖像上右擊鼠標可顯示快捷菜單。
(3) 可使用實時平移和縮放功能。
(4) 使用嵌入的超級鏈接顯示其他文檔和文件。
(5) 可以單獨打印DWF文件，或者和整個網頁一起打印。
(6) 將DWG文件從網站“拖放”到AutoCAD中作為一個新的圖形或者塊。
(7) 查看存儲在DWF文件中的已命名的視圖。
(8) 使用X、Y坐標指定視圖。
(9) 在圖層之間進行切換。
注意 不同的瀏覽器，如Netscape Communicator Navigator或者Microsoft Internet Explorer需要不同的DWF插件。對于Internet Explorer用戶，DWF插件是ActiveX控件，當啟動AutoCAD系統時，DWF插件被自動裝入Explorer中。
27.3.2 查看DWF文件的其他軟件
Autodesk為客戶提供了其他兩個能夠用來查看DWF文件的軟件：
(1) CAD Viewer Light：用Java寫成的DWF瀏覽器，可以在所有的操作系統和計算機硬件上使用。只要用戶的Windows、Macintosh或者Unix計算機能訪問Java，用戶就可以瀏覽DWF文件。
(2) Volo View Express：一個獨立的瀏覽器，可瀏覽和打印DWG、DWF和DXF文件。
上述兩個軟件可從Autodesk網站免費下載。AutoCAD 2002的安裝盤中附帶了Volo View Express程序。
