我看了一個朋友用MAX畫N73的帖子，覺得用CAD應該也可以吧，于是這個帖子就出現啦。

我水平不高，這個手機純屬畫來玩玩，給大家一個參考，請朋友們多多指教哦

我的手機是華碩P527

我就照著我的手機來畫。過程如下

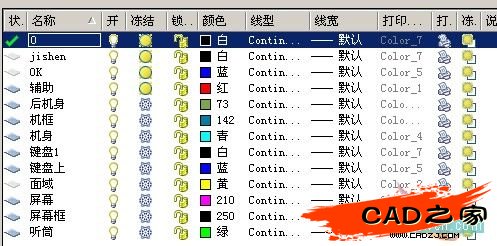

Step1.圖層建立

為了便于后期的畫圖、編輯和渲染，我們首先要建立足夠的圖層，夠用的基礎上越少越好，同時在畫圖過程中根據需要還可以補充幾個輔助圖層，以下是我的圖層設置，僅為參考，在畫圖的過程中一定要注意圖形一定要畫在對應的圖層里面，畫單一部分的時候可以將其他圖層凍結，以免遮擋

Step2.框架勾勒

首先可以找到手機的實圖，插入到CAD中作為參考。精確起見，最好用尺子量取手機的精確尺寸

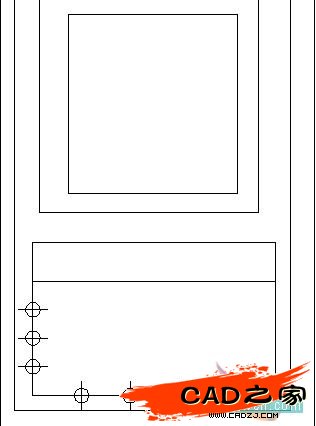

然后參照實圖將手機的二維俯視圖先勾勒出來 命令:Rectang/Line

Step3.鍵盤建模1

用定數等分dividend命令分割上一步用rec命令建立的鍵盤區域，同時在格式-點樣式中將“點樣式”設置為方便觀察的樣式

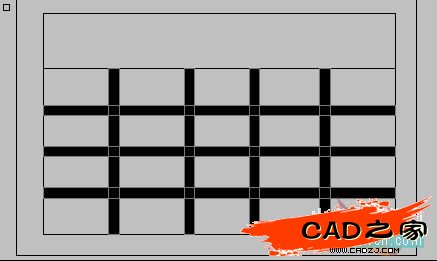

Step4.鍵盤建模2

從上一步的分割出的節點上拉出直線，分割鍵盤區，并用Offset偏移命令將直線向兩個方向偏移，建立面域

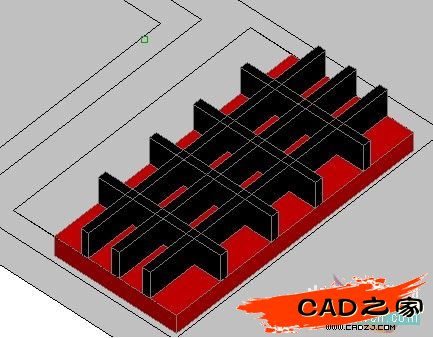

Step5.鍵盤建模3

分別用拉伸命令Extrude上一步建立的分割面域和鍵盤（面域下面的矩形），為了方便觀察和選定，分割面域（黑色部分）的拉伸距離應該大于鍵盤（紅色部分）

Step6.鍵盤建模4

用差集命令（修改-實體編輯-差集）將分割面域從鍵盤中減去
