云線（REVCLOUD） 在檢查或用紅線圈閱圖形時，可以使用修訂云線功能亮顯標記以提高工作效率。 REVCLOUD 用于創建由連續圓弧組成的多段線以構成云線形對象。

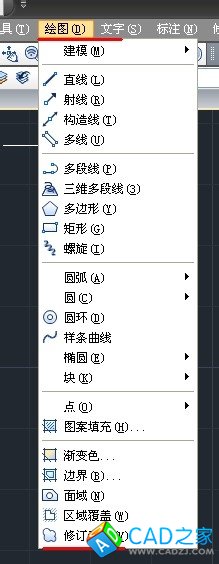

1 可以點擊修訂云線命令，也可以點擊繪圖，下拉有個修訂云線，或者可以輸入REVCLOUD回車執行命令，REVCLOUD是快捷鍵。

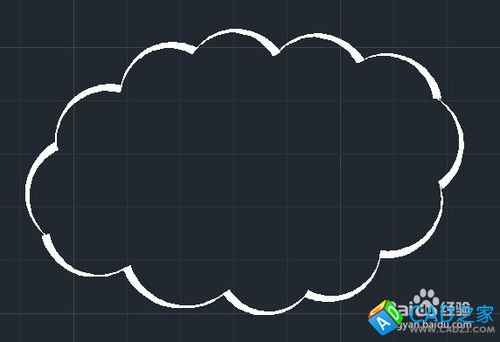

2 點擊云線命令后，鼠標可以在繪圖區點擊一點移動鼠標然后最后鼠標回到起點云線繪制完畢。

3 點擊云線命令后，輸入欄出現：指定起點或 [弧長(A)/對象(O)/樣式(S)] <對象>:

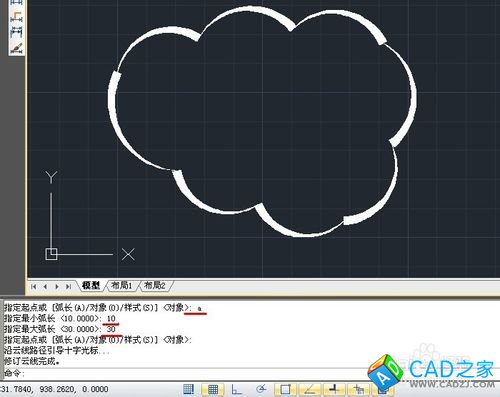

弧長：點擊云線命令后，輸入A回車，輸入最小弧長值回車，輸入最大弧長值回車，注意，最大弧長值不能超過三倍的最小弧長值。然后點擊繪圖區一點移動鼠標回到起點得到云線。

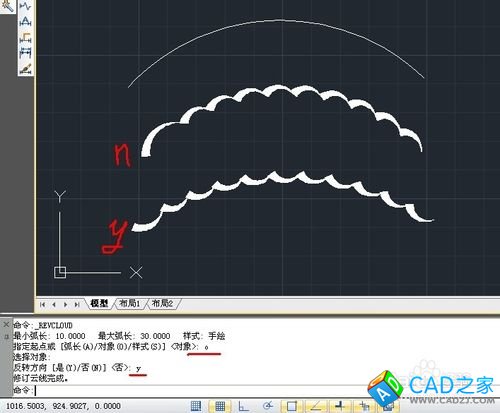

4對象：點擊云線命令后，輸入O回車，點擊圖上的一條弧線，然后弧線會變成云線，這時不輸入默認不反向，輸入Y回車得到的是反向的云線。

5 樣式：點擊云線命令后，輸入S回車，會出現：選擇圓弧樣式 [普通(N)/手繪(C)]

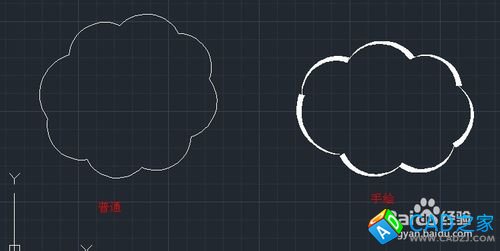

輸入N回車，畫出的云線是普通的單線形式，輸入C回車，就是手繪狀，如下面的截圖

6 以下是動態圖演示操作過程，希望對你有幫助，祝您學習愉快！
