作者：獨角斗士
比例是AutoCAD中的一個很重要的概念，本站有關AutoCAD的比例概念已有很多介紹，只不過沒有系統總結，最近有幾篇文字又談到這個問題，所以，我想就AutoCAD的比例概念專門發個話題做個系統介紹。錯誤之處敬請指正。
一、繪圖比例
我們習慣稱AutoCAD為1：1繪圖，這1：1應該算是比例的概念，但實際上AutoCAD沒有什么1：n繪圖的說法。我們也先別說輸入100就是100mm，嚴格來說，我們輸入的是100個圖形單位，因為我們使用的是公制，1m長度的線你就輸入1000，這個1000就是1000，什么時候成1000mm，到打印時通過“1mm=**單位”，即由打印比例反映出來。一般來說不會因為圖紙比例是1：100就輸入1000/100=10。這樣，AutoCAD繪圖實際是沒有繪圖比例這個概念的。
二、打印比例
實際工程中不可能實物多大就畫多大的圖紙，也就是說電腦內的AutoCAD圖形文件它還不是圖紙，而僅僅是個圖形電子文件，要把它變成實實在在的物理圖紙就需要1：n打印出圖。1：100打印，就是把100長的一條線打印成1，如果采用mm作單位，也即當初1m長是輸入1000的，設置“1mm＝100圖形單位”，就是1：100打印。如果當初是以m為單位，也即當初1m長是輸入1的，設置“1m＝100圖形單位”（當然，打印對話框上沒有“米”選項，“1m＝100圖形單位”實際要換成“1000mm＝100圖形單位”，也即 ”10mm＝1圖形單位“），就是1：100打印，換句話說，如果電子文件上1000長的線通過打印，到圖紙上是20的話（注意這個20是有單位的，是對應你采用的單位），那就叫做1：50打印出圖（1000/20=50）。
為了敘述方便，我們假定采用公制，也即1米就輸入1000，1毫米輸入1，這樣，盡管ACAD電子文件上只是圖形單位，但我們可以“認為”它真的就是毫米。
正因為這樣，用AutoCAD繪圖，我們最好把圖紙比例理解為打印出圖比例更為貼切。
這里必須強調，所謂“打印出圖比例”并不一定就與打印對話框上的打印比例數據對應。如果采用公制,那 “1毫米＝100圖形單位”，正好就是圖紙比例1：100，但如果是采用米作單位，應該是 “1米＝100圖形單位”，才叫1：100。問題在于打印對話框上不能這么設置，因為沒有“米”選項，而必須設成 “1000毫米＝100圖形單位”，單從數據上看，這里是 “1000：100” 了。
三、實物沒有比例，非實物才有比例
既然AutoCAD是實物多大就畫多大，那實物實際就沒有比例。
可是，非實物性圖紙信息，如文字、尺寸標注、符號性圖形。原本是沒有什么比例之說的，AutoCAD中反倒有比例了，為什么？因為，電子文件打印成物理圖紙時用1：n縮放打印，圖上所有對象一視同仁都得縮放。這樣，物理圖紙上5高的文字，當打印比例為1：100時，在AutoCAD電子文件上就非要設成500，以便500/100=5。也即，在繪圖過程中，非實物性內容必須要考慮圖紙比例。
這里引出一個概念：因為要縮小n倍打印，原本無比例的對象要預先放大n倍。
我們習慣上喜歡把比例說成1：n，這有二個概念：其一：n倍,比如1：100的圖紙上的線長1mm就相當于實際有100mm，工程圖紙看多了，可以由圖紙馬上想象出實物有多大；其二：1/n，我們打印時設置1：100,意味著把1mm（你當初認定的單位，實際ACAD上當然只是圖形單位）打印成1/100=0.01mm。這個n術語應該叫比例因子。
五、zoom比例

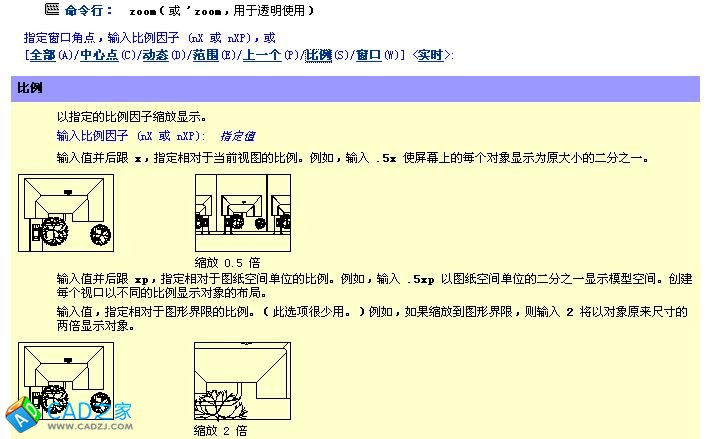

下圖的AutoCAD幫助已經講得很清楚，只是我們平時往往用即時縮放不必輸入nX，但nXP的概念要清楚，因為如果要使用圖紙空間就必須要用到它。
尺寸標注全局比例因子，即系統變量DIMSCALE
測量單位比例因子，即系統變量DIMLFAC
分?jǐn)?shù)高度比例因子，即系統變量DIMTFAC

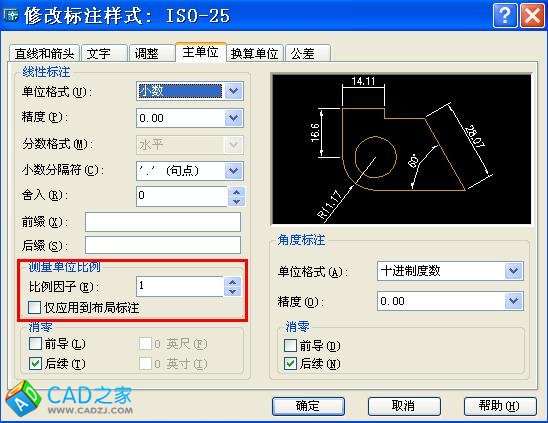

先講測量單位比例因子，見下圖，
圖中DIMLFAC=1，這是缺省設置值。如果我們把圖上顯示的尺寸值稱為尺寸標注值的話，那么：尺寸標注值=實際測量值×測量單位比例因子。
通過上述公式，我們就非常清楚，如果在一張圖上要畫不同比例的圖并且不使用圖紙空間的話，我們就得把某些圖形人為縮放，比如在1：100的主比例圖上要畫1：25的放大圖，我們就需要把這部分圖形放大4倍，1000的長度成了4000，尺寸標注出來也是4000，而我們不希望標成4000，而是仍要它標成1000，也就是說，實際測量值=4000，尺寸標注值=1000，顯然這時的測量單位比例因子DIMLFAC=1/4=0.25。
任便講一下，不用這個系統變量，而是用輸入數據或打碎后編輯數據的方法我認為是不可取的。

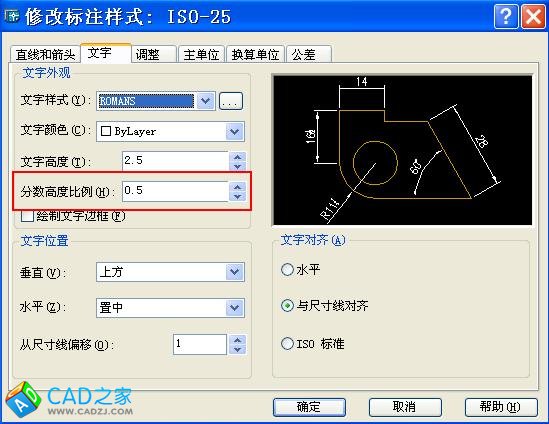

這個分?jǐn)?shù)高度比例要在單位格式選擇分?jǐn)?shù)時才起作用，它是指分?jǐn)?shù)的字高與整數的字高之比。
用這種單位格式的不多，并且就是字體高度上的比例關系，就簡單說這些。

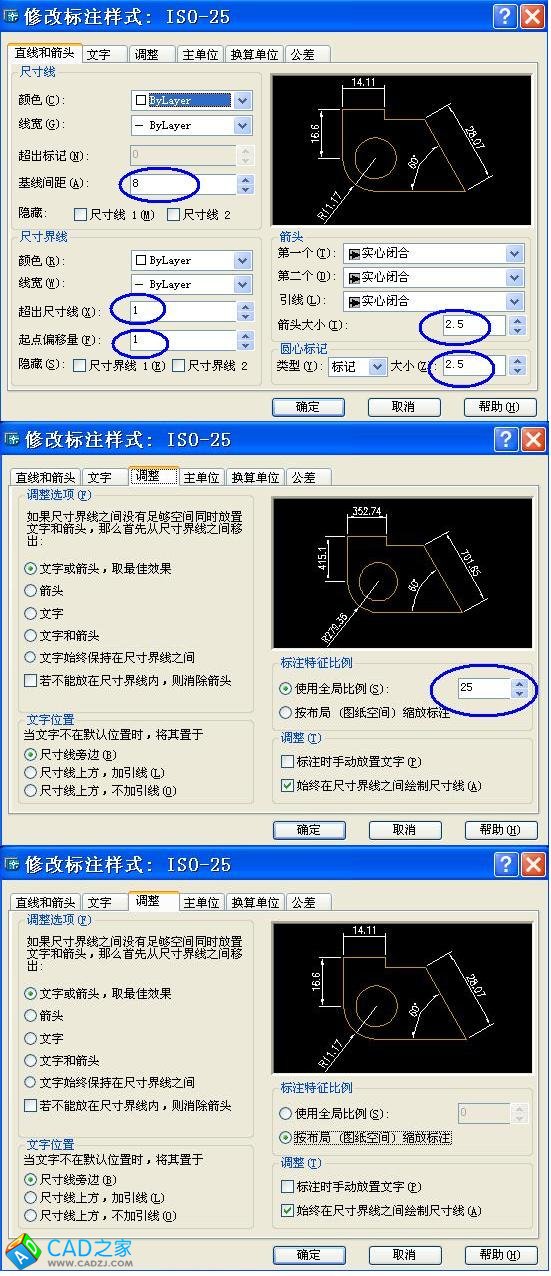

請各位注意上面圖上的各參數的設置，如：文字高度=2.5，基線間距=8，超出尺寸線=1等。如果我們把這些統稱為設置值，而在圖上顯示的大小稱為顯示值的話，那么：顯示值＝設置值×尺寸標注全局比例因子。
這樣，常見的尺寸標注樣式設置有二種：
1。象我上面的設置，把文字、箭頭、尺寸界線等這些設置值取打印出來的圖紙（物理圖紙）上的規格，而把尺寸標注全局比例因子設成打印比例因子。
2。把尺寸標注全局比例因子設成1.0，根據打印比例分別設置文字、箭頭、尺寸界線等這些控制值。
借用代數來比較這二種設置：
第1種：ny=n(a+b+c+d)
第2種：ny=na+nb+nc+nd
很顯然，第1種方法簡單，對不同比例的圖紙，只要設置一個值就行了，第2種方法得設置多個值。對具體單位個人來說，abcd即文字、箭頭、尺寸界線等的大小基本是固定的，用第1種方法，就可以把這些預先設置好并保存在acadiso.dwt內，第2種方法就得每次要重新設置，特別是當把1：n的圖改成1：m時非要一個一個去修改這些設置值不可。
這個尺寸標注全局比例因子DIMSCALE只影響文字、箭頭、尺寸界線等形狀的大小，與尺寸值無關。在一張圖上可能有幾個比例，但尺寸標注的形狀大小應該是一樣的，于是：在一張圖上不管有多少比例，其尺寸標注全局比例因子DIMSCALE只有一個。換句話說，當有不同比例時，就有不同的測量單位比例，如果把不同的測量單位比例都分別建立不同的標注樣式如DIM-100，DIM-50，DIM-25時，這些樣式中的DIMSCALE都是一樣的。
DIM-100：DIMLFAC＝1， DIMSCALE＝100
DIM-50 ：DIMLFAC＝0.5， DIMSCALE＝100
DIM-25 ：DIMLFAC＝0.25，DIMSCALE＝100
所以有DIM-100、DIM-50，說明這些都是在模型空間進行處理的，也即1：50的放大圖實際的圖形被人為放大了2倍，如果應用圖紙空間就不需要這樣了，上圖中當選擇“按布局（圖紙空間）縮放標注”后，尺寸標注全局比例因子DIMSCALE為禁選，不能再設置，圖中顯示為0。關于在圖紙空間如何標注尺寸，接下來再談。
