AutoCAD輔助繪圖與坐標系統應用實例

這篇教程中將講解AutoCAD中的輔助繪圖命令。

教程思路

1.輔助繪圖

2.坐標系統

一.輔助繪圖

1.柵格顯示

柵格的快捷鍵是F7，按下F7鍵后視圖的顯示如圖1所示。

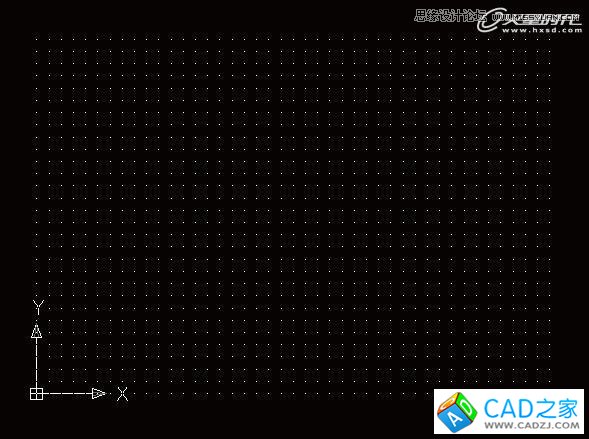

圖1 柵格顯示

在AutoCAD當中，柵格的作用相當于定義了一張圖紙的邊界大小，雖然默認狀態下，圖形的繪制并不局限在柵格內。

柵格的尺寸大小可以通過執行菜單[格式]|[圖形界限]命令進行重新定義。執行命令后，在命令窗口中會顯示[指定左下角點]的提示，提示右側為當前柵格的起點參數，即當前柵格左下角為[0.0000，0.0000]點。然后按[回車]鍵，命令窗口中會顯示[指定右上角點]的提示，可以看到當前柵格右上角點的坐標參數為[420.0000，297.0000]，這是默認的柵格參數，

即[X,Y]軸的數值，相當于一張A3紙的大小。如果要重新定義，那么在命令窗口中輸入新的坐標參數，如[210，297]，然后按[回車]鍵，此時便得到了一個相當于A4紙大小的柵格，如圖2所示。

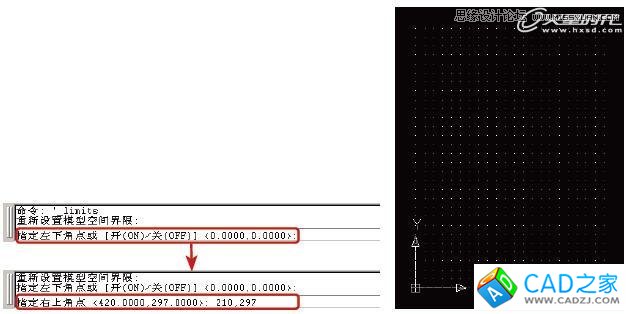

圖2 重新定義柵格尺寸

既然說柵格相當于定義為一張圖紙，那么正常來說圖畫是無法在畫在畫紙以外的，因此AutoCAD中也有指定繪制范圍的命令。

執行菜單[格式]|[圖形界限]命令，命令窗口中提示“指定左下角點或[開(ON)/關(OFF)]”，注意這其中的[開(ON)/關(OFF)]就是打開/關閉繪制范圍

的意思，輸入[on]命令，那么當前只能將圖形繪制在柵格以內;輸入[off]命令，則圖形的繪制不受柵格范圍限制。

在狀態欄上右鍵，在彈出的快捷菜單中選擇[設置]命令，可以打開[草圖設置]對話框，在[捕捉和柵格]選項卡中的[柵格]屬性組中可以設置柵格X/Y軸間距，如圖3所示。

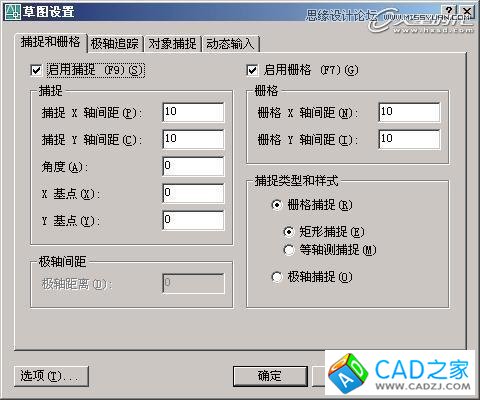

圖3 設置柵格軸間距

2.捕捉模式

捕捉模式的快捷鍵是F9，當啟用了捕捉模式，在視圖中繪制線、圓或矩形等圖形的時候，鼠標光標只能在柵格點上移動或停留，也就是說繪制的點將被捕捉到柵格點上。當繪圖時希望繪制

一些很標準的圖形，或希望嚴格按照柵格單位值進行繪制，那么就可以啟用捕捉模式。

柵格點與點之間的一個距離為10個單位，這是默認的捕捉距離值，也就是移動鼠標時，光標從當前柵格點跳到下一柵格點的距離。通過圖3所示的[草圖設置]對話框，可以自定義所需的

捕捉間距。如果在[捕捉和柵格]選項卡中的[捕捉]屬性組，設置[捕捉X軸間距]為20，那么在視圖中繪制時，光標就會在X軸向上以2個柵格點即20個單位的間距移動。

3.正交模式

正交模式的快捷鍵是F8鍵，它是AutoCAD繪圖中一個很重要的功能模式。當啟用了正交模式后，無論是繪制直線、矩形等圖形，還是對圖形進行編輯，都能保持一個成90°的垂直關系。

4.極軸追蹤

極軸追蹤的快捷鍵是F10鍵，在繪圖時，當需要按照一定的角度方向繪制線的時候，就需要用到極軸追蹤。

默認狀態下，極軸追蹤的增量角為90°，通過圖20所示的[草圖設置]對話框，在[極軸追蹤]選項卡的[極軸角設置]屬性組中，同樣可以設置增量角的大小，如圖4所示。在[增量

角]的下拉菜單中，系統設置了一些常用的角度預置，可以通過選擇進行設置。

在使用極軸追蹤功能繪制圖形的時候，光標右下方會自動出現繪制角度和距離數值提示。例如設置增量角為30°，繪制線段。當確定第1個點并移動鼠標時，光標會提示當前距離以及角度值

為0°;將光標向上移動，每當角度到達30°或其倍數的時候，光標同樣會出現提示，此時確定繪制點就能繪制出夾角標準的圖形，如圖4所示。

圖4 設置增量角

圖5 極軸追蹤功能的光標顯示

當然，增量角的預置參數值不一定能滿足任何時候的繪圖要求，某些時候會需要繪制一些夾角特殊的圖形。這時候可以勾選[增量角]下方的[附加角]選項，然后單擊旁邊的[新建]按

鈕，并在左側的輸入框中設置角度值，單擊對話框的[確定]按鈕，然后就可以在視圖中進行繪制了。這個時候，不但能找到30°或其倍數的夾角，也能找到自定義的22°的夾角，如圖23所示。

圖5 設置附加角
