教程中運用到的幾個命令：LINE（這個不用說了吧！）POINT（畫點）ARRAY（陳列）
　　LENGTHEN（伸長）ATTDEF（屬性定義）BLOCK（定義塊）INSERT（插入塊）EXPLODE（分解）。

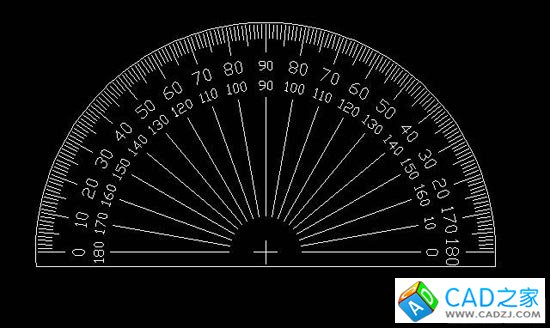

　　效果圖！



　　現在把這個教程做完!
　　請看
　　現用畫線命令(L),畫出一條長度為3的垂線!

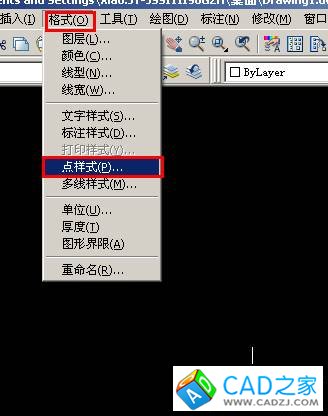

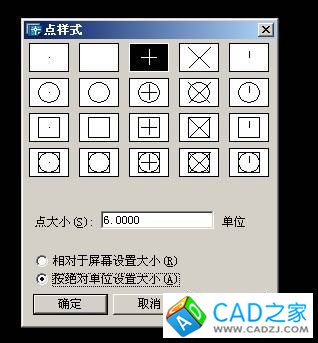

　　2.設點的樣式為+,點的絕對大小為6.

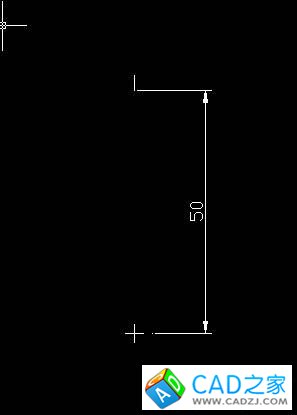

　　確定點位置,相對于剛畫的直線正上方與點的距離值為50(其實這個距離值無所謂咯)!



　　用ARRAY命令,對直線進行陳列復制,陳列中心為點中心,陳列數為10,填充角度為-Array,復制旋轉!



　　用LENGTHEN(伸長)命令,
　　實行LENGTHEN,選擇DE增量,把第一根線增長到6,每6根增長到4.5.
　　兩次伸長命令請看下圖



　　用畫線命令,畫一段長26的垂線,起點于第一根直線下端點距離為10!
　　下圖是各線的長度值!



　　呵 ,說一下,你們?cè)谧鰣D時,可不要把標注打上,我只是為了讓大家能搞清楚線的位置!
　　用ATTDEF,定義屬性!

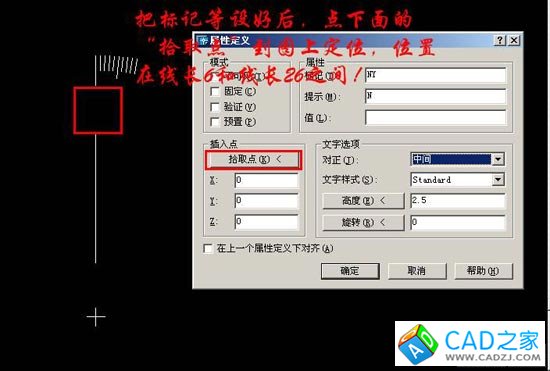

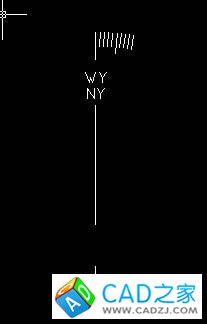

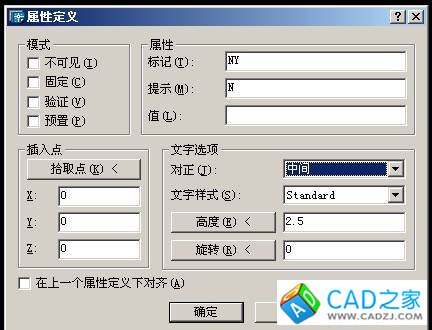

　　須定義兩個標記(NY和WY),請看圖解!

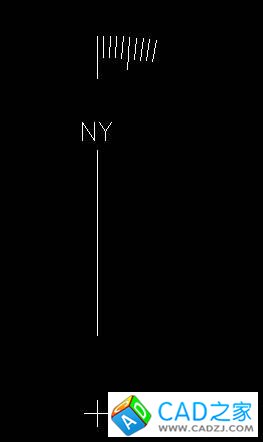

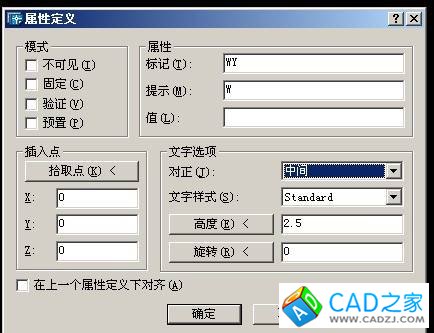

　　用同樣的方法把標記WY設好!

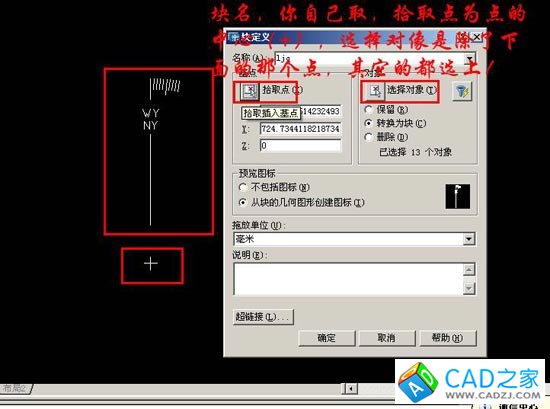

　　用BLOCK命令定義塊.

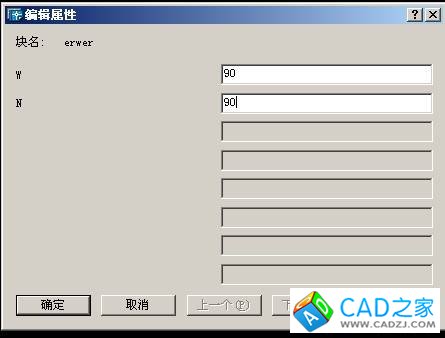

　　按確定后,彈出屬性對話框,加入值!
　　如下圖!



　　現在我們塊已做好,之后運用INSERT命令,好像要用1Array次!(不過在這里可先完成一半,之后再用鏡像命令,這樣也行)
　　每次改變旋轉角度值,每次加10!



　　重復上步操作!

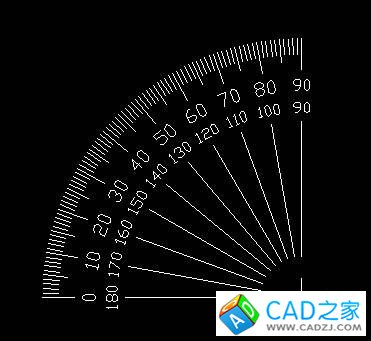

　　左邊操作完后,再做右邊,這里要把旋轉角改成負數!

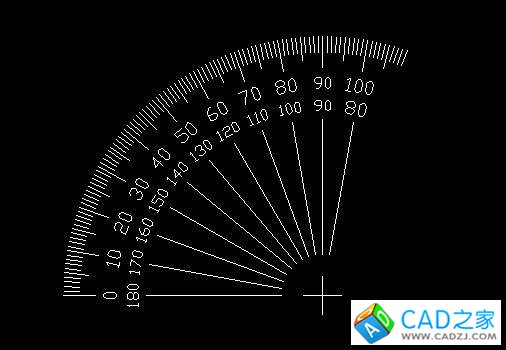

　　重復實用INSERT,呵呵,好麻煩咯

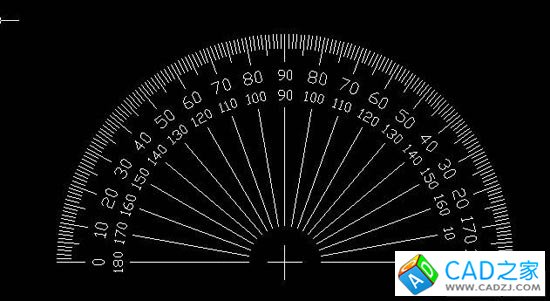

　　到最后步好像不對咯!咋多了一小塊呢!



　　這里就要用到最后個命令了咯(EXPLODE)把它分解掉,刪除下面多余的!
　　但在分解塊后,發現180和0咋變成WY和NY呢,到這里,你編輯文字不就可了不!雙擊兩下WY:::



　　把NY值改成0 把WY改成180!



　　再給量角器加上邊框!

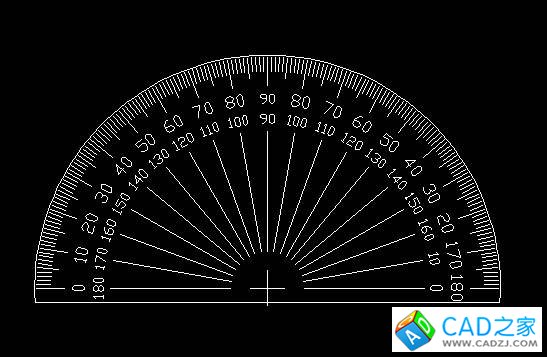

　　呵呵,終于完成了咯!高興,高興,真高興呀
