AutoCAD為用戶提供了多種繪圖的輔助工具，如柵格、捕捉、正交、極軸追蹤和對象捕捉等，這些輔助工具類似于手工繪圖時使用的方格紙、三角板，可以更容易、更準確地創建和修改圖形對象。用戶可通過“DraftingSettings（草圖設置）”對話框，對這些輔助工具進行設置，以便能更加靈活、方便地使用這些工具來繪圖。
使用捕捉和柵格（SnapandGrid）
Step1打開圖形文件
在AutoCAD打開圖形文件：
Step2設置捕捉和柵格
(1)選擇菜單【Tools（工具）】→【DraftingSettings…（草圖設置）】，彈出“DraftingSettings（草圖設置）”對話框，并選擇“SnapandGrid（捕捉和柵格）”選項卡，如圖3-12所示。

(2)分別選中“SnapOn（啟用捕捉）”和“GridOn（啟用柵格）”開關，打開捕捉和柵格模式，并按圖3-12所示內容進行設置，然后按鍵確認。

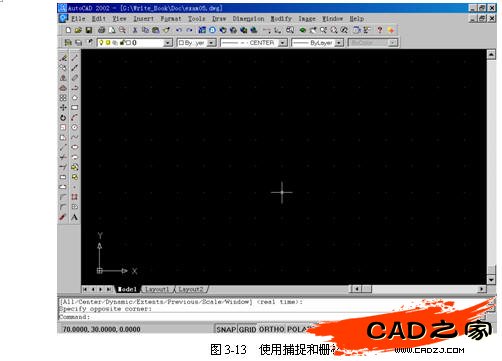

(3)現在屏幕上出現了一個點的陣列，也就是柵格（Grid）；當用戶移動光標時會發現，光標只能停在其附近的柵格點上，而且可以精確地選擇這些柵格點，但卻無法選擇柵格點以外的地方，這個功能稱為捕捉（Snap）。如圖3-13所示。現在就利用這兩個功能來快速準確的繪圖。在以下的繪制過程中，用戶無需在命令行中輸入點坐標，而可以直接利用鼠標準確地捕捉到目標點。

Step3繪制軸承支座側視圖
(1)使用“rectang”命令，在點（10,10）、（210,30）之間繪制一個矩形。
(2)使用“circle”命令，以（110，110）為圓心，分別以20、40為半徑繪制兩個圓。

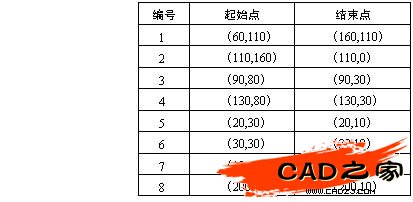

(3)使用“line”命令，按下表所示分別繪制若干條直線。

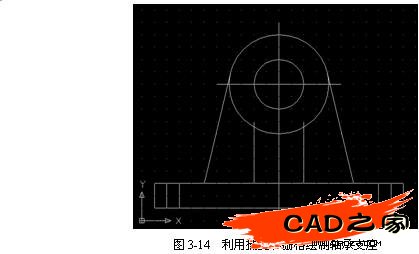

(4)使用“line”命令，以點（50,30）為起點，使用切點捕捉繪制大圓的切線；用同樣的辦法以點（170,30）為起始點，繪制大圓的另一條切線，結果如圖3-14所示。

Step4修改與設置
(1)從圖3-14中可以看到，直線3和4與大圓相交叉的部分應該截掉。利用“trim”命令來完成這項工作。單擊狀態欄中的按鈕關閉捕捉模式，選擇“modify（修改）”工具欄中按鈕，命令行提示如下：

關于“trim”命令參見第5章相關內容。
(5)設置直線1和2的顏色屬性為“Yellow（黃色）”，線型為“CENTER”；設置直線5、6、7、和8的顏色屬性為“Red（紅色）”，線型為“DASHED”；其余圖形的顏色屬性為“Cyan”，線寬為“0.30mm”。
注意如果“CENTER”和“DASHED”線型不能顯示，可在命令行輸入：
Command:ltscaleEnter
LTSCALEEnternewlinetypescalefactor<1.0000>:7Enter
Regeneratingmodel

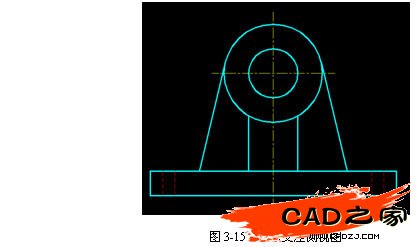

(6)完成后的結果如圖3-15所示。單擊狀態欄上的GRID按鈕關閉柵格模式，并保存文件。

實例說明
打開“DraftingSettings（草圖設置）”對話框的方式：
菜單：【Tools（工具）】→【DraftingSettings…（草圖設置）】
快捷菜單：在狀態欄上的SNAP按鈕、GRID按鈕、POLAR按鈕、OSNAP按鈕和OTRACK按鈕上單擊右鍵彈出快捷菜單，選擇“Settings…（設置）”項命令行：dsettings（或別名ds、se）、ddrmodes
1.柵格（Grid）
柵格是繪圖的輔助工具，雖然打開的柵格可以顯示在屏幕上，但它并不是圖形對象，因此不能從打印機中輸出。
用戶可以指定柵格在X軸方向和Y軸方向上的間距。在“DraftingSettings（草圖設置）”對話框中，“GridXspacing:（柵格X軸間距）”編輯框和“GridYspacing:（柵格Y軸間距）”編輯框分別用于指定柵格在X軸方向和Y軸方向上的間距。其中，如果用戶先設置了X軸間距值，則系統會自動將同樣的值賦予Y軸間距；而如果用戶先設置Y軸間距值，這時X軸間距值仍保持不變。利用這種辦法用戶可設置一個X軸間距與Y軸間距不等的柵格。
用戶可改變柵格與圖形界限的相對位置。缺省情況下，柵格以圖形界限的左下角為起點，沿著與坐標軸平行的方向填充整個由圖形界限所確定的區域。在“Snap（捕捉）”欄中的“Angle（角度）”項可決定柵格與相應坐標軸之間的夾角；“Xbase（X基點）”和“Ybase（Y基點）”項可決定柵格與圖形界限的相對位移。
打開或關閉柵格的方式：
