在設計師的日常設計工作當中，經常會用到很多的線型。例如：虛線、點劃線、中心線等等，這些比較常見的線型，中望的默認系統中是提供支持文件的，只需要加載安裝路徑下的zwcad.lin、 zwcadex.lin或者zwcadiso.lin等文件，就能夠找到相應的常用線型。但是有的時候我們會用到一些比較生僻或者一些行業專有的線型，此時該怎么辦呢？

中望CAD提供了一個非常方便的、簡單易用的自定義線型的小工具，可以快速的定義出您所需要的線型。

調用方法：

菜單項：ET擴展工具 >> 定制工具 >> 制作線型

命令行：MKLTYPE





使用方法:

線型是線段，點，形狀和文本對象的重復系列，在繪圖區域繪制所需線型的至少一個單元，調用該命令；會開啟“MKLTYPE-選擇線型文件”對話框，需要任意指定一個文件名；輸入線型名稱與描述；指定起點與終點；再選擇一個線型單元即可。

下面舉一個簡單的例子來做說明。例如：要制作一個含文本對象的特殊線型——“ZW線型”

1、先在中望CAD里繪制所需線型的至少一個單元。如圖：

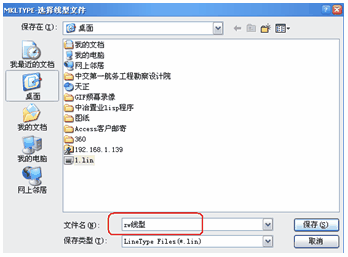

2、執行MKLTYPE命令，在彈出的對話框任意給定一個線性文件名，點擊保存。




3、輸入線型名稱：zw；線型描述：— zw —；給定起點與終點；再選擇一個單元的對象（選擇第一條短線和“zw”文本對象）。

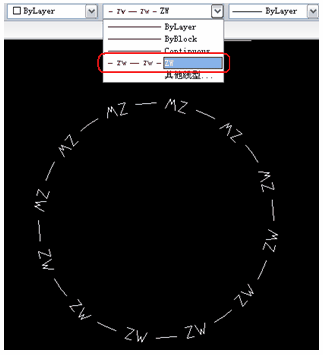

4、右鍵確定后，線型制作完畢。可以應用到繪圖當中了。




這就是通過中望CAD的“制作線型”功能來自定義自己需要線型的全過程，非常的簡單易用。希望對大家的設計工作能夠帶來一點點的方便。
