（1）0素線細線圓弧變為0.5mm寬線圓的技巧之一：凡利用上述方法繪制的0素線細線圓弧，利用修改命令Pedit(或Pe)將圓弧封閉(或輸C后回車)，在命令行輸W后回車，再在命令行輸0.5后回車，即可實現，見圖13。

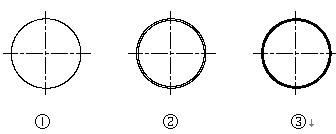

圖13
①用Arc命令繪圓弧；
         ②用Pedit命令選項C封閉圓弧；
              ③用Pedit命令選項W改0.5mm寬線圓。

    （2）0素線細線圓弧變為0.5mm寬線圓的技巧之二：凡利用上述方法繪制的0素線細線圓弧，利用Offset(或O)命令設置偏移距離0.5回車，然后利用Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖14。

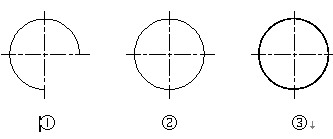

圖14
①用Arc命令繪圓弧；
         ②用Pedit命令選項C封閉圓弧；
          ③用Offset命令內偏移圓0.5mm；
               ④用Hatch命令中Solid圖案填充圓環。

7.以“多義線”繪“圓”(命令：PLine，快捷命令：PL)

    在AutoCAD“繪圖”下拉菜單中，列出了“多義線”的繪制方法，即：在命令行輸入PLine(或PL)命令后，根據命令提示，指定繪圖起點，再選擇命令選項中的圓弧(或A)，并同時可確定圓的半徑。然后選擇命令選項中的封閉(或CL)，便繪制出一個圓。將0素線細圓變為0.5mm精確設置的寬線圓，編輯技巧有如下3種：

    （1）0素線細圓變為0.5mm寬線圓的技巧之一：凡利用上述方法繪制的0素線細圓，再接著利用繪圖命令PLine(或PL)，選擇命令選項中的寬度(或W)，輸0.5后回車，即可實現，見圖15。

圖15
①用PLine命令繪圓弧；
        ②用PLine命令選項CL封閉圓弧；
            ③用PLine命令選項W改0.5mm寬線圓。

     （2）0素線細圓變為0.5mm寬線圓的技巧之二：凡利用上述方法繪制的0素線細圓，利用Offset(或O)命令設置偏移距離0.5后回車，然后利Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖16。

圖16
①用PLine命令繪圓；
          ②用Offset命令內偏移圓0.5mm；
               ③用Hatch命令中Solid圖案填充圓環。

    （3）0素線細圓變為0.5mm寬線圓的技巧之三：凡利用上述方法繪制的0素線細圓，利用修改命令Pedit(或Pe)選擇細多邊形再輸0.5后回車，即可實現，見圖17。

圖17
①用PLine命令繪圓弧；
     ②用Pedit命令選項C閉合圓；
            ③用Pedit命令選項W改0.5mm寬線圓。


8.以“修訂云線”繪“圓”(命令：Revcloud)

    在AutoCAD“繪圖”下拉菜單中，列出了“修訂云線”的繪制方法，即：在命令行輸入Revcloud命令，輸入云線的弧長后，即可繪制一個云線弧。如要繪制線寬為0.5mm的圓，編輯技巧有如下2種：

    （1）0素線云線圓弧變為0.5mm寬線圓的技巧之一：凡利用上述方法繪制的0素線云線圓弧，利用修改命令Pedit(或Pe)將圓弧封閉(或輸C后回車)，在命令行輸W后回車，再在命令行輸0.5后回車，即可實現，見圖18。

圖18
①用Revcloud命令繪圓弧；
  ②用Pedit命令選項C封閉圓弧
         ③用Pedit命令選項W改0.5mm寬線圓。

     （2）0素線云線圓弧變為0.5mm寬線圓的技巧之二：凡利用上述方法繪制的0素線云線圓弧，利用Offset(或O)命令設置偏移距離0.5回車，然后利用Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖19。

圖19
①用Revcloud命令繪圓弧；
    ②用Pedit命令選項C封閉圓弧；
         ③用Pedit命令選項W改0.5mm寬線圓。

二、演示結果和結論

    以上所有插圖是筆者采用本文介紹的方法在AutoCAD2005中進行繪制和編輯的。本文詳細論述了AutoCAD中幾乎所有繪制圓的技巧和方法，對AutoCAD愛好者是有很好的參考價值的，對現實應用也具備一定的學習意義。
