4.以“矩形”繪“圓”(命令：Rectang，快捷命令：Rec)

    在AutoCAD“繪圖”下拉菜單中，列出了“矩形”的繪制方法，即：在命令行輸入Rectang(或Rec)命令后，可繪出長方形或正方形，并且同時可將0素線矩形變為0.5mm精確設置的寬線矩形。注意的是：在圓弧和圓的平滑度設置較低時，打印顯示效果為多邊形。將0素線細矩形或0.5mm寬線矩形變為0.5mm寬線圓，編輯技巧如下：

    （1）0素線細矩形變為0.5mm寬線圓的技巧之一：利用修改命令Pedit(或Pe)選擇矩形后，輸入擬合選項Fit(或F)后回車，即可實現。注意的是：新擬合而成的圓的直徑即矩形的對角線，見圖9。

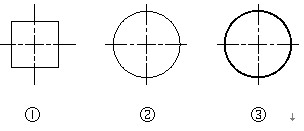

圖9
①用Rectang命令繪正方形；
   ②用Pedit命令選項F擬合為圓；
        ③用Pedit命令選項W改0.5mm寬線圓。

    （2）0.5mm寬線矩形變為寬線圓的技巧之二：利用修改命令Pedit(或Pe)選擇矩形后，輸入擬合選項Fit(或F)后回車，即可實現。同樣：新擬合而成的圓的直徑即矩形的對角線，見圖10。

圖10
        ①用Rectang命令繪線寬為0.5mm長方形；
②用Pedit命令選項F擬合為圓。

5.以“橢圓”繪“圓”(命令：Ellipse，快捷命令：EL)

在AutoCAD“繪圖”下拉菜單中，列出了3種“橢圓”的繪制方法，簡述如下：

    （1）以橢圓中心(C)繪圓：用鼠標點取繪圖命令，根據提示，輸入相同的半軸尺寸；
    （2）以橢圓軸和端點繪圓：根據提示，輸入橢圓一個全軸尺寸，再輸入橢圓一個半軸尺寸，注：半軸尺寸為全軸尺寸的1/2；
    （3）以橢圓弧繪圓；

提出問題：將0素線細線橢圓變為0.5mm精確設置的寬線圓，編輯技巧有如下2種：

    （1）0素線細線橢圓變為0.5mm寬線圓的技巧之一：將系統變量Pellipse變量值設為1，所畫橢圓為多義線繪制。利用上述方法繪制的0素線細橢圓，利用修改命令Pedit(或Pe)選擇細多邊形后，在命令行輸W后，再輸0.5后回車，即可實現，見圖11。

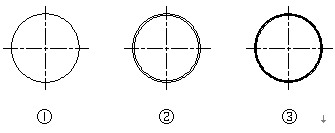

圖11
①用Ellipse命令繪圓；
            ②用Pedit命令選項W改0.5mm寬線圓。

    （2）0素線細線橢圓變為0.5mm寬線圓的技巧之二：無論將系統變量Pellipse變量值設為1或0，所繪橢圓利用Offset(或O)命令設置偏移距離0.5后回車，然后利Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖12。

圖12
①用Ellipse命令繪圓；
        ②用Offset命令內偏移圓0.5mm；
             ③用Hatch命令中Solid圖案填充圓環。

6.以“圓弧”繪“圓”(命令：Arc，快捷命令：A)
在AutoCAD“繪圖”下拉菜單中，列出了11種“圓”的繪制方法，簡述如下：

    （1）利用三點繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；
    （2）利用起點、圓心和端點繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；
    （3）利用起點、圓心和角度繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；
    （4）利用起點、圓心和長度繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；
    （5）利用起點、端點和角度繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；
    （6）利用起點、端點和方向繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；
    （7）利用起點、端點和半徑繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；
    （8）利用圓心、起點和端點繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；
    （9）利用圓心、起點和角度繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；
    （10）利用圓心、起點和長度繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；
    （11）利用繼續繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作；

提出問題：將0素線細線圓弧變為0.5mm精確設置的寬線圓，編輯技巧有如下2種：
