北京重型汽輪電機有限責任公司成立于2000年10月，由北京重型電機廠（始建于1958年）的主要經營性資產通過“分立式債轉股”設立。北京重型電機廠、中國華融資產管理公司、中國東方資產管理公司和北京綜合投資公司為出資人。 公司注冊資本7.43億元：是華北地區最大的以火力發電設備為主導產品的電工裝備綜合制造企業。2003年4月，經北京市工商局注冊，北京汽輪電機有限責任公司變更為北京北重汽輪電機有限責任公司（以下簡稱北重）。

    北重與北京宇航有著十余年的合作歷史，此前與北京宇航計算機軟件公司合作實施了Cimatron IT，成為較早的實現了計算機輔助設計的“甩圖板工程”。

    在建立數字樣機之前，北重的CAD/CAM仍然立足于二維設計，葉片工藝采用三維造型，其它的電子文檔都是二維的繪圖。十多年來，積累了大量的電子圖紙文檔；二維設計過程中存在的種種問題，企業開始尋求三維數字化制造的解決之路。

    企業在選型方面的考慮：北重長期以來的所有電子文檔不能廢棄，所有的這些數據都應當通過數據接口讀入三維造型軟件并且進行三維實體的創建，另一方面能夠進行裝配與運動仿真以及干涉的檢查。綜合這兩點考慮，北京宇航計算機軟件有限公司提出了這樣的解決方案：Cimatron IT的文檔可以用Cimatron E 讀入并造型。單個的零件模型由Cimatron E通過Parasolid接口轉出，并讀入TopSolid中，進行裝配。這個方案得到了北重的認可，并決定用330MW的汽輪機高壓缸進行項目試驗！高壓缸是一個非常典型的大裝配，也是對三維軟件大裝配管理能力的考驗。

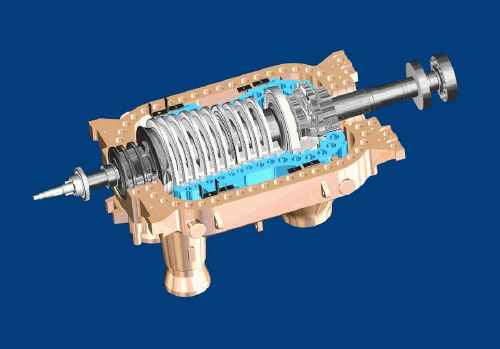

汽輪機數字樣機的總裝配的內視圖
    由北京北重汽輪電機有限責任公司與北京宇航計算機軟件有限公司合作完成

    由于零件數量較多，還包括一些尺寸較大，特征非常多的零件，如轉子。造型的過程也費了不少的周折，北重12名工程師經過短短一周時間的培訓，已經能夠熟練的利用TopSolid進行建模了，在零件造型過程中，也有相當一部分零件是根據圖紙直接用TopSolid建模的。TopSolid提供了完善的組策略以及開放的標準件庫，為協同工作提供了很好的條件。最終，12名工程師各自完成了子裝配，3名工程師對這些子裝配又進行裝配，分別完成高壓缸的三大部套的裝配（高壓外缸、高壓內缸、高壓轉子）。在這個過程中，圖形的顯示速度開始變慢。最終的裝配并不是在非常高性能的工作站上面完成的，而是在筆記本電腦上面完成，電腦的配置是GeForce 5200的顯卡和1GB的內存，能夠完成最后的大裝配并顯示運動的模擬！

    最后通過TopSolid的BOM表統計出各類零件的總數目多達5000多個！成功的實現了數字樣機，為PDM/ERP等信息化建設提供了條件。

    北重的汽輪機技術部劉井泉副部長認為經過測試，TopSolid確實是一款性能不錯的軟件，并且對企業的信息化建設以及數字化制造有很大幫助。

    北重的工程師在使用TopSolid時，認為TopSolid操作簡單，功能強大，尤其裝配方式不拘一格，能夠很快上手并且完成最終的整體裝配。

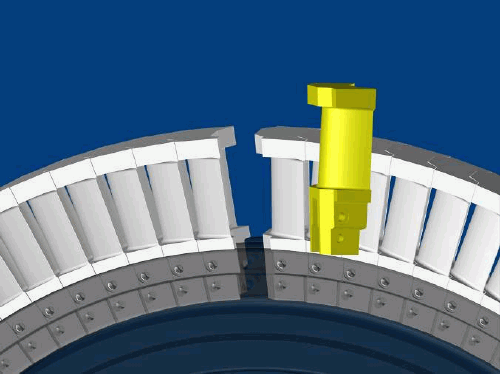

轉子上有近1000個葉片零件，所有的細節特征都描繪出來

    由于TopSolid的參數化與關聯性的設計環境，所有的參數都記錄在特征樹中，用戶可以隨時對其進行修改。極強參數化與關聯功能為產品改型以及零件型號的系列化提供了方便。裝配中的零件發生更改，將自動應用到裝配中，整個裝配也因此而自動改變，無須再進行重復的裝配，大大減少重復的設計工作。TopSolid的關聯性還表現在實體模型與圖紙之間的關聯，一旦外形發生變化，相應的圖紙也會發生更改。而TopSolid的二維圖紙功能也是非常出色的，能夠做到多種樣式的繪圖，并允許用戶進行大量的個性化定義。#p#分頁標題#e#

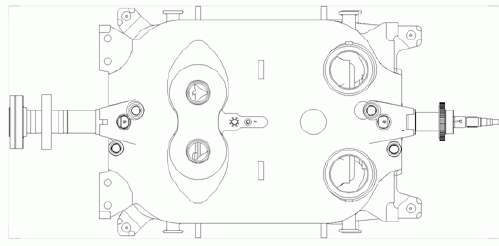

總裝配圖的完整視圖

    對于此類大裝配，大到轉子、缸體，小到每顆螺釘與銷釘，實現BOM的自動管理成為重要的環節，大量的零件，使用手動BOM管理時，每個信息包括圖紙?zhí)柖际侨藶楣芾恚謩犹顚懀y免會偶爾出現錯誤。使用TopSolid裝配圖紙的自動BOM，可以準確無誤的產生BOM表，并為PDM和ERP提供可靠的數據源。

    異構系統幾乎是所有的企業存在的現象，這主要是由于隨著CAD/CAM技術的發展，軟件功能越來越強大和趨向?qū)I(yè)化，企業也隨之不斷的購買和使用新的軟件，自然而然帶來了一個問題，就是原有的系統與新系統之間數據的交換與協同工作的問題。當然，統一的軟件系統是最理想化的，但是企業多年的積累以及在原有的軟件上所作的投資和熟練的設計人員，這些因素決定了實施統一平臺需要做比較大的犧牲。TopSolid具有多種標準數據接口，其中最常用的如IGES，STEP，Parasolid等，能夠正確的讀入數字模型，而對二維到三維轉型企業最有使用價值的接口就是DWG/DXF接口了，可以直接利用讀入的AutoCAD文件來建模，加速實施數字化建模的過程。
