一、前言

　　隨著虛擬制造技術的發展和應用的深入，仿真技術已廣泛應用于制造業 的評估工藝計劃和設備，以及新產品 設計。虛擬數控機床(Virtual Machine Tool，VMT)是虛擬制造的執行單元，是 虛擬制造的一個底層關鍵技術和前提條 件。它的最終目的是為虛擬制造建立一 個真實的加工環境，在計算機屏幕上實 現加工過程的仿真，以增強制造過程的各級決策與控制能力，優化制造過程。 通過虛擬機床不僅可以全面、逼真地反 映現實的加工環境和加工過程，還能 對加工中出現的碰撞、干涉提供報警信 息，對產品的可加工性、工藝規程的合 理性和加工精度進行評估、預測，達到節省資源、避免風險的目的。

　　如何結合高端軟件建立虛擬機床， 并通過仿真加工過程檢驗數控加工程序 的正確性具有十分重要的作用。本文基 于N X軟件構建了五軸聯動數控銑床的虛 擬模型，實現了數控編程的虛擬制造。

　　二、NX4.0的功能

　　NX(以前稱UG)是當前先進和精密集成的、面向制造業CAID/CAD/CAM/CAE的中高端軟件。N X集成化加工切削 驗證與機床運動仿真(IS&V)提供了 一套完全集成的刀具路徑驗證和仿真 解決方案，這套方案工作在相同的制 造環境中，共享相同的核心數據。允許用戶在部件制造流程的早期驗證刀具路徑信息，以提高對最終生成NC程序的信心。

　　真正的仿真和干涉檢查應當包含 機床、機床控制器、刀具以及加工工件 在內的大規模綜合仿真和檢驗，N X系統 提供的機床構造器(MTB)功能恰恰符合了這樣的要求。利用N X的集成化和功 能強大的建模、運動分析和加工功能，實現虛擬加工系統的運動仿真，并可動 態模擬毛坯金屬材料的去除過程。

　　三、虛擬機床建模

　　建立虛擬機床要依據以下三個步驟：1)通過測量真實部件的尺寸來獲得 它們相對應的尺寸;2)根據尺寸對數控 機床進行幾何建模;3)根據所建立的幾 何模型在系統中建立運動學模型。

　　1.建立機床部件3D模型

　　D M U 70V是德國德馬吉(D M G)公 司生產的萬能五軸鏜銑加工中心，其 主要結構特點是回轉/擺動工作臺采用45°斜面實現工作臺立臥轉換，達到 五軸五面加工。因數控機床的系統十分 復雜，首先對數控機床進行適當簡化， 在不損失仿真精度的前提下，建立數控 機床的抽象結構模型。在NX CAD環境下 將D M U 70V機床根據其結構、運動特點 將其模塊化，分別建立機床底座、床 身、回轉臺、斜轉臺及各導軌等。將建 立好的機床模塊根據機床運動的原理， 用N X的裝配建模功能，在主模型下依據 機床處于非工作狀態下的位置進行裝配(見圖1)，即根據主模型的概念讓各 個模塊之間既有相關性又以參數化驅動，以便修改任意關鍵參數時可以保證全局的關系不變。

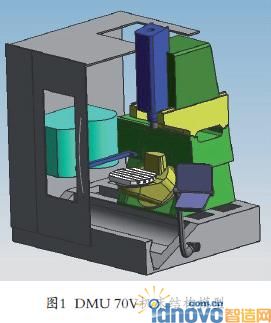

圖1 DMU 70V機床結構模型

　　2.創建機床運動模型

　　進入機床構造器MTB(Machine Tool B u i l d e r)進行運動學模型的定義，并 在機床導航器中重新命名，新添機床 名“D M U_70_V”(雙擊“M T B”最上行“N O N A M E”命名)。運動模型是用來 描述機床運動的，定義了運動模型后機 床各組件的運動方式才能得以確定。

　　(1)定義機床基礎部件

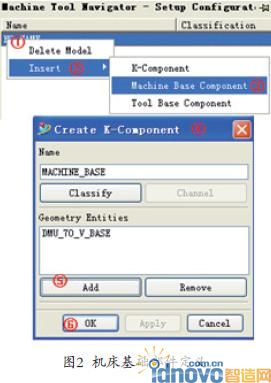

　　機床基礎部件(機座組件)是創建機床運動關系的基礎，是機床導航器中機床關系樹的根，一般先定義機床床身。創建步驟如圖2所示，順序為：

　　“M T B”→“D M U_70_V”→“M B3”

　　(右鍵)→“I n s e r t”→“M a c h i n eBase Component”，在彈出的“CreateK-Component”對話框中選取“Add”→ 選取機床床身部件→“OK”。

　　(2)定義機床運動組件并分類

　　其他部件創建運動組件的方法也同圖2步驟，根據機床運動和裝配關系在上級部件下插入所要添加的“k-組 件”定義，“k-組件”的父、子關系 決定了它們的依存關系。當定義PART、BLANK和FIXTURE等設備組件時只需先定義名稱并分類，不必指定幾何對象。

　　分類的目的是為了在進行碰撞干涉檢查時，可以按照類進行檢查。通常需對毛坯、工件、夾具進行分類。如對加工件進行分類時，只要在彈出 如圖2所示的運動組件定義對話框中點擊“C l a s s i f y”選擇匹配類型(P A R T/ SETUP_ELEMENT)即可。定義完所有運動組件并進行分類后就創建了如圖3所示的組建樹。

　　(3)創建連接坐標系并分類

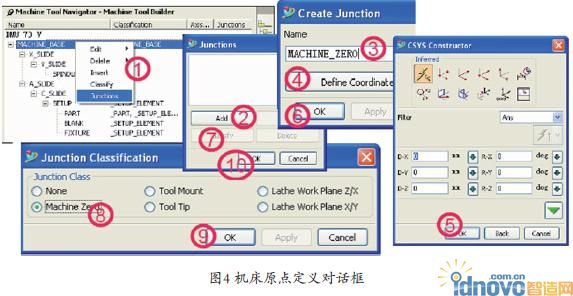

　　為便于描述機床各運動副之間的 相對運動關系，分別在機床原點、工件 和刀具上建立同向平行的坐標體系，且 使機床處于初始狀態時，工件坐標系、刀具坐標系的坐標軸方向均與機床坐標系一致。 首先必須在機床基礎件上定義機床坐標系及機床原點，用于指定機床各組 件的運動方向，因此機床坐標系軸方向 的確定很重要，但原點的位置可以定義 在機床任意點。創建一個名為“MACHINE_ ZERO”、分類為“Machine Zero”的連接 坐標系。操作步驟如圖4所示。

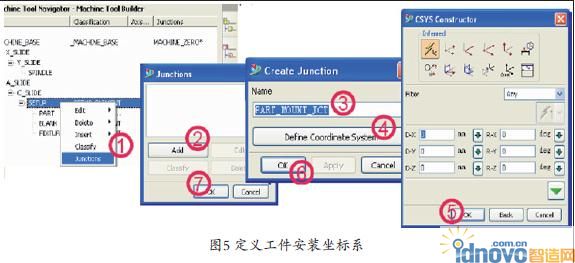

　　在機床工作臺上按照如圖5所示的 順序創建一個名為“PART_MOUNT_JCT” 的連接，用于在模擬仿真時，安裝加工 工件，將零件安裝坐標系定位在當前工作坐標系位置(工作臺中心)。P A R T_ M O U N T_J C T實際上是定義工件在機床上 安放時的參考點，即裝卡原點。裝卡原 點常見于帶回轉(或擺動)工作臺的數控機床或加工中心，一般是機床工作臺 上的一個固定點，比如回轉工作臺回轉 中心，在零位時其與機床原點的偏移量 為定值，供CNC系統原點偏移計算用。

　　同樣的方式在刀具主軸端面創建 一名為“T O O L_M O U N T_J C T”的連接， 用于模擬仿真時的安裝刀具。應注意坐 標系方向，X 軸為刀具安裝軸。

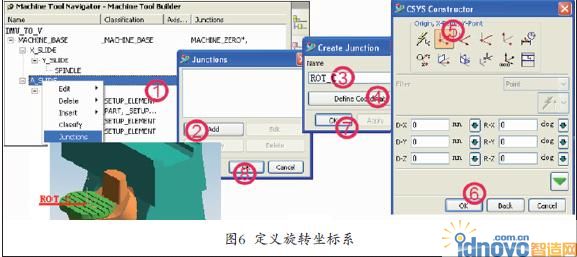

　　按照如圖6所示的順序，同上方法創建工作臺相對于機床床身圍繞Z軸旋轉的 連接坐標系“ROT_C”，和圍繞45°斜面 法線旋轉的坐標系“ROT_B”。

　　(4)創建機床運動軸

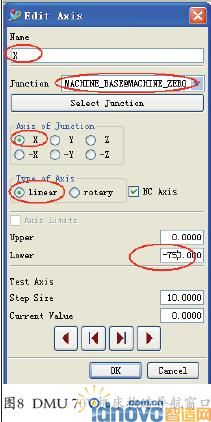

　　該功能的作用是定義機床組 件的運動形式，定義 X 、 Y 、 Z 、 B 和C軸的行程范圍及連接關系， 如 定 義 X 軸 ， 在 X 軸 上 點 擊 “ 左 鍵”→“MB3”→“Edit”→“Axis”→ 選擇如圖7所示的參數。

圖7 定義機床運動軸

　　3.機床入庫

　　建立好運動模型后，M T B導航器 窗口結構如圖8所示，用機床模型文件 路徑將設置好的機床加入到機床庫以 便被調，通常按以下：MACH esourcelibrarymachinegraphicsDMU_70_V。

圖8 DMU 70V機床構造導航窗口

　　4.修改機床庫文件

　　在 MAC H res ou rc e l i b rar y machineasciimachine_database.dat下 添加新機床入口“D A T A|d m u_70_v|1|5_ Ax Mill(MM)|None|Ex:|${NXII_CAM_POST_DIR}dmu_70_v.dat|1.000000”，使機床庫文件指向d m u_70_v.d a t文件，以便 在該“.dat”文件中，定義即將用的機 床后處理器。執行完以上操作步驟將 生成一個完整的虛擬機床，當需要時 就可以從機床庫里調出并實現該機床 仿真運動和生成加工NC程序。

　　四、虛擬機床仿真加工與 驗證

　　將建立好的虛擬機床添加到虛擬仿真機床庫之后，就可以通過后置處理 實現加工過程仿真以驗證。

　　1)首先在加工環境下打開要驗證 的已生成刀具路徑的加工件，使導航器 切換到刀具導航器，然后通過以下步驟載入建立好的虛擬機床運動模型： 雙擊“Generic_machine”→“Replace m a c h i n e”→“M i l l”→“d m u_70_v ” → “ C r e a t e P a r t M o u n t J u n c t i o n”→“U s e P a r t M o u n t Junction”→“OK”。

　　2)定義加工件及夾具，打開機床 構造導航器，與前面的添加組建同樣 方式在載入的虛擬機床上定義機床加工 件、毛坯及夾具等。

　　3)定義加工刀具，在M T B環境中對 加工所需的刀具裝配模型(刀具和刀柄 等)進行運動模型定義，方法與機床運動模型的定義類似。如果不提供刀具運 動模型，系統可以根據加工模型中的刀 具參數自動創建一個加工刀具，因此這 一步不是必須要有的。

　　4)定義機床驅動器(The Machine Tool Drive)，為了模擬真實的機床NC 控制器行為，需要定義虛擬N C控制器控 制虛擬機床，在Post Builder中為機床 創建POST處理器時，可以自動生成機床 驅動文件。

　　5)進行I S V仿真(載入刀具運動模 型與I S V的設置和實現)。最后只要在 刀具導航器或幾何體導航器選擇具體 操作點右鍵激活仿真(simulate)，即 可實現對應程序的仿真加工。

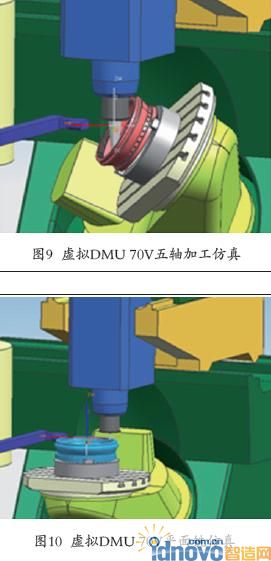

　　NX的用戶還可以在仿真運行的同時 以圖形化方式操縱顯示屏，從而使得用戶能從他們所希望的不同視角可視化地驗證制造信息。所有機械加工操作的真 實再現，包括實時顯示每項操作的除料 過程。圖9和圖10為在虛擬機床DMU 70V 上實現加工驗證實例圖。

　　五、結論

　　本文利用計算機仿真技術，建立提高數控機床運動精度的優化仿真模 型，同時利用現代測量技術，通過實驗手段掌握數控機床在加工狀態下的 動態性能和運行規律，驗證數控機床 仿真模型的正確性，從而為數控機床 虛擬建模提供技術支持，使數控系統 網絡化以及實現數控設備遠程監控成 為可能。通過構建的DMU 70V五軸聯動 數控銑床虛擬模型，實現了數控編程 的虛擬制造，比一些C A D/C A M單純的刀 位文件仿真更真實、直觀、更接近實 際加工情況，仿真后的N C程序不用試 切，可直接輸入機床進行加工，極大 地提高數控編程的效率和質量。
