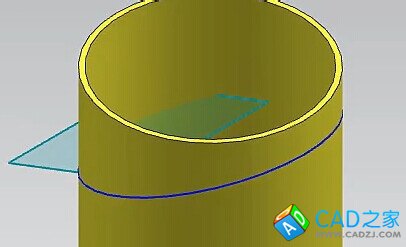

本節UG10.0教程要講解的繪圖技巧如圖所示，根據我們以往所學的繪圖知識，在一根垂直的圓柱上繪制一個斜圓；
本節UG10.0教程要用到的指令有：拉伸、基準平面、草圖等，歡迎學習；
![UG10.0教程：[57]如何在圓柱上畫斜線](/uploads/allimg/150308/134324GR-0.jpg)
-

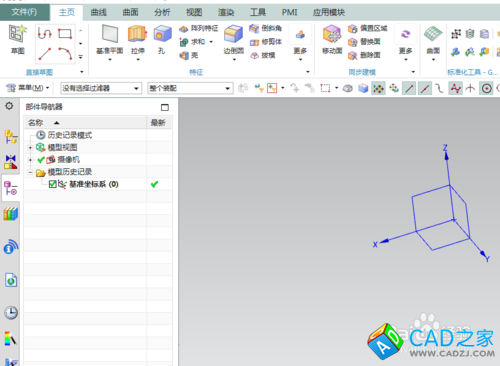

打開UG10.0，新建一個繪圖零件，然后來到建模設計下；
-
![UG10.0教程：[57]如何在圓柱上畫斜線](/uploads/allimg/150308/1343242H1-1.jpg)
-

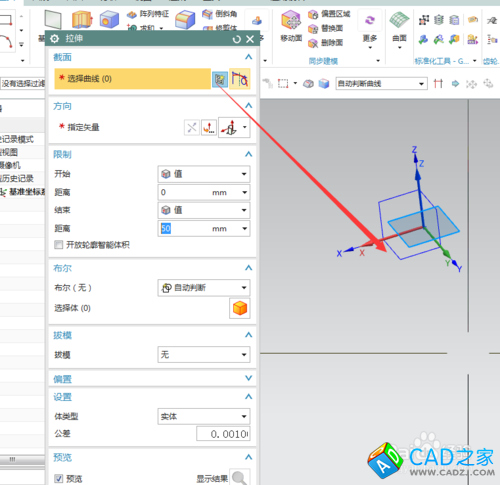

單擊工具條上的拉伸命令，選XY平面為草圖平面；
![UG10.0教程：[57]如何在圓柱上畫斜線](/uploads/allimg/150308/13432434P-2.jpg)
-

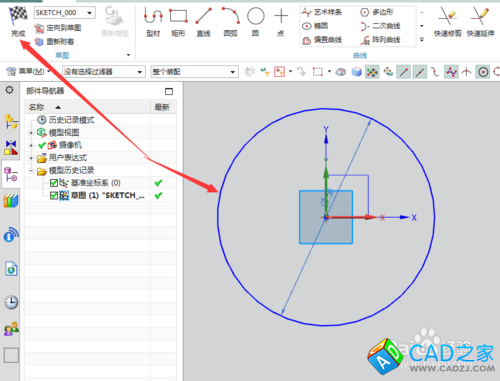

進入到草圖模塊后，繪制一個直徑為50mm圓；（這個圓的大小設計師可以自己訂尺寸），然后完成草圖；
![UG10.0教程：[57]如何在圓柱上畫斜線](/uploads/allimg/150308/134324Mb-3.jpg)
-

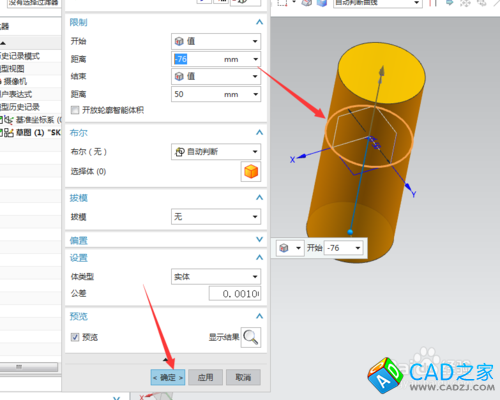

在返回到拉伸實體界面后，為圓柱鍵入其高度，（其值自定，也可按下圖輸入）
![UG10.0教程：[57]如何在圓柱上畫斜線](/uploads/allimg/150308/1343243146-4.jpg)
-

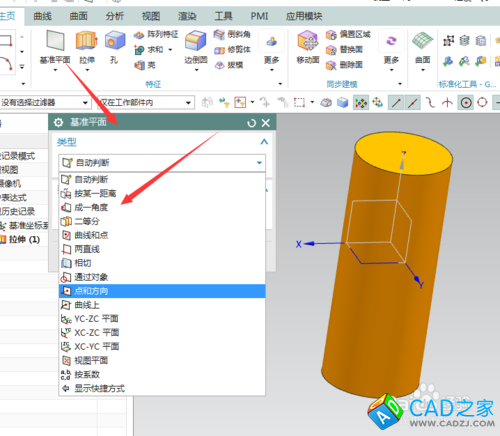

單擊基準平面創建工具，在彈出的基準平面對話框中，單擊成一角；
![UG10.0教程：[57]如何在圓柱上畫斜線](/uploads/allimg/150308/1343243301-5.jpg)
-

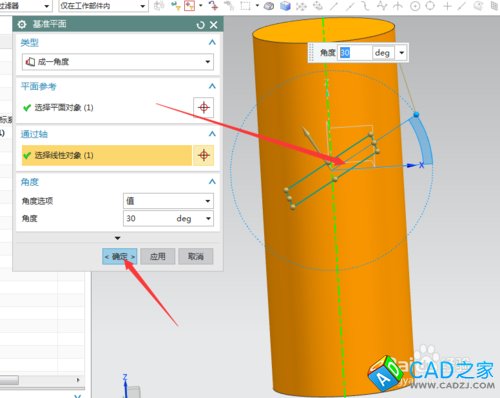

選XY平面為參考平面，隨意選擇一軸向，創建一基準平面；
![UG10.0教程：[57]如何在圓柱上畫斜線](/uploads/allimg/150308/13432425c-6.jpg)
-

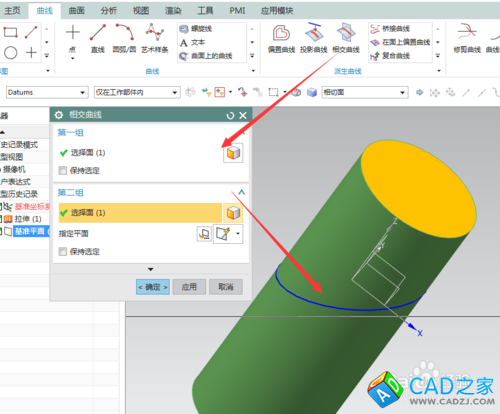

把繪圖界面切換到曲線中，然后使用相交曲線，選中圓柱面，然后選我們創建的斜的基礎平面，點確定后，就在垂直的圓柱面上創建了一組斜線。
![UG10.0教程：[57]如何在圓柱上畫斜線](/uploads/allimg/150308/1343244V3-7.jpg)
