在UG軟件中，對于曲線的生成有多種生成工具，可生成直線、圓弧、橢圓、樣 條、拋物線、雙曲線等等，特別值得一提的是，在UG軟件中，具有生成以方程 式表達的曲線的功能，且該曲線還具有相關性，即如果方程式變化時，曲線也 會跟著變化，這特別適合某些特定的需要，如凸輪的建模等。

　　在UG軟件中方程式曲線的建模步驟主要由兩步構成：第一步是建立表達式，第 二步是建立該方程式曲線，下面以一實例為例，說明其建立步驟。

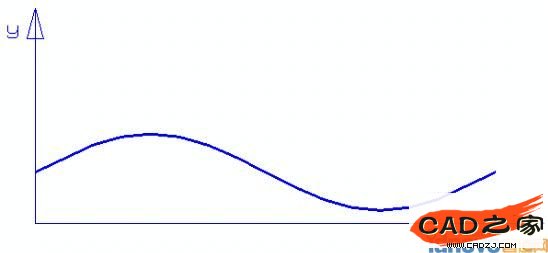

　　下圖是一凸輪曲線的展開圖，其方程式是：

　　y=30sinα+40 0≤α≤360

　　第一步是將以上方程轉換為參數方程

　　x=35*cos(α) 35為外圓半徑

　　y=35*sin(α)

　　z=30*sin(α)+40

　　α=360*t 0≤t≤1

　　注意：將方程轉化為參數方程時，一定要將其轉換為以變量t為參數的方程，在 UG中，t的變化范圍一定是從0到1。

　　第二步，將參數方程輸入為UG軟件中的表達式，對應以上參數方程，請輸入以 下表達式：

　　t=1

　　α=360*t

　　x=35*cos(α)

　　y=35*sin(α)

　　z=30*sin(α)+40

　　第三步建立曲線：

　　Toolbox->Curve…->Law Curve->提示定義X軸->選By Equation->提示定義X軸，輸入參數表達式->輸入t->提示定義X軸，輸入方程表達式->輸入 x->接著提示定義Y軸，同樣按照步驟定義Y軸和Z軸->選擇OK,生成所需曲線。

　　第四步建立實體模型，用UG軟件的其他功能，完成最終模型。
