圓柱型齒輪說好畫也好畫，說難也難，本節經驗講解使用UG10.0GC工具箱繪制圓柱型齒輪；在繪制齒輪前，需要先知道齒輪的參數，本例中所用的參數所下：齒數：50，模數5，壓力角20，齒寬60
-

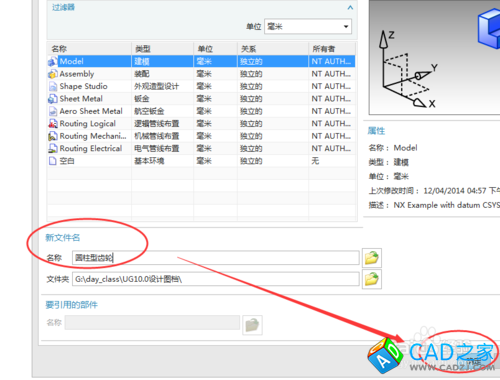

打開UG10.0軟件，并新建一個以“圓柱型齒輪”為名稱的圖檔；
-
-

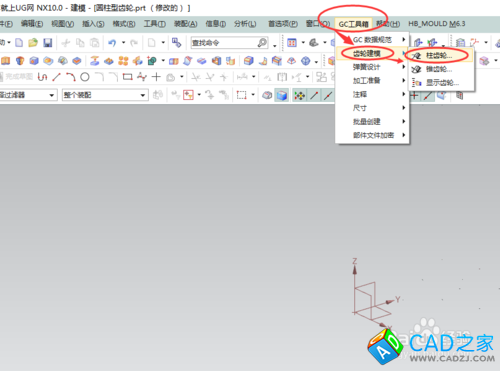

繪制齒輪所用到的命令為GC工具箱，其指令位置如下；
-

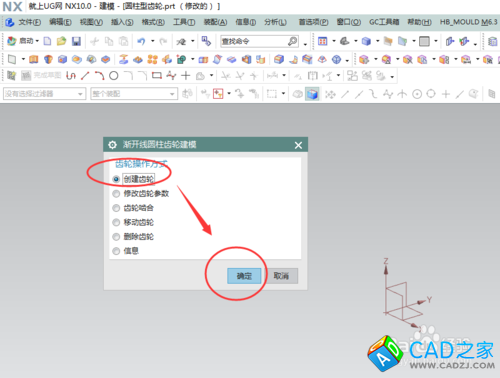

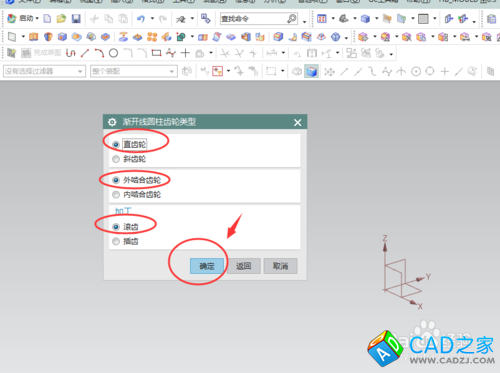

點開創建圓柱型齒輪，其對話框中的設置參數如下圖：
-

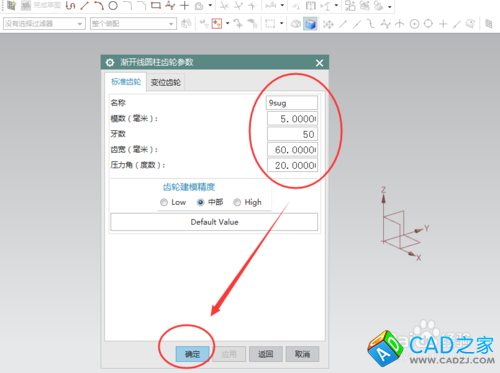

在彈出齒輪參數數據后，請按說明中的參數填寫；
-

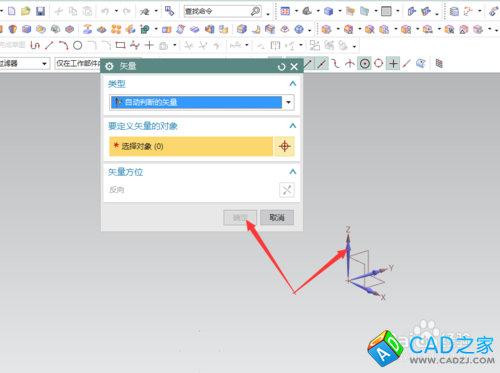

為齒輪指定坐標方向，有XYZ三向可以選擇；
-

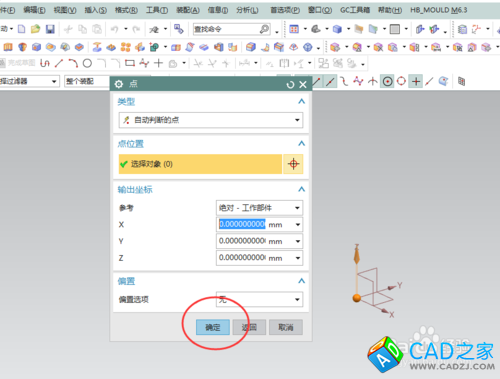

指定齒輪的放置點，按默認的即可；
-

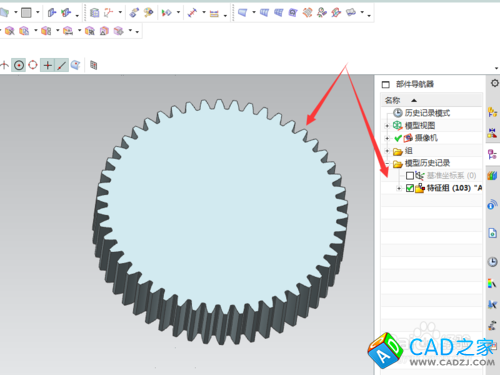

在一切的參數設置完成后，通過GC工具箱創建的齒輪如下圖；
-
說明：
要創建的齒輪名稱請以字母開頭，如A1等等；在沒有設計齒輪前，一定要先找到其各項的參數。
