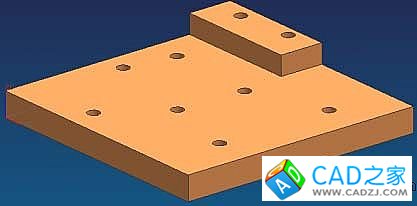

該操作能夠獲得點的X、Y、Z坐標值，并將該坐標值保存在圖紙上的EXCEL表格中。而且這些點的坐標值與點關聯。參見下圖，我們希望在一個EXCEL表格中輸出這些點的X、Y、Z坐標，并要求坐標值與點關聯。

步驟如下：

1. 在Modeling環境，InsertSketch
• 在WCS（0，0，0）創建一張草圖

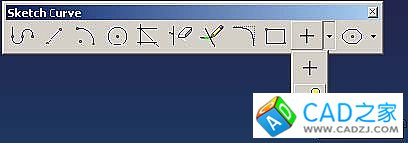

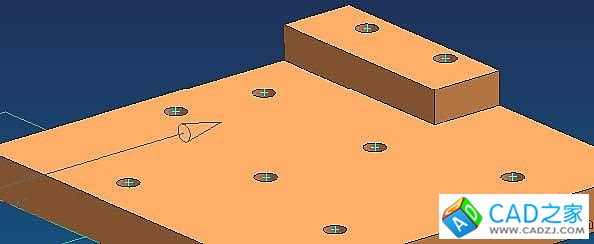

2. 創建關聯的草圖點Sketch Associative Points:

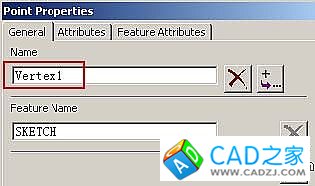

3. 仍然“激活Active”該草圖，選擇EditProperties, 選擇點，“OK”，主要是得到每個點的“Name”.


注1：該Name可以也可能顯示為“V1”， 取決于PreferenceSketch的設置

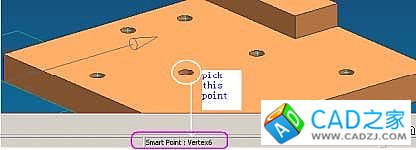

注2：還可以有更便捷的方法顯示點的名稱， 就是鼠標在每個點上移動， 會在UG圖形窗口右下的“Status Line” 顯示名稱
