建模目標：運用UG建模模塊建立雨傘的三維模型

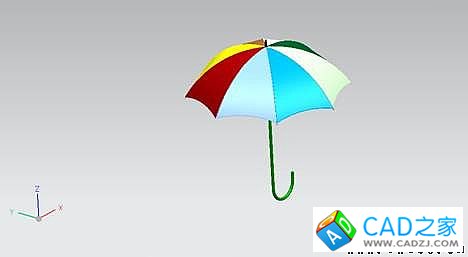

效果預覽：
建模步驟：

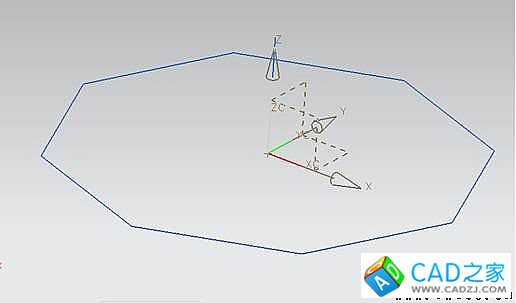

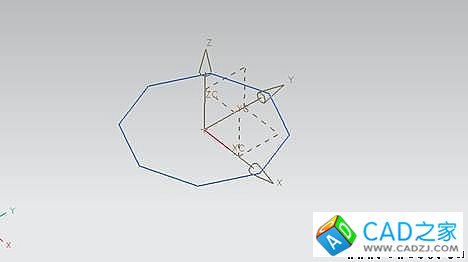

第一步、繪制正八邊形，內接圓半徑為50，如下圖所示。
第二步、建立一條起點在原點，長度為30，沿著Z軸的直線，見下圖。

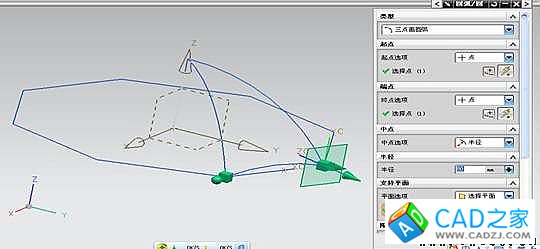

第三步、以八邊形的兩個端點及上步建立直線的頂點為中點建立下圖圓弧。
第四步、對圓弧進行修剪，留下四分之一圓弧，見下圖。

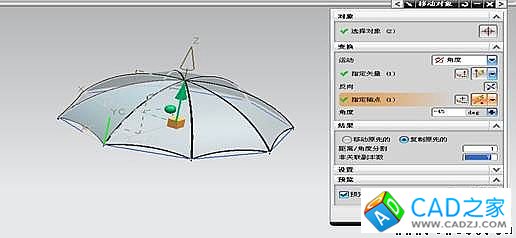

第五步、運用變換旋轉-45°建立同樣的圓弧，如下圖所示。

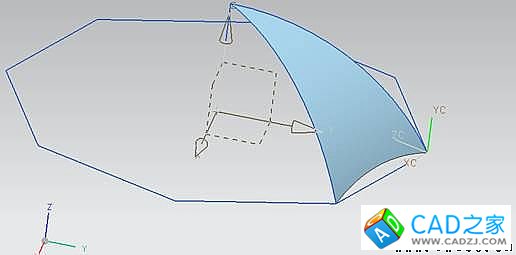

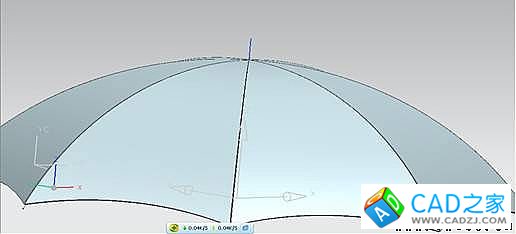

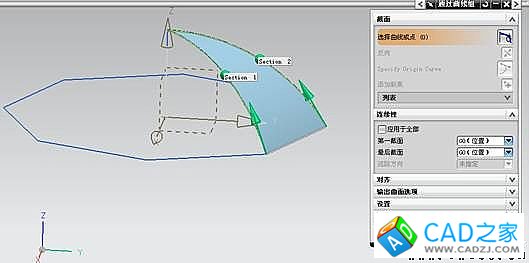

第六步、運用曲線組命令建立傘布的曲面，如下圖所示。
第七步、將WCS原點移到下圖位置，并繪制半徑為80的小圓弧。
第八步、以上步建立的曲線為截面進行對稱拉伸，拉伸距離為3，見下圖。

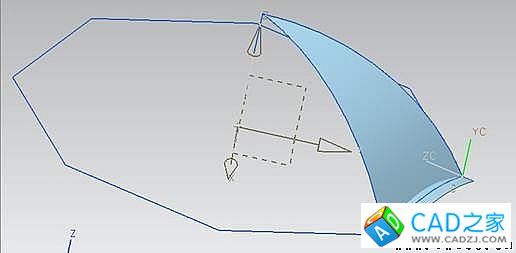

第九步、運用修剪體命令對傘布進行修剪，效果如下圖所示。

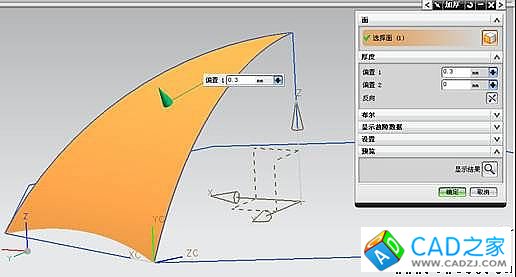

第十步、對傘布曲面進行加厚處理，如下圖所示。

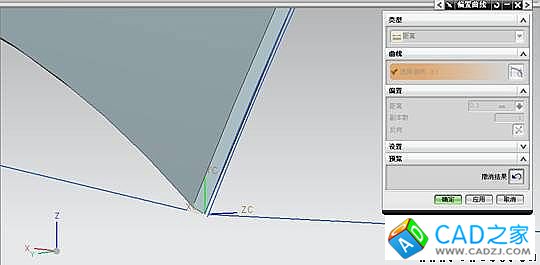

第十一步、對傘布的邊圓弧曲線進行偏置，距離為0.1，見下圖。

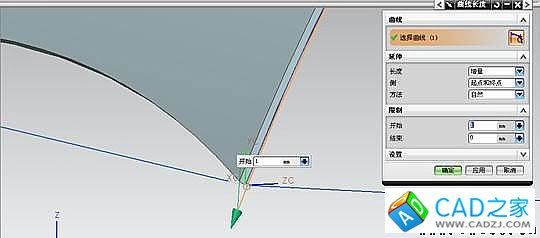

第十二步、將上步偏置的直線延長1mm，效果如下圖。

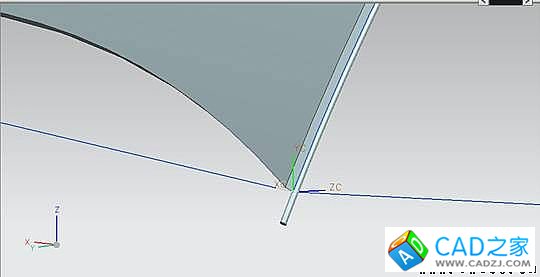

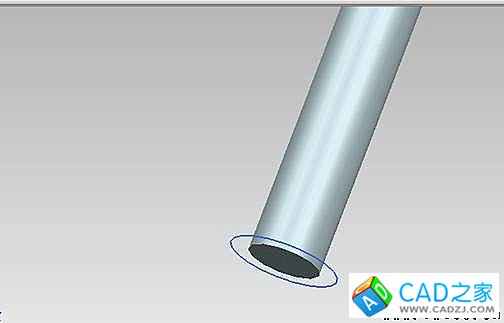

第十三步、以延長的曲線為導線，利用管道命令建立外徑為0.2的傘布支架，見下圖。
第十四步、對支架尾部的輪廓曲線偏置0.05，見下圖。

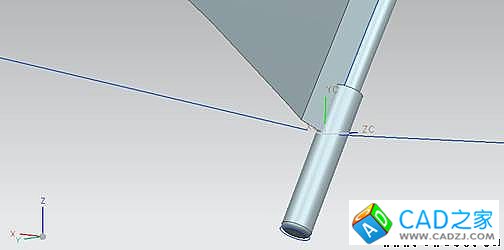

第十五步、接著利用拉伸建立支架腳，拉伸距離為1.5，并倒圓，見下圖。

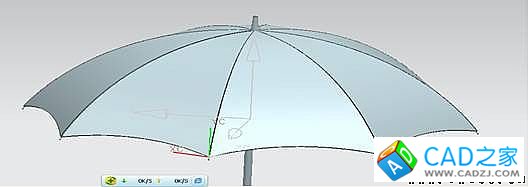

第十六步、利用變換命令復制其余的傘布及支架，如下圖所示。

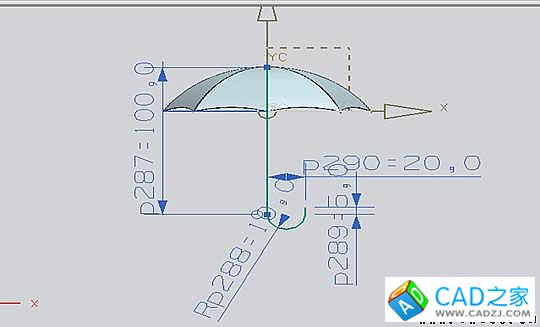

第十七步、建立傘桿及傘把的草圖，見下圖。
第十八步、運用管道命令建立傘把及傘桿，如下圖所示。
第十九步、在傘頂建立長度為5的直線，如下圖。
第二十步、運用管道建立傘頂尖，并拔模，如下圖所示。

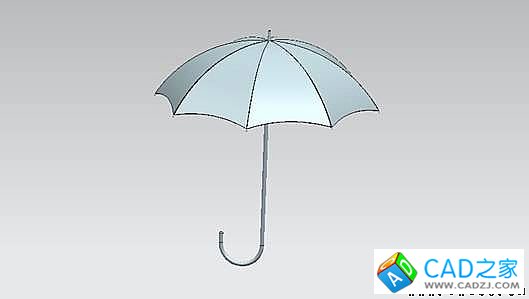

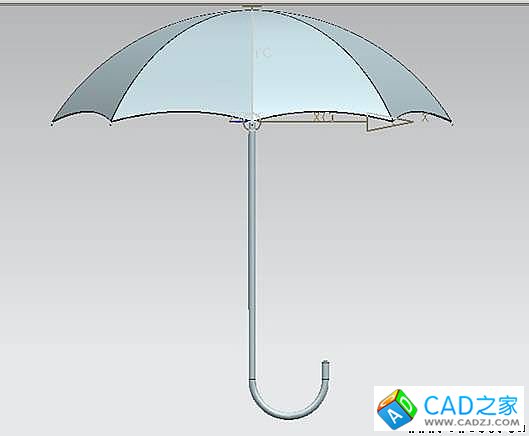

最終效果
