（16）調用【回轉
】功能，選擇第16步繪制的圓弧作為旋轉曲線，選擇第16步建立的直線作為旋轉軸，建立實體腿，如圖018.#p#分頁標題#e#
】功能，選擇第16步繪制的圓弧作為旋轉曲線，選擇第16步建立的直線作為旋轉軸，建立實體腿，如圖018.#p#分頁標題#e#
圖 018

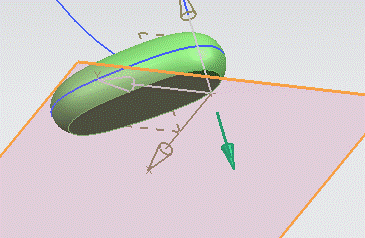

（17）調用【基準平面
】功能，選擇按照某一距離建立，選擇平面參考為X-Y平面，距離為-4，建立一個基準平面 。
】功能，選擇按照某一距離建立，選擇平面參考為X-Y平面，距離為-4，建立一個基準平面 。（18）調用【修剪體
】功能，修剪第17步建立的腿，如圖019所示。
】功能，修剪第17步建立的腿，如圖019所示。
圖 019

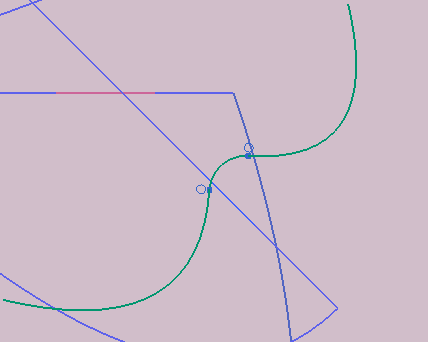

（19）調用【草圖
】功能，選擇第18步建立的基準平面建立草圖，調用【藝術樣條
】功能，建立曲線，調用【圓角
】功能，修整兩根曲線。如圖020所示。
】功能，選擇第18步建立的基準平面建立草圖，調用【藝術樣條】功能，建立曲線，調用【圓角】功能，修整兩根曲線。如圖020所示。
圖 020
（20）調用【格式-wcs-動態】功能，移動坐標軸。如圖021所示。使其Y軸與第16步建立的直線方向相同。
圖 021
（21）調用【草圖】功能，以移動后的X-Y平面作為基準平面建立草圖。調用【藝術樣條】功能，建立如圖022所示的曲線。
】功能，以移動后的X-Y平面作為基準平面建立草圖。調用【藝術樣條】功能，建立如圖022所示的曲線。
圖 022
調用【草圖
】功能，以移動后的Y-Z平面作為基準平面建立草圖。調用【藝術樣條】功能，建立如圖023所示的曲線.
】功能，以移動后的Y-Z平面作為基準平面建立草圖。調用【藝術樣條】功能，建立如圖023所示的曲線.
圖 023
（22）調用【掃掠

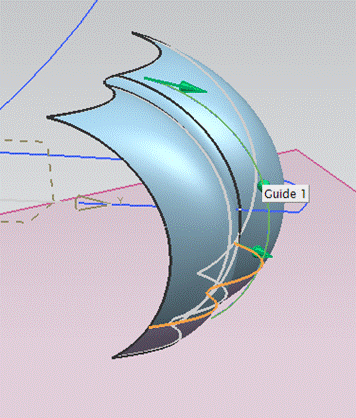

】功能，選擇曲線為第22步建立的曲線作為選擇曲線，選擇第23步建立的曲線作為引導線。得到片體如圖024所示。
】功能，選擇曲線為第22步建立的曲線作為選擇曲線，選擇第23步建立的曲線作為引導線。得到片體如圖024所示。
圖 024

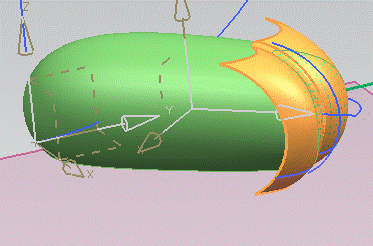

（23） 調用【修剪體】功能，選擇腿為要修剪的體，道具為第24步建立的曲面。如圖025所示。
】功能，選擇腿為要修剪的體，道具為第24步建立的曲面。如圖025所示。
圖 025
（24）調用【邊倒圓

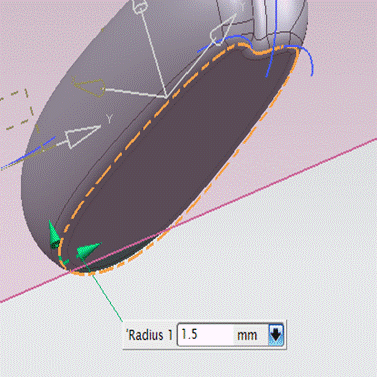

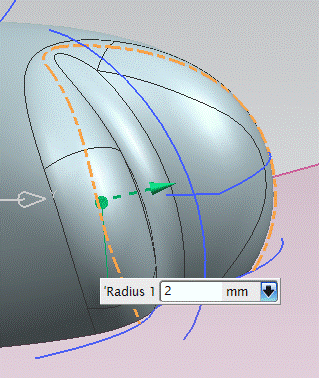

】功能，選擇腳趾處輪廓曲線到邊圓，到邊圓半徑為2mm，調用【邊倒圓】功能，選擇腳掌處輪廓曲線到邊圓，到邊圓半徑為1.5mm，得到如圖026所示圖片。
】功能，選擇腳趾處輪廓曲線到邊圓，到邊圓半徑為2mm，調用【邊倒圓】功能，選擇腳掌處輪廓曲線到邊圓，到邊圓半徑為1.5mm，得到如圖026所示圖片。
圖 026#p#分頁標題#e#
（25） 將坐標軸調整回來原來的位置。
（26） 以坐標軸的X-Z面為基準鏡像腳部。
（27） 以坐標軸的X-Z面建立草圖，調用樣條曲線建立如圖027的圍巾的輪廓曲線，以Z軸為中心鏡像曲線。
圖 027
（28以坐標軸的Y-Z面建立草圖，調用樣條曲線建立如圖028的圍巾的輪廓曲線.
圖 028
（29）以頭部和身體相交的圓作為基準建立基準平面，
（30）以31步的基準平面建立草圖，調用【投影曲線
】功能，投影出頭部和身體相交的圓。
】功能，投影出頭部和身體相交的圓。（31）調用【掃掠
】功能，選擇第29步和30步建立的4條曲線作為截面，選擇第32步得到的圓作為引導線建立圍巾，如圖029
】功能，選擇第29步和30步建立的4條曲線作為截面，選擇第32步得到的圓作為引導線建立圍巾，如圖029
圖 029

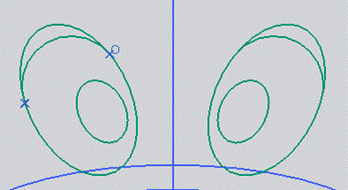

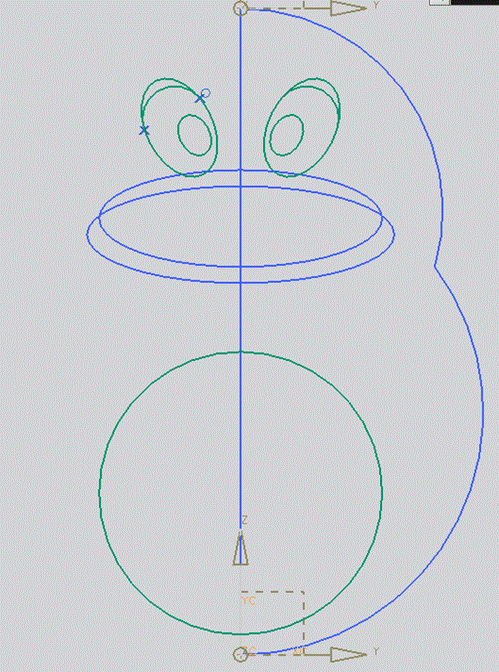

（32）以Y-Z平面作為基準面建立草圖，建立眼睛。建立一個橢圓，然后調整大半徑和小徑的大小，然后調整角度和中心的位置。調用【配置文件
】功能，選擇圓弧，建立眼眉的弧線。再建立一個小的橢圓，調整位置和大小半徑的值，作為眼珠的黑影。再鏡像曲線。在點（0 ，0，20）處建立一個半徑為17.5的圓。如圖030所示。
】功能，選擇圓弧，建立眼眉的弧線。再建立一個小的橢圓，調整位置和大小半徑的值，作為眼珠的黑影。再鏡像曲線。在點（0 ，0，20）處建立一個半徑為17.5的圓。如圖030所示。
圖 030
（33）調用【分割面

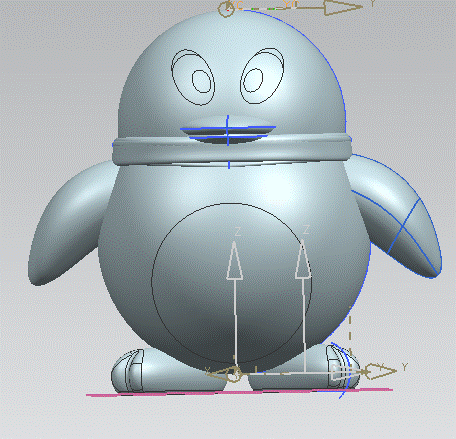

】功能，選擇要分割的面為頭部和身體的面，分割對象為第34步建立的曲線，投影方向為X軸的正方向。得到如圖031圖形。
】功能，選擇要分割的面為頭部和身體的面，分割對象為第34步建立的曲線，投影方向為X軸的正方向。得到如圖031圖形。
圖 031
（34）在頭頂部建立一個平行于X-Y平面的基準平面，以這個基準平面建立草圖，作一個過Z軸，且平行于X軸的線段，

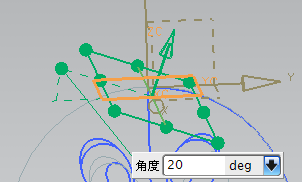

（35）作一個基準平面與36步的基準平面夾角20度，且以上一步建立的線段作為旋轉軸的平面。
（36）調用【截面曲線
】功能，剖切對象為頭部，剖切平面為37步建立的平面。
】功能，剖切對象為頭部，剖切平面為37步建立的平面。（37）以37步建立的平面作為基準建立草圖，以38步的倒的圓的圓心作一個半徑為30mm的圓。完成草圖，拉伸1mm。
（38）在39步建立的圓柱面上選擇38步建立的圓向外偏置3mm的一個圓，拉伸這個圓，拉伸高度為10mm。調用【拔模
】功能，矢量向上，固定的面為底面。

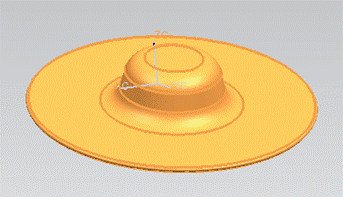

】功能，矢量向上，固定的面為底面。（39）選擇帽子的兩個部分求和，選擇圖示的邊倒圓4mm，選擇帽子最大輪廓處的上下邊倒圓0.5mm。得到帽子如圖032所示。
圖 032
（40）將所有實體求和。
（41）調用【編輯對象顯示

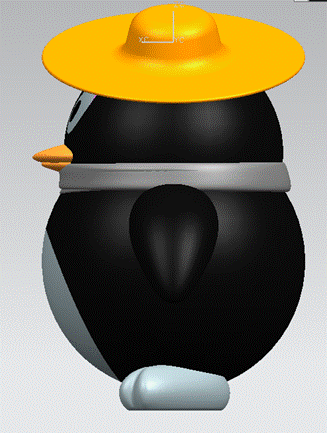

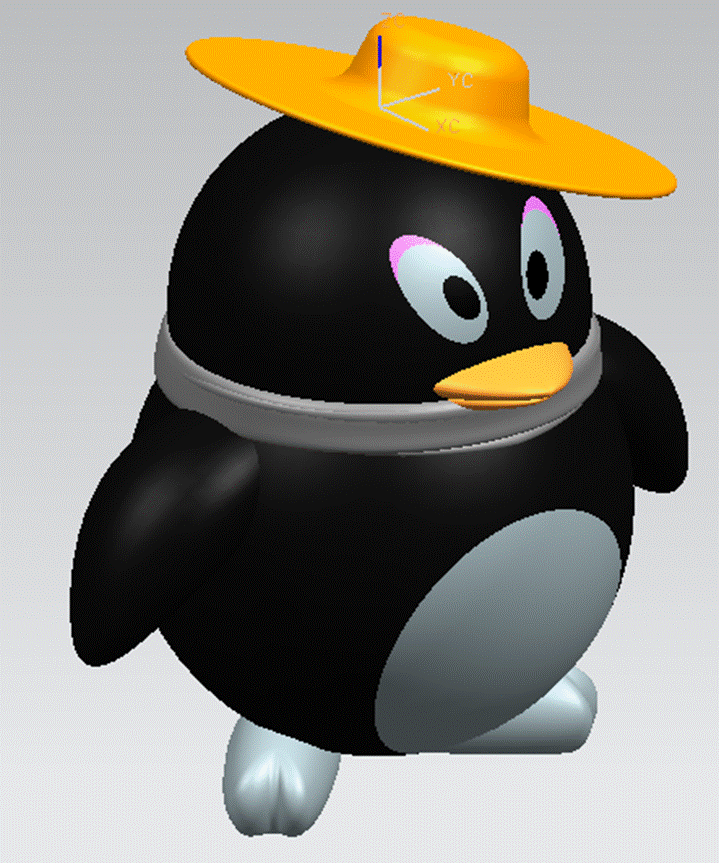

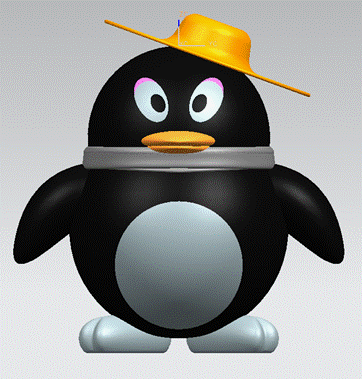

】功能，更改各個面得顏色，得到圖形如034所示。
】功能，更改各個面得顏色，得到圖形如034所示。（42）選擇（格式-移動至圖層-類型過濾器-實體），全選所有實體，將其移動至10號圖層，并選擇10號圖層可見，其他圖層不可見。完成后圖像如圖034所示。
