分析模型

    欲分析零件：

    1.單擊是 (推薦) 接受默認網格設定。

    2.單擊下一步。

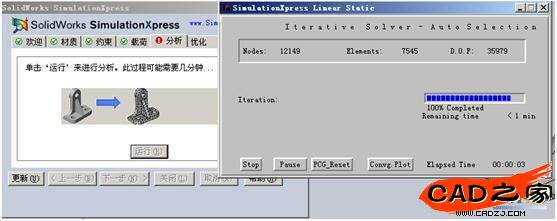

    3.單擊運行。

    分析開始，并且一進展標識出現。


   結果標簽的第一個熒屏列舉模型的最低安全系數大致為 7.6，這意味著模型在指定的載荷和夾具下不應失敗。

計算最大力

    根據應力分析的線形靜態假設，我們可計算最大力如下：

• 每個面所應用的力 = 1500 磅
• 估計的最低安全系數 = 7.6
• 一般而言，如果我們應用相當于當前載荷乘以所計算的最低安全系數的新載荷，零件的關鍵區域將開始屈服。
• 在此例中，如果我們給兩個面的每個面應用大約為 1500 X 7.6 = 11,400 磅的力，零件的關鍵區域將開始屈服。

更改單元大小

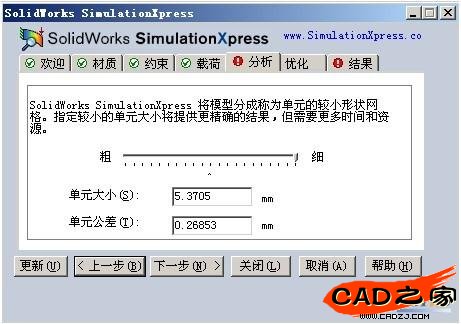

    若想研討更改結果上單元大小的效果，您更改默認的單元大小并重新分析零件。欲更改單元大小并重新分析零件：

    1.單擊分析標簽。

    2.單擊不、我想更改設定，然后單擊下一步。

    3.將滑桿拖到最右邊位置。

    單元大小更新到 5.3705 ，單元公差更新到 0.26853

    4.單擊下一步。

    請注意感嘆號出現在分析和結果標簽上。


    5.單擊運行。

    當分析完成時，結果標簽出現。

    新的安全系數為 7.7，與原有 7.6 的差異約為 2%。此小差異表示以前的結果正確。
