應用夾具

    在夾具標簽上，輸入零件如何被支持的信息。

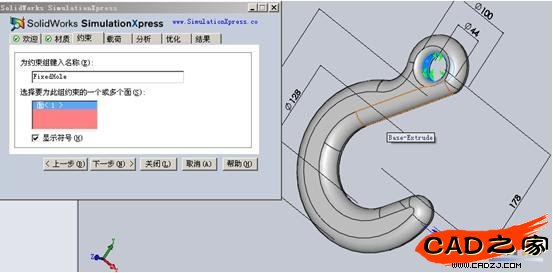

    欲修復孔的面：

    1.單擊下一步往下繼續。

    2.為夾具鍵入一名稱，如 FixedHole。

    3.在圖形區域中，單擊孔的面。

    面<1>(Face<1>) 出現在選擇框中，夾具符號出現在所選的面上。

    4.單擊下一步。

    FixedHole 出現在夾具框中。

    5.單擊下一步。

    載荷標簽出現。

應用載荷

    應用一3000 磅的向下力。

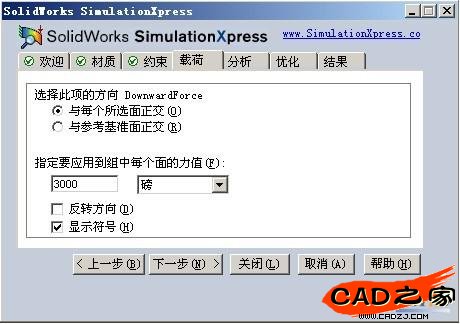

    欲應用力：

    1.單擊下一步往下繼續。

    2.選擇力并單擊下一步。

    3.在載荷名稱框中鍵入 DownwardForce。

    4.在圖形區域中選擇圖例所示的兩個面。

    面<1> 和面<2> 出現在選擇框中。
