副標題#e#   1問題的提出

    SolidWorks在機械設計中的顯著特點，在于它能直接由三維模型生成二維工程圖，不需要設計人員重新繪制。但SolidWorks生成的二維工程圖是一個純粹的幾何關系表達.而二維工程圖是一種特殊的工程語言，國家標準《機械制圖》(GB4458.1-84,GR4457.5-84)對二維工程圖的表達有具休的規定，如對稱幾何關系的表達，軸的剖視表達，機件的肋、輪輻及薄壁的剖視表達，不同零件剖面線的方向與疏密程度、零件編號、基準符號大小等等。二維工程圖中出現的這些人為制定的標準、特殊表達方法，在SolidWorks生成的工程圖中是不存在的，因此需要設計人員按照國家《機械制圖》標準進行修改，才能形成完整的工程圖。

    2 SolidWorks工程圖規范化處理的研究

    下面以某一傳動機為例，說明對SolidWorks工程圖規范化處理的方法。

    2.1剖面線的編輯

    國家《機械制圖》標準規定:在剖視圖中，相接觸的兩零件的剖面線方向相反。3個或3個以上零件相接觸時，除其中2個零件的剖面線傾斜方向不同外，第3個零件應采用不同的剖面線間隔。對一些實心桿件(如軸、拉桿等)和一些標準件(如螺母、螺栓、銷等)，若剖切平面通過其軸線(或對稱線)，則不畫剖面線。而由SolidWorks轉化的工程圖，如圖1所示、剖切到的部位一律加剖面線，且剖面線傾斜方向和間隔(或疏密大小)都是一樣的，因此需要設計少、員重新編輯。剖面線的編輯包括剖面線的添加與刪除，剖面線傾斜方向和疏密大小的改變。編輯剖面線的方法為:

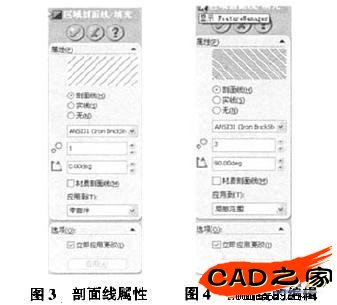

    (1)擊所要編輯的區域，SolidWorks以該點向四周搜索一封閉區域，并在封閉區域的周圍用綠線顯示，同時出現編輯剖而線屬性管理器，如圖3所示。

    (2)將"材質剖面線"，前面的"V"去掉，對話框上面的灰色顯示變為高亮顯示，此時剖面線處于編輯狀態。

    (3)選擇"無"前面的單選按鈕，則刪除封閉區域里的剖面線;改變"剖面線圖樣比例"的大小，則改變剖面線的疏密大小，值越大，剖面線越密，反之，剖面線越疏;改變"剖面線圖樣角度"的大小，則改變剖面線的傾斜方向，角度值一般取0°或90°。

    (4)勾選"上立即應用更改"，則編輯生效。對于圖1的裝配圖，根據以上的編輯方法，在軸內部單擊鼠標，選擇剖面線屬性管理器中的"無"單選按鈕，則刪除軸的剖面線。單擊滾動軸承外圈，如圖4所不，將"剖面線圖樣比例"的值改.為3,"剖面線圖樣角度"的大小改為90在"應用到"下面選擇"局部范圍"，則外圈與相接觸的兩零件的剖面線方向相反。單擊滾珠，選擇剖面線屬性管理器中的"無"單選按鈕，在"應用到"下面選擇"局部范圍"，則刪除滾珠剖面線。
