3蝸輪三維參數化設計系統的關鍵技術

    3.1跨CAD平臺技術

    宏是從軟件內部編程角度操作其對象的方式，它是一段定義好的操作，它可能是一批指令的集合，也可能是一段程序代碼。可以用VB的函數Createobiect創建一個三維CAD軟件的程序?qū)ο螅ㄟ^(guò)對程序?qū)ο蠹捌渥訉?duì)象的方法、屬性的調用，可操作圖形數據庫。宏記錄是一個較為普遍的功能，幾乎所有的三維機械CAD軟件都有該功能，經過宏記錄得到的宏文件通過編輯都可以被VB或CC++編程語言調用。

    3.2蝸輪實體建模

    蝸輪的建模難度很大，難就難在螺旋齒分布在圓弧表面上。下面是具體的建模方法:


    (1)首先應用Solidworks的凸臺掃描操作，生成蝸輪的基體部分。

    (2)根據蝸輪的螺旋線與蝸桿的螺旋線是同一條線，在圓弧面上做出蝸桿的螺旋線(如圖7)。

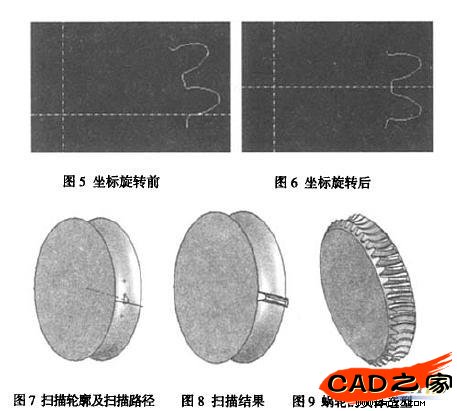

    (3)在中間平面上，作出漸開線齒廓曲線。由于用直角坐標系計算出的漸開線上各點坐標連線與X軸不對稱，做齒廓的另一側有困難(如圖5)，故通過坐標軸的旋轉將漸開線上各點坐標變換到與X軸對稱的位置(如圖6)。(注:圖6和圖7取自于作者與上海通用控制自動化有限公司聯合開發的編控一體化CAD/CAM系統)然后通過VB編程用繪制樣條曲線的方法，把齒廓上各個點連接起來，得到蝸輪中間平面內漸開線齒廓曲線草圖(如圖）。

    (4)用凸臺掃描命令，以該草圖為掃描輪廓、蝸桿的螺旋線為掃描路徑進行掃描，得到蝸輪的一個齒。如圖8所示。

    (5)用圓周陣列的命令生成所有的齒，再通過切除掃描對蝸輪進行倒角，最終得到蝸輪的實體造型(如圖9)。

    3.3宏文件的編輯

    首先通過SolidWorks設計出蝸輪基體，并把蝸輪基體生成的全過程經過宏記錄轉變成宏文件。把宏文件和齒形生成程序結合，即把蝸輪建模的全過程記錄為宏文件，找出宏文件中與模型生成有關的關健函數。確定關鍵函數中的關鍵常數，弄清楚關鍵常數的變化對實體模型的影響。把關鍵常數用變量替換，這樣就完成了齒輪參數化程序的建立。由于宏文件是自動記錄生成的，在宏文件中有一些語句并無實際作用，刪除它并不影響程序的執行結果。

    將編輯好的宏文件放入"蝸輪建模"鍵的CLICK事件中。每次點擊"蝸輪建模"鍵，在三維機械CAD軟件Solidworks環境下，打開一張新零件圖進行蝸輪三維實體建模，即可得到所需要的蝸輪實體。

    4結論

    蝸輪的造型比較復雜，是三維機械CAD設計的難點。系統完成了蝸輪實體的變量化自動生成，其思路和方法可以應用到其他復雜曲面零件的自動造型。在蝸輪蝸桿的設計過程中，始終體現了所有設計數據的全關聯，使設計結果具有延續性和繼承性，體現了柔性工程的設計理念，使產品的設計更具有.彈性。實踐證明，蝸輪三維參數化設計系統縮短了蝸輪設計制造的時間，提高了設計精度，簡化了加工過程，在蝸輪設計制造中具有重要的實用價值。
