5.3喉口上擋板對機身剛度的影響

    從圖8看出，喉口上擋板厚度變化對機身的剛度影響很小，可以忽略不計，但考慮到擋板上要安裝其他附件，可以盡量減小鋼板厚度，以節約板材。

    5.4 機身優化設計

    構成沖床機身的主要部件有側板、加強板、喉口立柱、喉口上擋板、喉口下擋板、沖口立柱、工作臺以及一些其他擋板等。為了簡化優化過程、所選取的設計變量主要是機身各部分的板厚、在這里主要選取側板、加強板、喉口立柱、喉口上擋板、喉口下擋板、底板的厚度作為設計變量，以機身的總體積作為最
    終優化目標，以機身的最大Von Mises應力和機身最大變形為約束條件。

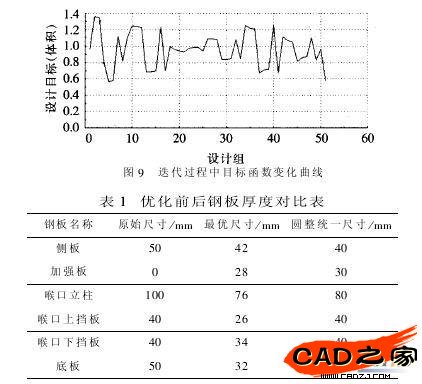

    在COSMOS中經過51次迭代、運算過程中體積隨迭代次數變化關系圖如圖9所示、從中選取一組最優結果、并將優化的尺寸進行圓整統一后作為最終優化結果。優化前后鋼板厚度對比如表1所示。


    優化后、機身最大變形由1.028減小為0.942機身剛度比以前略有增強、機身總重量減小了468 kg與原來相比節約鋼材6%，降低了生產成本，進一步提高了產品的競爭力。

    6結論

    運用有限元方法對某新型肘桿式數控轉塔沖床機身進行受力分析計算與結構優化，能夠準確地計算出機身各個部位的應力和應變。在保證機身強度、剛度的前提下，提供最優化機身的焊接結構形式與焊接鋼板厚度。使所設計的機身具有最好的使用性能和最低的材料消耗與制造成本，以便獲得最佳的經濟效益和社會效益。
