<4> 皮帶位置基準面

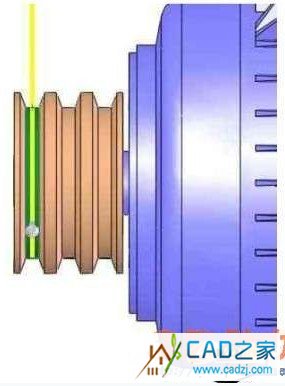

    系統可以自動生成皮帶位置的默認基準面，是用戶選擇的圓柱面的中間平面，如圖5所示。這個平面也是生成的皮帶草圖的草圖平面，這里可以不指定基準面。

圖5  皮帶位置基準面

    <5> 皮帶屬性

    在【屬性】選項組中定義皮帶的屬性，這里選中【生成皮帶零件】復選框。

    <6> 完成

    單擊【確定】按鈕完成。如果用戶選中了【生成皮帶零件】復選框，系統將提示用戶給定皮帶零件的名稱，這里給定零件名稱為“皮帶1”。皮帶特征、皮帶零件以及皮帶配合顯示在FeatureManager 設計樹中。

    皮帶配合：顯示在“配合”文件夾中，皮帶配合可以驅動兩個皮帶輪按照合理的方式轉動。

    皮帶特征：皮帶特征是裝配體特征。如圖6-95 所示，皮帶特征中顯示了皮帶的長度。

    皮帶零件：生成的皮帶零件顯示在“皮帶”特征分支之下，零件中只包含一個從皮帶草圖中派生的草圖。

    <7> 皮帶配合

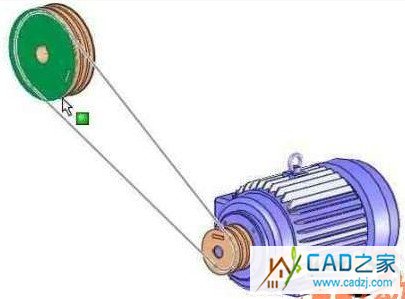

    建立皮帶配合后，皮帶輪之間就會按照皮帶傳動的方式轉動，如圖6所示，旋轉其中一個帶輪，另一個帶輪也按照傳動方式轉動。

圖6  皮帶傳動

    <8> 打開零件

    打開“皮帶1”零件，零件中目前只包含一個草圖，該草圖派生自皮帶草圖。

    <9> 完成零件

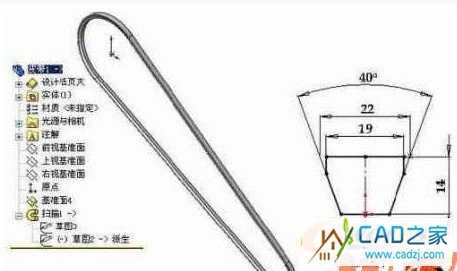

    讀者可以使用掃描的方式完成三角帶的建立，如圖7所示。

圖7    完成零件

    <10> 完成裝配

    讀者可以使用一個特征驅動的陣列完成3 條皮帶，如圖8所示。

    圖8  完成裝配

    <11> 保存裝配體

    保存裝配體文件，并關閉所有文件窗口。
