在一些高科技產業領域里，重要的電子線路板上的元器件的焊接，往往需要高清潔度的工作環境。使用正常焊錫絲焊接時，總會避免不了出現助焊劑飛濺，"爆錫球"等現象。用防錫爆錫絲打孔機處理過的焊錫絲焊接能解決上述問題帶來的種種不良后果。

　　1 功能及用途

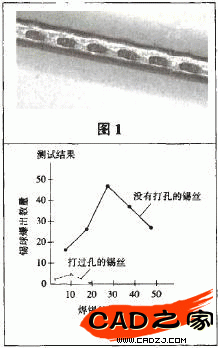

　　防錫爆錫絲打孔機是在送錫的同時，經過精密加工的刀狀齒輪在焊錫絲表面(由表面向中心)打出一排連續、均勻的孔(如圖1)。在焊接時，受熱沸騰的助焊劑從孔中溢出，有效防止了助焊劑飛濺，從而大幅度的降低了"爆錫球"(如圖2)的現象。更由于助焊劑的溢出，使焊錫本身的潤濕性得到明顯的改善，增強焊料的可焊性及流動性，有效地解決虛焊等問題，焊點也顯得圓潤光滑。

　　2 利用SolidWorks進行設計建模

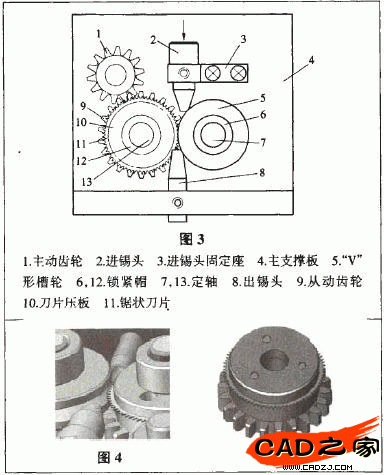

　　SolidWorks是一套較好的三維造型軟件，零件實體建模功能較強大，其摹本建模特征有：拉伸凸臺/切除、旋轉凸臺/切除、掃描凸臺/切除、放樣凸臺/切除、以及曲面造型等，為設計師們提供了其優秀的設計環境。模型如圖3、圖4所示，錫絲打孔機的結構由主支撐板、電機主動齒輪、齒輪刀片組件(此組件由從動齒輪、鋸齒形刀片、刀片壓板組成，如圖5)、副從動輪、進錫頭、進錫頭支撐架、出錫頭等組成。

　　當焊錫絲由進錫頭插入(箭頭所指方向)到齒輪刀片組件和"V"形槽輪之間時，由電機主動齒輪帶動裝在定軸上的齒輪鋸狀刀片組件轉動，此時鋸狀刀片刀尖扎入到焊錫絲里面。由于在"V"形槽輪的定位作用下，同時帶動焊錫絲向前移動，并經出錫頭將打好孔的焊錫絲送出。

　　由于錫絲打孔機在焊錫絲卜的孔要正好打到焊錫絲的軸芯(為了最大限度的在焊接時控制助焊劑的飛濺)，但由于有多種規格的焊錫絲，即打孔深度各不相同，而要想讓錫絲打孔機適應各種規格的焊錫絲(本機適應焊錫絲直徑由Φ0.4mm到Φ2.0mm)，我們設計成一種規格的焊錫絲對應一種刀片和一種"V"形槽輪以及一種進錫頭;當打孔機要打不同焊錫絲時，只要換上相對應的齒輪刀片組件和"V"形槽輪以及進錫頭即可。

　　3 結語

　　實際生產證明，此款錫絲打孔機有相當大的市場，使用效果和國外同類型的機器的效果幾乎一樣，且比國外的要便宜許多
