1.我們可以把一般尺寸轉化為縱坐標尺寸，右鍵點選要轉化的尺寸選擇“切換縱坐標/線性”，然后按照提示選擇其中一尺寸界線作為縱坐標原點（0點），即可把一般尺寸轉化為縱坐標尺寸，如圖2。

圖1

圖2

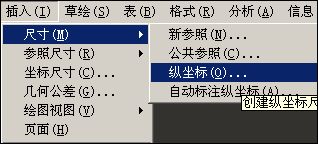

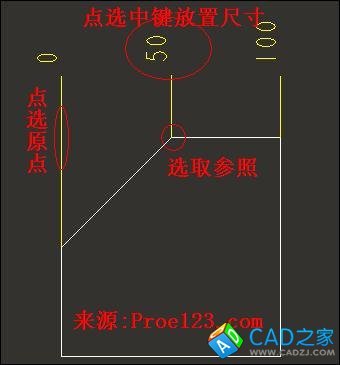

2.現在已經創建了縱坐標的原點，下面來標注其他縱坐標尺寸。點選“插入”菜單->“尺寸”->“縱坐標”，如圖3。按照提示，首先選擇縱坐標原點尺寸界線，再點選要標注的尺寸的參照，選擇合適的位置放置尺寸，如圖4。

圖3

圖4

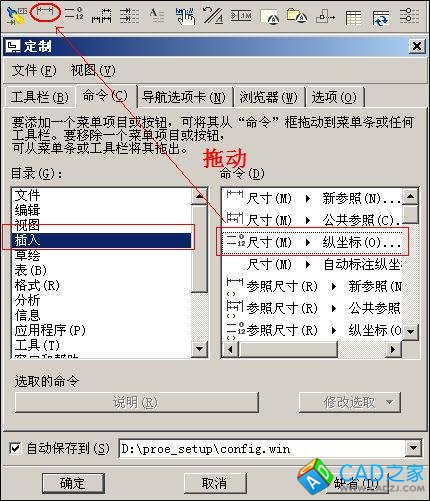

3.設置縱坐標圖標，點選“工具”菜單->“定制屏幕”在“定制”對話框中把縱坐標圖標拖動到工具條中，如圖5。

圖5

注：圖中有點小小的錯誤，圈的位置有誤，抱歉！
