本文介紹了照片描繪技術快速創建高質量的技術插圖相關內容。

　　在繪制特殊視圖時節省時間、精力及成本的提示和技巧

　　作為全球領先的機艙內部產品制造商的一名技術插圖畫家，Bert Witsmeer 多年來為許多復雜的產品創作了技術插圖。雖然插圖應用程序取得了很大的進步，但整個過程仍然費時費力。

　　不過，利用如今功能強大的出版工具，Witsmeer 先生可以更快速輕松地完成工作，特別是在繪制很難甚至無法在 3D 中創建的特殊視圖時。大公司和小公司的技術插圖畫家都可以從這些工具中受益，在節省時間、精力和金錢的同時繪制出質量更高的插圖。

　　為荷蘭的 B/E Aerospace 制作 CMM

　　B/E Aerospace, Inc. 是全球領先的機艙內部產品制造商，產品適用于客機和商務噴氣機。B/E Aerospace 位于荷蘭 Nieuwegein 的工廠生產范圍廣泛的食物和飲料制備設備，包括多種烤箱、咖啡機和熱水器。所有這些設備均由 Nieuwegein 工廠開發、制造、銷售和維護。

　　在 Nieuwegein 生產的所有設備均需要獲得元件維護手冊 (CMM)的支持。所有 CMM 均按照 ATA iSpec2200 規程編輯，而且文字語言依照 Association European des Conductors de Materiel Aerospatiale(AECMA) 用簡化英語寫成。

　　CMM 包含供維護人員了解如何翻修、維護或維修設備的所有必要信息。CMM 中提供的其他一些章節涉及到設備的操作、分解、裝配和清潔，另外還提供了電氣圖。

　　技術插圖：過程如何改變

　　CMM 中非常重要的一章是帶插圖的零件列表。這一章包含所有組件繪圖，從頂層到底層。每幅插圖均包含完整的零件列表。

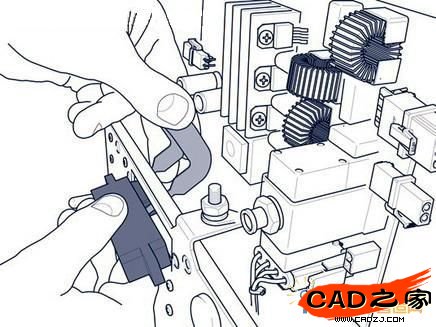

　　CMM 中的技術插圖示例。它是使用照片描繪技術創建

　　過去，B/E Aerospace 的技術出版部門使用 AutoCAD® 和 BetterWMF來創建所有必需的插圖。雖然這些插圖起到了作用，但它們是非常基礎的，而且必須從頭開始繪制，而這是一項非常費時費力的工作。后來引入了 Autodesk Inventor，因此可以將許多組件和零件導出為 AutoCAD 格式，這略微減少了手工工作量并提高了CMM 的插圖質量。

　　B/E Aerospace 憑借經驗很快就發現上述組合并不足夠好。B/E Aerospace 的技術插圖畫家 Bert Witsmeer 解釋道：“我們尋找與3D 開發軟件有更密切交互的插圖解決方案，而且需要減少耗費時間的步驟，以便創建和加工我們所需的高質量插圖。這就是我們的目標…。最終，我們找到了 Arbortext IsoDraw CADprocess”。

　　B/E Aerospace 的技術插圖部門在很短的時間內就能通過 Arbortext IsoDraw CADprocess 中的功能獲得巨大的好處。該部門可以更快速輕松地創建所有插圖，而且插圖質量有了非一般的提高。Arbortext IsoDraw CADprocess 允許重復使用 Autodesk Inventor 文件來創建重要的技術插圖，因此，它是理想的解決方案。

　　某些手工方法仍然優于自動化方法

　　自從在 2006 年引入 Arbortext IsoDraw CADprocess 以來，Witsmeer已經能夠非常熟練地使用它的功能，而且試驗了它的許多先進的方法來創建最佳的插圖。Witsmeer 說：“Arbortext IsoDraw 有一個明顯與眾不同的重要特點，也即它是由插圖畫家設計并且供他們使用的，它遠遠不止是一個轉換工具。Arbortext IsoDraw 覆蓋了大部分技術插圖任務的每一個重要方面。我最喜歡的工作任務之一就是照片描繪，而且我想分享我的經驗以及一些有用的提示和技巧。”

　　在大多數情況下，Witsmeer 使用照片描繪來創建在 3D 中很難甚至無法創建的帶插圖的特殊視圖。添加人體的手部，或者創建帶有消失點和其他視點的特殊視圖，都是此類視圖的一個很好例子。另一個很好的例子是處理產品的某個非常復雜的零件，您必須將其顯示為小視圖，而且只需要粗略的輪廓。在這些例子中，描摹最重要的線條將比清理矢量圖形要輕松得多。

　　在這里，用數碼相機拍攝清晰的快照會輕松得多，這些快照充當著非常好的插圖模板。Witsmeer 在 CMM 或服務公告中最頻繁地使用照片描繪，因為需要在這兩處為 B/E Aerospace 的客戶提供專業的分解/ 裝配說明。

　　整個過程的第一步是打開 JPEG 文件，然后將照片“鎖定”到一層上。描繪照片是很簡單的，因為插圖畫家經常可以通過關閉快照(在背景層中)來檢查插圖的進展。

　　務必要考慮的一點是，決定如何應用粗線和細線。只需有一點經驗，同時看一看標準插圖中的一些示例，您就能看明白 Arbortext IsoDraw CADprocess 如何自動利用流行的粗線和細線技法作出選擇。在拍攝了快照后，有時某個特殊項目可能會變得有一點模糊。

　　在這種情況下，Witsmeer 使用 Autodesk Inventor 來搜索該特定的項目， 然后將其導出為 3D IGES 格式。在 Arbortext IsoDraw CADprocess 中，他可以通過 X-Y-Z 軸處理該項目，這與照片上描述的同一位置相匹配。然后，他可以將該項目投影到他包括在描繪的插圖中的 2D 插圖。Witsmeer 說：“此方法產生了令人印象深刻的結果”。

　　要了解照片描繪的實際工作方式，需要遵守一些準則。關鍵在于盡可能多地練習照片描繪，以及通過 Internet 仿效一些很好的例子。在創建了幾幅插圖后，您將會發現，照片描繪也不是很難應付的，而且您將能夠在很短的時間內創建出高質量的插圖。

　　Bert Witsmeer 為成功照片描繪提供的提示和技巧

　　如果照片描繪對于您的工作很重要，并且您希望熟練掌握此技能，那么，請使用工具多加練習。

　　開始時嘗試描摹簡單的零件，以便對照片描繪的工作方式有一個感性認識;請仔細關注 Bezier 工具及其控制柄，因為它們會給繪圖帶來重大好處。

　　設法使插圖盡可能保持基礎性并避免過分詳細，否則插圖會變得難以讓用戶理解。

　　在開始繪圖之前固定好照片，以免照片意外滑動。

　　要獲得最佳效果，請嘗試將輕微的灰階與填充選項一起使用，以更好地表現插圖中的某些項目。

　　通過使用柵格選項，可以匹配柵格角度，這可應用于被跟蹤對象的位置。柵格選項非常有用，利用它來畫直線和橢圓會輕松得多，特別是在使用拐角倒圓角的圓角時。

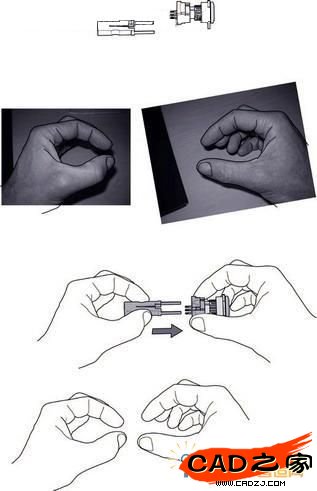

　　在插圖中使用人體手部的照片時，明智的做法是收集可以找到的所有手部照片。個人而言，我給自己的手部拍攝了許多快照，而且姿勢各異，有些抓著不同的零件，有些什么也沒抓。可以描摹特定姿勢的左手或右手，在插圖中可能要用到這種姿勢。

　　在完成包含許多不同線型(例如弧和樣條)的插圖時，應對一切進行分組，以免意外改變整幅插圖。
