本文介紹了TD Styling牙刷設計相關內容。

　　牙刷是我們日常生活中必不可少的生活用品。牙刷需求量非常大，生產的企業也特別多，其產品競爭非常激烈。而漂亮的外形是牙刷吸引客戶的首要因素。這就決定了牙刷外形設計占有非常重要的地位。因此流暢的曲面設計，模型的快速修改，產品的多樣化設計是我們企業進行三維設計軟件選型時必須考慮的。Extech公司擁有自主知識產權的TDstyling無疑是牙刷設計的極佳選擇。其混合建模、交互建模、曲面模塊、全局建模，是我們進行產品設計的最佳利器。下面就牙刷設計的一個實例(實物由5A牙刷公司提供)，來說明TDstyling在牙刷產品設計的整個流程中的典型應用。

　　1.確定牙刷的外觀效果圖，根據效果圖確定牙刷的平面草圖。效果圖一般由客戶提供或者牙刷企業自己設計的效果圖，甚至是根據實物拍攝的數碼照片。在電腦里一般是圖片格式的，沒有嚴格的尺寸，只是一個外觀風格的確定。因此需要將圖片進行相應的轉換。如圖11所示,根據圖片進行描線，并進行曲線優化。

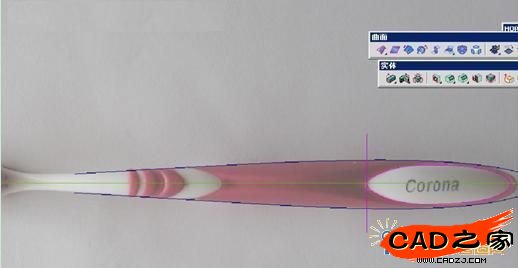

　　1.1 圖片描線

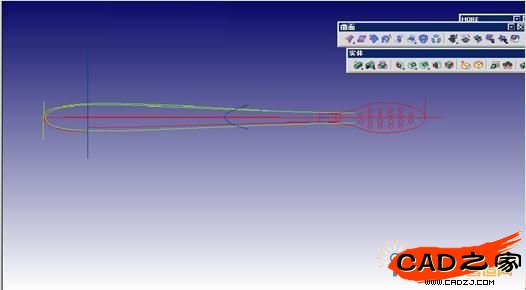

　　12線框輪廓

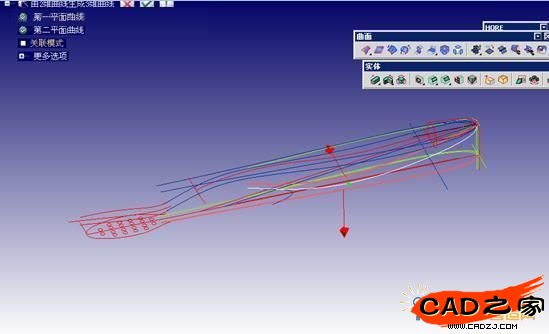

　　2.根據已經作成的平面線框，利用styling里的命令“由2D曲線生成3D曲線”，構建牙刷主體的空間曲線。如圖13生成3D曲線

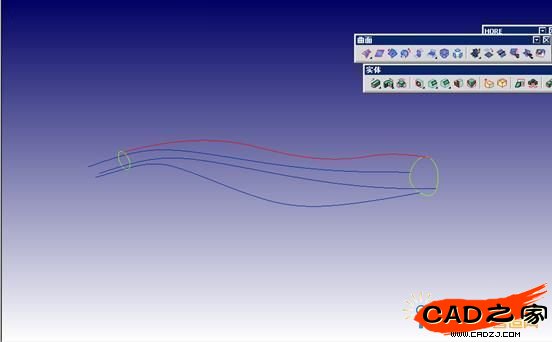

圖14為牙刷手柄主體的空間框架圖

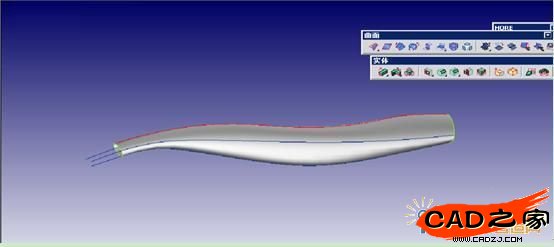

　　3自此我們的空間曲線已經做好，然后就要生成牙刷的曲面，在這里我要向推薦styling的“放樣’命令，這個命令是我們曲面使用頻率非常高的，操作簡單。生成的曲面的非常光滑。如圖21牙刷手柄曲面

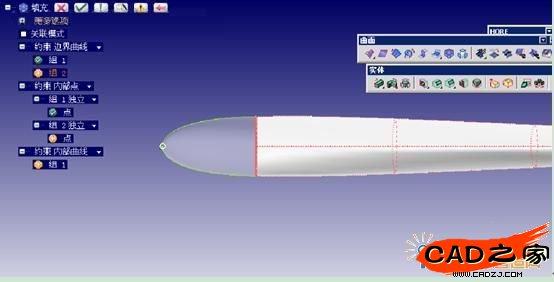

　　特有的填充功能，輕輕松松就可以做出很漂亮的尾部曲面，而且可以設置為曲率連續。

圖22尾部填充

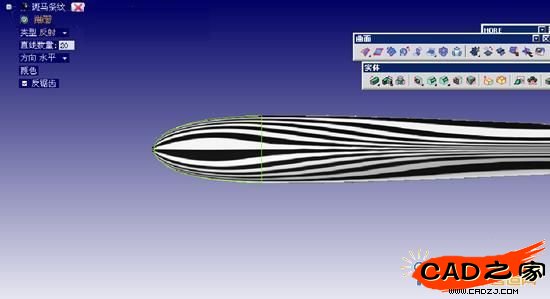

　　在這里我們可以用斑馬線進行檢測一下，如圖23。可以看到線條非常流暢，曲面連接非常棒。

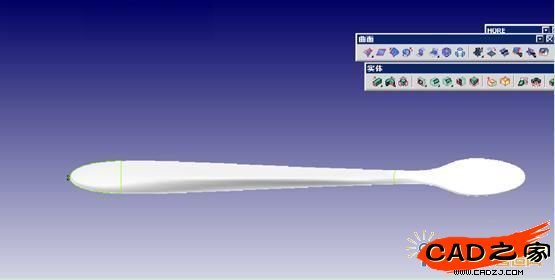

　　3.按照上述思路，把牙刷的主要曲面就建好，然后根據主要面做好過渡面，合并曲面，最后封閉成實體。在這過程中，利用styling的混合建模功能，曲面和實體交互應用，大大提高了設計效率。如圖34主體模型

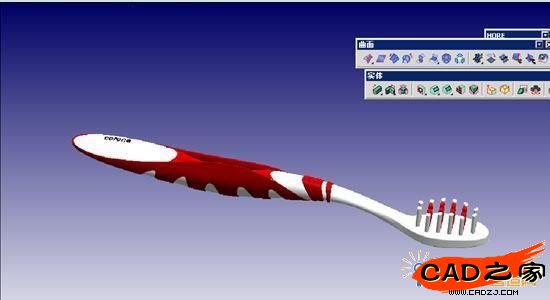

　　4.在牙刷主體建好以后，添加其他紅色的橡膠部分，效果如圖(實施渲染模式下)所示，整個牙刷的建模就基本告成。如圖41三維模型

　　5.在設計過程中，經常遇到修改的問題。Styling提供了全球獨有的全局建模技術，可以進行產品局部修改，而且保證高質量的曲面。如圖所示，紅色的線為目標位置，一個命令就可以完成修改，并保證曲面的連續，非常的高效方便。

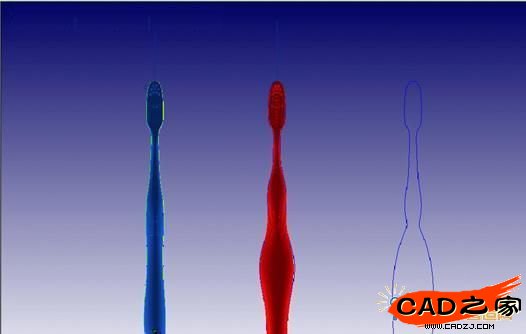

　　5.更令人稱奇的時，GSM可以進行快速的產品多樣化設計，輕松評估多種設計方案，單個產品可以很快的形成一系列的產品。圖51中藍色模型為原始模型，紅色的為變形產品。

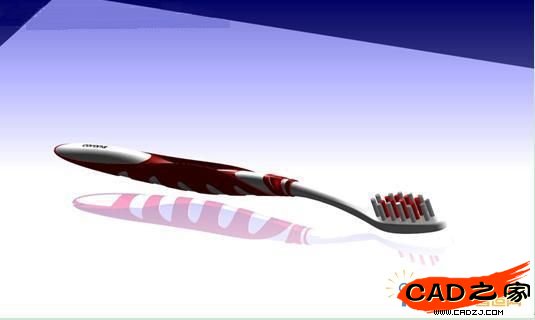

　　6.在我們進行產品展示時，還需要進行渲染，styling渲染模塊足夠強勁，能夠渲染出質量非常高的圖片。圖61渲染效果圖

　　總上所述，TDstyling在牙刷行業具有很強的優勢，簡便、高效、強大的特點十分突出，相信大家在使用中會得出和我相同的結論。
