藍寶專業顯示卡與注塑成型分析的應用

　　SIMPOE-MOLD®是一套使用簡單、易學且功能強大之CAE專業塑料注射成型分析軟件。它可以在塑料產品制造之前，利用電腦模擬塑料在模具注射穴中成型的過程。這樣的分析軟件在處理時需要將CAD模型轉換成大量的網格進行計算，計算完成后，更需要將數量巨大的網格資料以不同的顏色表現出來。因此，整個軟件的處理皆由OpenGL 函數進行編寫，以強化顯示的效果。

　　在專業注塑成型分析的過程中，每一個步驟都對顯示卡有密切相關。首先必須打開3D的模型文件， SimpoeMold 包含了獨立界面SimpoeMesh 及可與SolidWorks 整合界面。不論使用任何界面，都需要良好的3D處理和顯示性能。特別是塑料產品的3D造型，往往曲面較多而且較復雜。一般的游戲顯示卡，主要偏重DirectX，對于OpenGL的支持較差;藍寶ATI 3D工作站專業顯示卡不但支持DirectX,并同時強化對于OpenGL相關協議，提高了專業軟件的支持能力;因此對于3D繪圖等專業軟件而言，一張合適的工作站專業顯示卡就變得十分重要。而對于CAE分析軟件來講，除了要呈現3D模型之外，更要呈現網格的狀態以及分析結果數據，用一般的顯示卡一直是不可能的任務。

　　藍寶科技這次提供了ATI FirePro V5700在Simpeo-Mold 軟件上進行測試，籍此來參考工作站顯示卡如何協助CAE分析軟件增加工作上的績效。

　　藍寶ATI FireProV5700硬件規格

　　測試的模型資料如下：

　　元素:1,664,098

　　節點:275,770

　　測試效果

　　改善圖象鋸齒

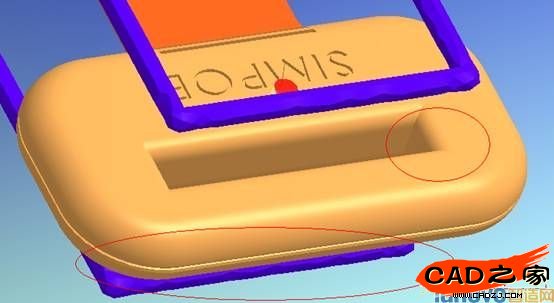

　　下圖是呈現的結果比較圖

　　使用游戲卡去處理顯示可明顯看到本體和冷卻水路都有鋸齒狀。

　　使用藍寶ATI FirePro V5700 之后，鋸齒明顯改善，模型各個曲面部分光滑，效果更真實，冷卻水路能特別明顯的進行觀察狀況。

　　流暢的操作與便捷的使用

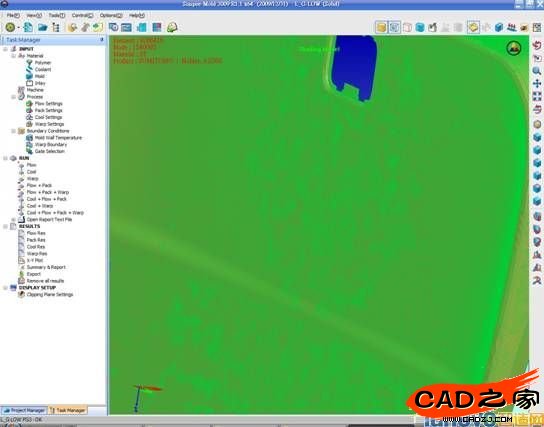

　　對超大規模網格化的模型操作，開啟反鋸齒功能，無論平移、縮放、旋轉等功能，在畫面品質調到最高也不會影響交互操作的顯示速度 。

　　展示畫面的顏色與光澤更加清晰

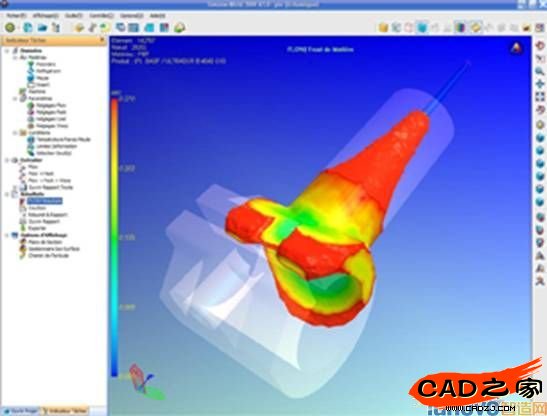

　　特別在進行關鍵分析的注塑成型過程虛擬顯示，都是以不同顏色的色階梯度來表達不同的狀態，使用V5700 之后，整個畫面的顏色、光澤、層次都更加清晰，方便在電腦上進行射出成型分析，觀察注塑速度、溫度、壓力等參數的不同，對注塑質量的影響。

　　各種高科技領域如航天、通訊、半導體等工業之迅速發展，并大量以塑料零組件取代金屬組件，由于高科技產品的零組件對于質量及精密度之要求相當嚴格，除了以往所累積的經驗，還尚需利用Simpoe-Mold軟件分析的功能來幫助設計者找出最合適的設計方式及成型條件，在成品尚未實際生產之前，模擬不同條件下對產品質量的影響。由不同材料的選擇，設計及成型加工條件來預測最后產品的質量變化情形，才能找出最佳的材料、產品設計、模具設計與成型條件。在這過程中通過藍寶ATI FirePro V5700建構于虛擬的顯示平臺中，您可以最少的成本完成最大的效益，也節省您試作的時間。

　　以下為顯示卡硬件規格介紹：

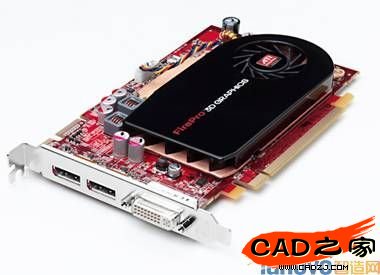

　　藍寶ATI FirePro™ V5700 專業顯示卡

　　• 最新DisplayPort 輸出接口

　　• 支持 DirectX 10 HLSL和 OpenGL 3.0 規格

　　• 相容 PCI-Express 2.0 接口

　　• ISV 專業軟件應用認證

　　• 中階的價格，高階性能的性價比首選

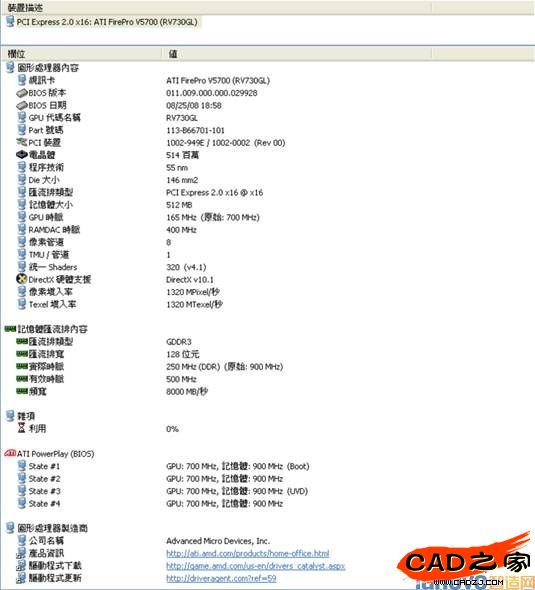

　　規格表
