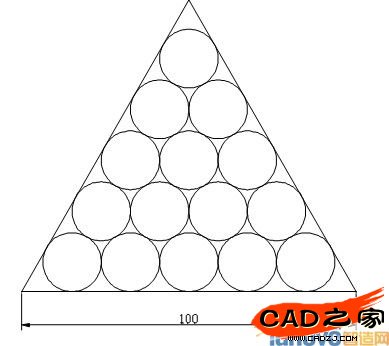

下面的圖形可以看成是一堆鋼管，如果要做出下圖所示圖形，一般人肯定是要想到要通過幾何計算，將圓的直徑求出，顯然這是一個比較復雜的過程，而且計算中有開方，計算的結果將出現小數，也給精確作圖帶來很大的困難。對于這種問題可以采用中望CAD軟件的有關命令，尤其是用對齊命令的方法來解決。

　　1.先在中望CAD中畫一個半徑為10的圓，取半徑為10主要是為了方便。

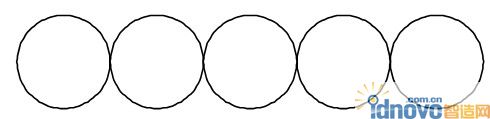

　　2.再將圓陣列，一行五列，效果如下圖所示。

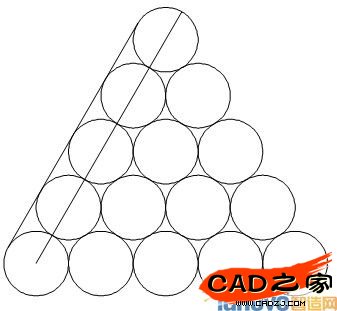

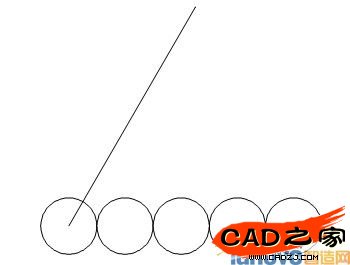

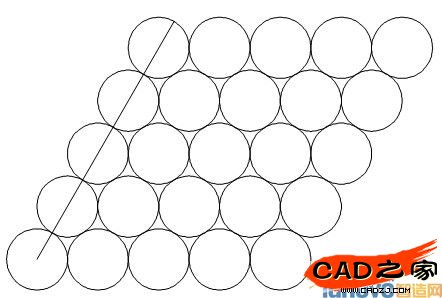

　　3.畫一條60度的直線如下圖所示。從左邊第一圓心以極坐標方式畫出。也可以先設置好60度極軸追綜方式來畫直線。

　　4.再用多重復制或陣列制作出圖效果。在這里，筆者試了多種方法，都可執行，但為了精確，筆者推薦用中望CO拷貝，先選中5個圓，下拷貝命令，以相對極坐標方式來定點，基點選左邊第一圓心，位移點分別為: @20%26lt;60;@40%26lt;60;@60%26lt;60;@80%26lt;60，也就是沿60角方向，每次在右上間隔20，這樣能保證精確相切。其它作法也可，只是稍不小心就不準確了。

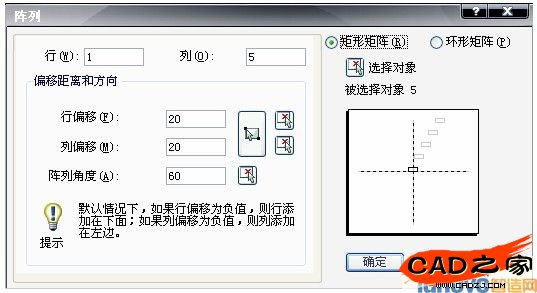

　　注：步驟3和4，也可以使用陣列，設置如下圖：

　　5，再將多余的圓刪除。

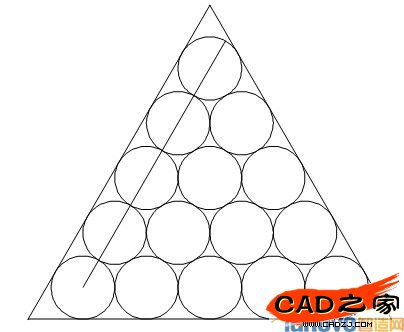

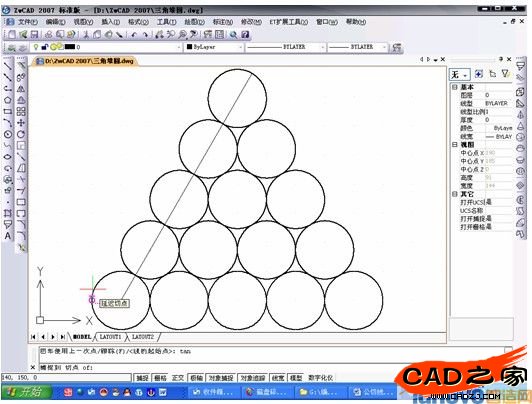

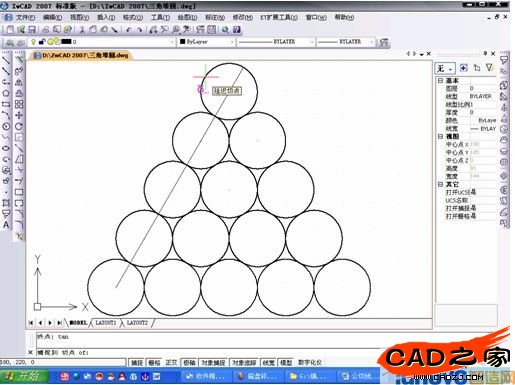

　　6，在其外面畫條公切線，如下圖左邊公切線，直線命令L，光標在左下圓外邊，敲入TAN即捕捉切點，注意當出現下圖左下角所示的“延遲切點”時點擊。

　　7.再把光標移到最上一個圓左邊，敲入TAN，當出現下圖上面所示的“延遲切點”時點擊。

　　8.點擊后就把最左邊的一條公切線畫出，如下圖。相同方法，畫出右邊和下邊的公切線。

　　9.用圓角命令對剛剛畫的三條切線倒圓角，這里只要先設置倒角半徑=0。

　　10.再畫一條長度為100的水平線。

　　11.再利用中望CAD對齊命令，將我們畫出來的圖都選中，與下面那條直線對齊。

　　ALIGN (AL)

　　選擇對象: 選擇全部

　　指定第一個源點: 三角形左下角

　　指定第一個目標點: 尺寸標注的左端

　　指定第二個源點: 三角形右下角

　　指定第二個目標點: 尺寸標注的右端

　　指定第叁個源點: 回車

　　基于對齊點縮放對象[是(Y)/否(N)] %26lt;否(N)%26gt;: y

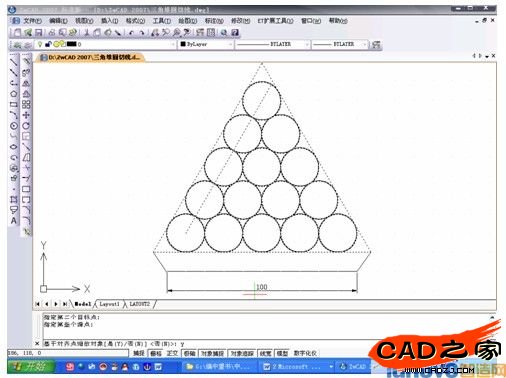

　　>　　對應點和設置如下圖

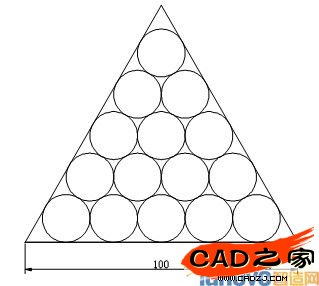

　　12.最后回車，得到結果，非常精確。

　　當然在作完之后，大家一定會想：如果不是100，而是其它數據呢?答案顯然是可行的。下面，我們假設作為130，這是一個比較一般的數據了，同樣可以精確做出。

　　推而廣之，這樣的三角堆圓可以做成任意數據的三角形堆棧。

　　反過來，又再考慮，那不是5個圓，而是10個或另外數目的圓呢?其實也是可以順利解決的，讀者可以試一下其它數目、其它情況，也可將問題再作進一步的延伸。

　　這種學習中望CAD的方法，可提高你的興趣，也使你的中望CAD知識融匯貫通。
