技能一：去掉CAD教育版打印戳記的真正方法

1、關閉所有cad圖紙

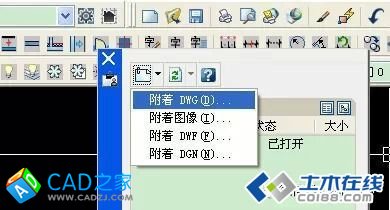

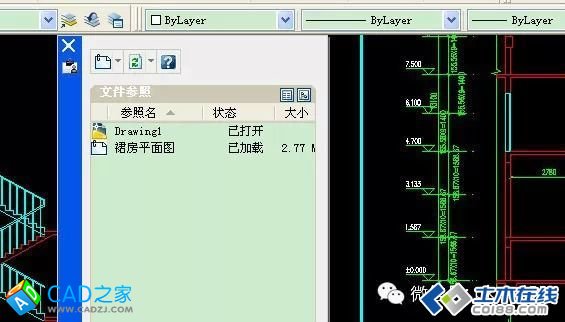

2、xref(外部參照管理器)-“附著”帶教育版的圖紙,z,e全屏下~~

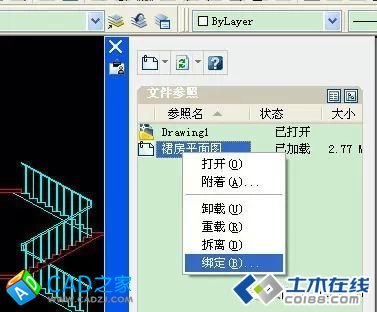

3、xref-綁定-插入 上面那張圖紙.

4、分解，另存儲。

技能二：CAD致命錯誤，4招幫你快速挽回損失

AUTOCAD是一種對作圖環境要求較高的軟件，但有時因為電腦開啟的程序過多，或者打開某些有惡意代碼的網頁，又或者因為操作失誤、打開的圖形文件過大、版本切換、塊的插入等一些不確定的因素，會導致AUTOCAD出現異常，嚴重時甚至會發生圖形損壞等各種各樣的致命錯誤！今天，布丁教大家，在錯誤出現的時候，不要太緊張，只要按照下面的方法和步驟來處理，就能快速的挽回意外的損失！

1檢查與修復

很多時候需要導入從其他電腦拷貝來的AUTOCAD格式的圖，這樣的圖導入后在進行修改或者其他一些操作的時候會發生致使錯誤并退出。

解決這種問題的方法是打開“文件”中的“繪圖實用程序”，選擇其中的“檢查”命令，這樣可以修復其中的一些錯誤。如果AUTOCAD圖不能很順利地導入或者導入后有一些殘缺，可以用Recover工具，打開文件中的“繪圖實用程序”下的“修復”，然后選擇需要修復的文件夾進行修復就可以了。

2改變新坐標

有的時候問題不是那么容易解決的，AUTOCAD出現錯誤并通過Recover等工具修復后，仍然會有錯誤提示此時可以濃度建立一下新作圖環境。

新建一個AUTOCAD文件，然后把需要修復的文件作為一個塊插入進來，注意插入的時候改變一下插入的點坐標，如原來系統黑夜是（0，0），改為（1，1），或者其他坐標都可以。順利插入以后，再整體移動到（0，0）這個原始坐標。

#p#分頁標題#e#3帶基本復制

AUTOCAD的版本很多，目前常用到的版本有AUTOCAD 2005，由于習慣的問題，很多人在出了高版本AutoCAD的情況下也不愿意使用，而是使用自己熟悉的低版本。這種情況下需要經常在高版本和低版本之間轉換因些也會導致錯誤的出現。

遇到這樣的情況可以用高版本的AUTOCAD新建一個AUTOCAD文件，用它打開原來的圖，選中所有的實體，選擇“編輯”中的“帶基點復制”命令，然后粘貼到新文件，轉成低版本，這樣問題就解決了。

4從“加載”下手

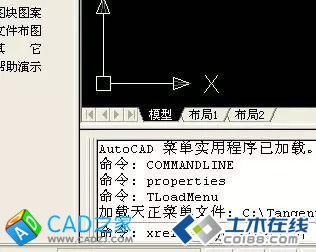

致命錯誤出現以后，新建一個AUTOCAD文件，然后打開需要修復的文件，在文件讀取的瞬間多次Ese鍵，這親做的目的是阻止AUTOCAD菜單實用程序的加載，也會打開一些已損壞的文件。接下來在命令行中輸入Dxfin，選擇剛剛輸出的文件，成功加載后進行保存，這樣也會解決一些錯誤問題。

導致AUTOCAD致命錯誤出現的原因有很多，解決的方法也很多。例如還可以通過打開層篩選出現錯誤的實體，把出錯的AUTOCAD圖形從一個區域移動到另一個區域等。很多問題都是大家在實踐中不斷探索發現的。不管用哪種方法進行修補最后都要用AUTOCAD檢查工具再檢查一遍，以免下次再出現錯誤。布丁建議大家養成良好的作圖習慣，把備份文件和自動存檔文件充分利用起來。畢竟事后補救遠不及提前提防！

技能三：玩轉CAD關鍵技能get√，做設計必看

文字鏡像如何設置轉動與不轉動：
A、在鏡像前，輸入MIRRTEXT指令
B、輸入新值0 代表不轉動 ；輸入新值1代表轉動
#p#分頁標題#e#C、MIRRTEXT指令完成后，輸入MI鏡像指令就OK


CAD的版本轉換
A、CAD高版本可以打開所有低版本的圖紙
B、CAD低版本不可以打開高版本的圖紙
C、高版本轉成低版本的方法，直接點擊另存為，將文件類型可以改成任意的低版本
D、將低版本轉換成高版本，比較復雜，需要第三方軟件，也就是版本轉換器。


CAD默認保存文件為低版本
A、在繪圖界面輸入OP
B、點擊 打開和保存 選項卡
C、在 文件保存-另存為處選擇低版本就可以了


多段線的合并方法
A、輸入PE指令
B、選擇需合并的一條線，輸入Y,再接著輸入J
C、選擇所有需要合并的線條，就可以了


填充無效時解決辦法
有的時候填充時會填充不出來，除了系統變量需要考慮外，還需要去OP選項里檢查一下。解決方法：OP----顯示---應用實體填充（打上勾）


加選無效時之解決辦法
正確的設置應該是可以連續選擇多個物體，但有的時候，連續選擇物體會失效，只能選擇最后一次所選中的物體。解決方法：


OP（選項）---選擇---SHIFT鍵添加到選擇集（把勾去掉）
用SHIFT鍵添加到選擇集“去掉勾”后則加選有效反之加選無效 。


cad命令三鍵還原
如果CAD里的系統變量被人無意更改，或一些參數被人有意調整了怎么辦？這時不需重裝，也不需要一個一個的改。解決方法：
OP選項-----配置-----重置
但恢復后，有些選項還需要一些調整，例如十字光標的大小等~
#p#分頁標題#e#

鼠標中鍵不好用怎么辦
正常情況下，CAD的滾輪可用來放大和縮小，還有就是平移（按住），但有的時候，按住滾輪時，不是平移，而是出下一個菜單，很煩人。解決方法：
這時只需調下系統變量mbuttonpan即可，初始值： 1
當按住并拖動按鈕或滑輪時，支持平移操 。


命令行中的模型，布局不見是的解決辦法
op----選項------顯示----顯示布局和模型選項卡（打上勾即可）


右鍵“確定”
眾所周知，確定鍵有兩個，一個是“回車”另一個則是“空格”但現在就讓我們用右鍵來代替他們吧。解決方法：
OP選項-----用戶系統配置-------繪圖區域中使用快捷菜單（打上勾）自定義右鍵
單擊進去------把所有的重復上一個命令打上勾


圓型圖不圓了怎么辦
方法一、這個簡單，直接輸入指令RE就可以
方法二、op----顯示----將圓或圓弧平滑度調大一點即可。


圖形窗口中顯示滾動條
解決方法：op----顯示------圖形窗口中顯示滾動條即可op---顯示---圖形窗口中顯示滾動條即可 。


如果想下次打印的線型和這次的一樣怎么辦
換言之.【如何保存打印列表】，解決方法：op選項-----打印---添加打印列表
但在這之前，你得自己建立一個屬于自己的例表。


如何減少文件大小
在圖形完稿后,執行清理(PURGE)命令，清理掉多余的數據，如無用的塊、沒有實體的圖層,未用的線型、字體、尺寸樣式等，可以有效減少文件大小。一般徹底清理需要PURGE二到三次。


-purge，前面加個減號，清理的會更徹底些。


為什么輸入的文字高度無法改變#p#分頁標題#e#
使用的字型的高度值不為0時，用DTEXT命令書寫文本時都不提示輸入高度，這樣寫出來的文本高度是不變的，包括使用該字型進行的尺寸標注。


鏡像過來的的字體保持不旋轉咋辦
值為0時，可保持鏡像過來的字體不旋轉時，進行旋轉


平方怎么打出來
先對圖進行標注，然后用ED命令，在文字格式菜單中的@下拉菜單下選擇即可標注平方等特殊字符。


特殊符號的輸入
我們知道表示直徑的“Ф” 用控制碼％％C、表示地平面的“±”用控制碼％％P、標注度符號“°”用控制碼％％D。可是在CAD里咋輸入啊
1) T文字命令，拖出一個文本框框
2)在對話框中右鍵----符號---會出現一些選項


打印出來的字體是空心的咋辦
在命令行輸入TEXTFILL命令,值為0則字體為空心。值為1則字體為實心的。


如何隱藏坐標
有的時候你會一些抓圖軟件捕捉CAD的圖形界面或進行一些類似的打操作，但在此過程中，你是不是為了左下角的坐標而苦惱呢？


因為它的存在，而影響了你的操作。


解決方法：UCSICON 調置為OFF即可關閉，反之ON打開。


刪除頑固圖層的有效方法
刪除頑固圖層的有效方法是采用圖層影射，命令laytrans，可將需刪除的圖層影射為0層即可。這個方法可以刪除具有實體對象或被其它塊嵌套定義的圖層，可以說是萬能圖層刪除器。


如何關閉CAD中的*BAK文件
1）工具——選項，選“打開和保存”選項卡，再在對話框中將“每次保存均創建備份”前的對鉤去掉。
2）也可以用命令ISAVEBAK,將ISAVEBAK的系統變量修改為0，系統變量為1時，每次保存都會創建“*BAK”備份文件。#p#分頁標題#e#


CAD中繪圖區左下方顯示坐標的框有時變為灰色，當鼠標在繪圖區移動時，顯示的坐標沒有變化咋辦
這時需按F6鍵或者將COORDS的系統變量修改為1或者2。


系統變量為0時，是指用定點設備指定點時更新坐標顯示。系統變量為1時，是指不斷更新坐標顯示。系統變量為2時，是指不斷更新坐標顯示，當需要距離和角度時，顯示到上一點的距離和角度。


圖層1的內容被圖層2的內容給遮住了咋辦
如果在一個圖里，圖層1的內容被圖層2的內容給遮住了，用工具——顯示——前置即可將遮住的內容顯示出來。
