我們在使用cad的時候，需要將一些部分進行標記，以方便處理。

下面就來與大家一起分享一下cad中修訂云線的使用吧！

這里以AutoCAD2013為例。

1首先我們打開CAD2013軟件，進入到軟件的界面。

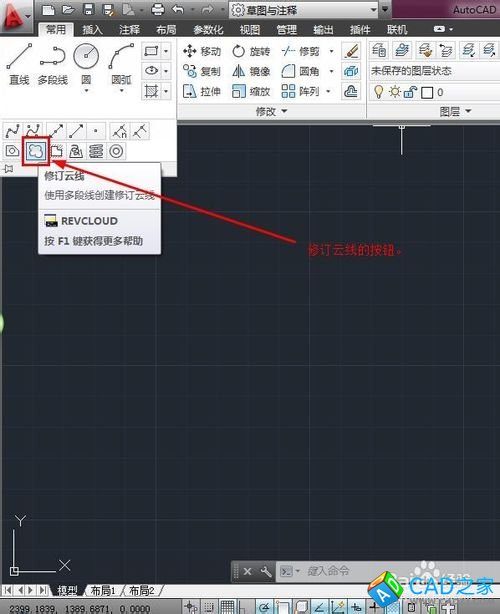

然后在其中的工具箱中找到“修訂云線”工具按鈕。

如圖示：

2然后進行繪制，有三種選擇。

一種是確定一個起點直接繪制；一種是將圖紙中的圖形轉變為修訂云線；第三種是手繪方式，但也是直接的繪制，只是看起來像自己用筆畫出來的一樣，這樣繪制出來的線條有粗有細。

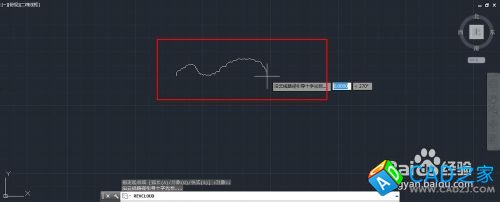

使用其中的直接繪制，那么確定一個起點開始繪制就行了，如下：

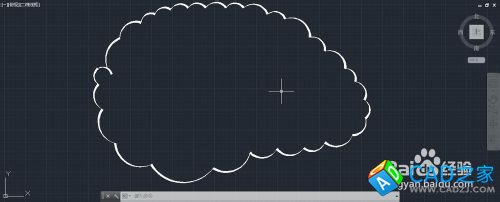

3第一種繪制完成如圖所示：

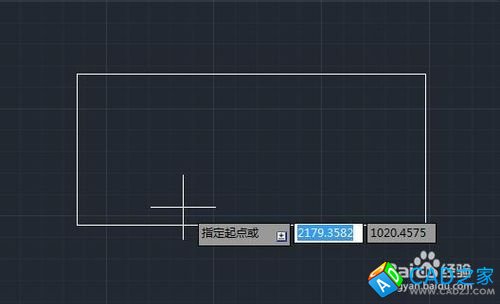

4使用其中的將圖紙中的圖形轉變為修訂云線，就使用命令“O”，然后選擇對象將圖形轉變成修訂云線就可以了，轉變之前原圖如：

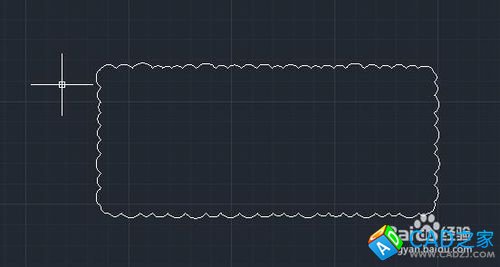

5轉變之后如圖示：

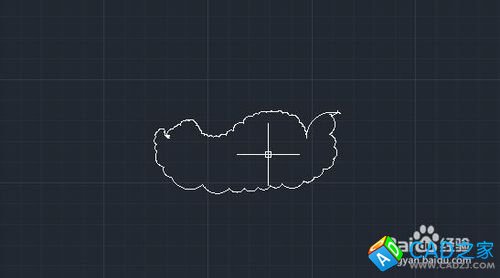

6使用手繪方式，命令就是“S”，效果如下（可以看到線條有粗有細，感覺像手繪一樣的效果）：

步驟2

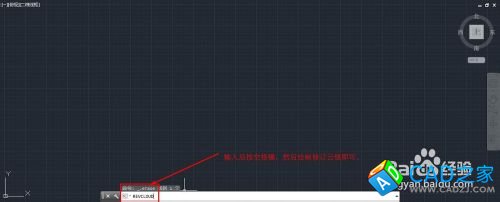

1第二種方法就是使用命令來使用“修訂云線”，在命令行中輸入“REVCLOUD”命令，然后點擊空格鍵就行確認，然后繪制修訂云線。如：

2繪制云線的步驟如前面所講一樣。
3通過以上的兩種方法和步驟就能完成修訂云線的繪制了。
