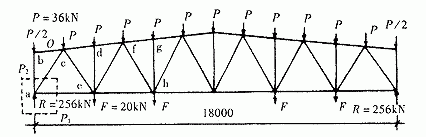

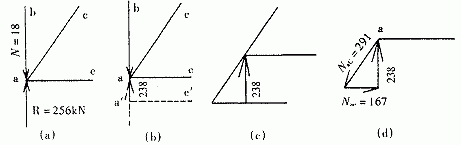

(3) 先從圖1節點a開始復制［COPY］a節點處的桿件(圖1點虛線)，得其隔離體，如圖2(a)所示，作用于節點a的力有已知力R，Nab和未知力Nac，Nae；由節點力的平衡條件:其節點處各力所組成的力多邊形閉合，繪制其力多邊形。按指定距離偏移命令［OFFSET］，偏移ae直線，其指定距離為已知豎向力的值238(R－Nab=256－18=238)，得力多邊形一邊aa′，見圖2(b)；采用圖形切角命令［CHAMFER］點取代表各桿件的直線，使其兩兩相交，即得閉合三角形，并根據力在多邊形中首尾相聯的特點標注力的指向，見圖2(d)；最后采用圖形數據查詢命令［LIST］分別點取線段，即得線段長度為對應桿件力的大小，并將其值標注在圖上。

#p#分頁標題#e#

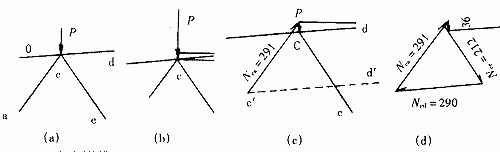

(4) 從圖1上拷取［COPY］c節點處各桿，得到c節點的隔離體，如圖3(a)所示，作用于該節點的力有已知力P和Nac，未知力Ncd，Nce，同樣可作出代表力P的線段長度，并從圖2(d)中拷取［COPY］力Nac到力P的尾部，使兩力首尾相聯(注意:力Nca與Nac大小相等，方向相反)；移動［MOVE］并輔以捕捉命令將ca移到力Nca的尾部，如圖3(c)，然后采用切角命令［CHAMFER］點取直線，得其閉合多邊形，并根據力的首尾相聯特征標注力的方向，采用命令［LIST］查詢線段長度，得其對應桿件力的大小，并將其值標注在力多邊形上。


(5) 以此類推，可求各節點上的各桿內力，如圖4、圖5。最后根據力的指向判斷桿件是壓桿還是拉桿，指向節點的為壓桿，遠離節點的為拉桿。



綜上所述，只要有CAD的基本操作知識和圖桁架的內力就可通過圖解法，利用CAD迅速、便捷地求出。特別在復雜的桁架內力計算中，更能顯示此法的優越性。
