1 引言
軸測圖具有較強的立體感、接近于人們的視覺效果、能準確地表達形體的表面形狀和相對位置、具有良好的度量性，在工程領域中應用較為廣泛。用AutoCAD在軸測圖中繪制和標注符合人們視覺效果、具有真實感和立體感的文字和尺寸是有一定難度的。下面以圖1支架正等軸測圖為例，介紹使用AutoCAD2010繪制文字和標注尺寸的方法與技巧。
圖1 支架正等軸測圖
2 繪制文字
正等軸測圖的三個軸測軸X1、Y1、Z1與通用坐標系(WCS)x軸的夾角分別是30°、150°和90°。一個實體的軸測投影只有三個可見平面，這三個面是進行畫線、找點等繪圖操作的基準平面，將平行于Y1OZ1、X1OZ1、X1OY1平面的分別稱為左(融)、右(Right)和上(Top)正等軸測平面，見圖2。
圖2 正等軸測平面及其軸測軸
為保證某個軸測平面中的文本符合視覺效果在該平面內，必須根據各軸測平面的位置特點先將文字傾斜某個角度，然后再將文字旋轉至與軸測軸平行的位置，以增強其立體感。
2．1軸測面上各文本的傾斜與旋轉規律
文字的傾斜角是指相對于WCS坐標系Y軸正方向傾斜的角度，角度小于0，則文字向左傾斜；反之，文字向右傾斜。文字的旋轉角是指相對于wCS坐標系x軸正方向，繞以文字起點為原點進行旋轉的角度，按逆時針方向旋轉，角度為正，反之，角度為負。
各軸測面上文本的傾斜與旋轉角度，見表1；注寫文字后的效果，見圖3。

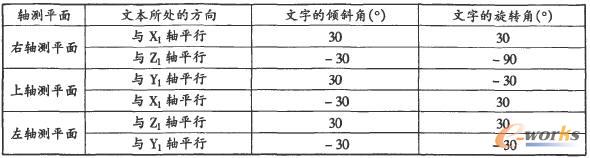

表1 各文本的傾斜與旋轉角度
圖3 軸測面上文本的注寫效果
