3．3．1標注線性尺寸

    (1)將要標注某一軸測平面內平行于相應軸測軸方向的線性尺寸的標注樣式置為當前。

    (2)單擊圖標，再根據系統提示，對線段長度和圓的直徑進行標注尺寸。

    注意：選定尺寸界線的兩原點一定要在軸測方向的一條線上，否則，自動測量標出的數值不是所畫線段的長度。

    (3)修改尺寸界線的傾斜角度，使其與軸測軸方向一致，其操作如下：

    選擇【標注／頃斜】菜單命令或單擊圖標，根據系統提示，輸入“o(傾斜)”，回車；選擇要修改的尺寸標注，回車；輸入傾斜角度，回車。

    (4)各軸測平面內平行于相應軸測軸方向的線性尺寸應采用的標注樣式名和修改尺寸界線時輸人的傾斜角度，見表2。

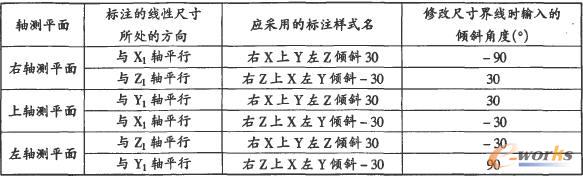

    表2 線性尺寸標注采用的樣式名與修改尺寸界線輸入的傾斜角度

    3．3．2引出標注圓弧半徑或較小圓的直徑

    因注寫尺寸數字的橫線必須平行于軸測軸，故不能直接用引線標注，可先創建帶屬性的圖塊，再利用引線標注圖塊對象。

    下面以標注圖1支架的底板頂面左上角的圓

    角半徑2×R6為例，介紹其步驟：

    (1)選擇【繪圖／塊／定義屬性】菜單命令，在【屬性定義】對話框中進行如圖7所示的設置，單擊【確定】按鈕，再在屏幕某一位置上單擊，指定起點。

    圖8定義屬性

    (2)用LINE命令在R的下方畫一水平線，見圖8。

    (3)輸入“B”，回車，在【塊定義】對話框的【名稱】文本框中輸入“-30R”，在【基點】區域中點擊拾取點圖標，選擇圖8水平線左端點作為插入基點；在【對象】區域中點擊選擇對象圖標，選擇圖8中所有的對象，再點擊【刪除】單選按鈕，單擊【確定】按鈕。

    (4)單擊圖標，輸入“S(設置)”，回車；在【引線設置】對話框【注釋】選項的【注釋類型】區域中點擊【塊參照】按鈕，單擊【確定】按鈕。再根據提示，進行如下操作：在圓弧上選一點；在圓弧外選一點；向右與x1軸正方向平行的方向移動光標，當顯示30。追蹤路徑線時，在追蹤路徑線上某一合適位置選一點；輸入“一30R(塊名)”，回車；指定剛才在追蹤路徑線上選的點為插入點；輸入“1(x比例因子)”，回車；回車；輸入“30(旋轉角度)”，回車；輸入“2×R6”，回車。標注后的效果，如圖9所示。

    標注其它軸測平面上的圓角半徑，可參照上述方法進行。

    3．3．3標注角度

    標注角度時不能使用角度標注命令。而是在某一軸測平面內用皿咂命令畫出兩尺寸界線；用ELLIPSE命令以兩尺寸界線的交點為中心點畫一橢圓，通過修剪命令得到橢圓弧尺寸線；用分解命令將某一尺寸進行分解得到箭頭，用復制命令將箭頭復制到尺寸線兩端，再用旋轉命令將箭頭旋轉到合適位置。然后，用注寫文字的方法注寫角度數字。如圖1中45°角度就是此法標注的。

    當然，也可采用先創建帶屬性的圖塊，然后通過插入圖塊的方法進行角度標注。

4 結束語

    只要掌握了正等軸測圖繪制文字和標注尺寸的方法與技巧，就能用AutoCAD軟件在軸測圖中繪制和標注符合人們視覺效果，具有真實感和立體感的文字和尺寸，對AutoCAD的初學者或用戶正確和快捷地繪制文字和標注尺寸，提高繪圖質量大有幫助。
