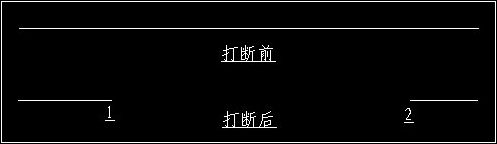

在繪制圖形的過程中，有時候需要將一個實體（如直線）打斷為兩部分，可以使用AutoCAD提供的打斷命令進行處理。

一、打斷命令為break，可以通過以下方法激活打斷命令break。1、菜單欄【修改】——“打斷”。2、單擊“修改”工具欄上的“打斷”圖標。3、在命令行中輸入break或者br并回車。





[第一點(F)，表示重新選擇第一個打斷點，用指定的新點替換原來的第一個打斷點。



1、如果要將對象一分為二，并且不刪除某個部分，也就是所選對象在一個點處斷開，第一個打斷點和第二個選擇同一個點即可。

2、第二打斷點也可以不在要打斷的圖形上直接選擇，可以在圖形外選擇第二打斷點。對于直線，通過直線外的那個點作這條直線的垂線，垂足即為第二打斷點。對于弧，通過弧外的那個點作這個弧的法線，與弧的交點即為第二打斷點，也就是那個點離打斷對象最近的一點。

3、對于圓或者圓弧，執行打斷命令break后，被刪除的部分將是第一個打斷點逆時針轉到第二個打斷點之間的部分。

選擇打斷點的時候，最好是關閉“對象捕捉”功能，因為我總是不能正確的選擇打斷點，總是莫名其妙的從一些特征點處開始打斷。

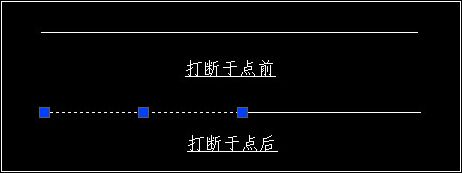

二、打斷于點。打斷于點是打斷命令的派生命令，將對象在一點處打斷，生成兩個對象，與執行打斷命令時，將兩個打斷點指定為同一個點時的結果是一樣的。

單擊“修改”工具欄上的“打斷于點”圖標即可，命令行提示如下所示。





三、合并對象。合并對象與打斷對象相反，可以將兩個對象合并成一個對象。合并對象的命令為join，可以通過以下方法激活join命令。1、菜單欄【修改】——“合并”。2、單擊“修改”工具欄上的“合并”圖標。3、在命令行中輸入join或者j并回車。

但并不是任何兩個對象都可以通過“合并”命令合成一個對象。

1、對于直線，要求兩條直線必須共線，它們之間可以有間隙。



2、對于圓弧或橢圓弧，要求兩個圓弧或橢圓弧是處于同一個假想圓或橢圓上，它們之間可以有間隙。合并兩條或多條圓弧或橢圓弧時，將從源對象開始，按逆時針方向合并圓弧或橢圓弧。



3、對于多段線，它們之間不能有間隙，并且必須位于與UCS的XY平面平行的同一平面上。



4、對于樣條曲線或螺旋，它們之間必須相接（端點對端點），合并結果對象是單個樣條曲線。
