所謂“視圖”是指按一定比例、觀察位置和角度顯示的圖形。經過命名的視圖，可是在以后的繪圖過程中進行恢復，可以調用跨越多個繪圖任務的視圖。AutoCAD提供了相機視圖（現在徹底不會）、模型視圖、布局視圖和預設視圖（六種正交視圖和四個方向的等軸周測視圖）。

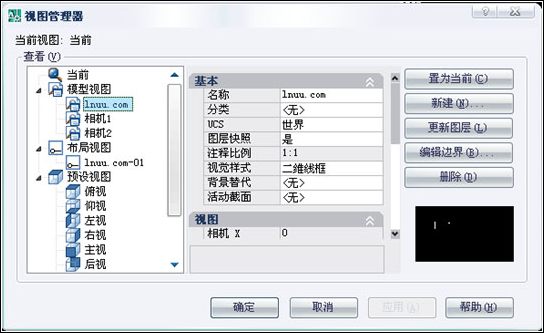

一、視圖管理器。

可以通過以下方法打開視圖管理器。1、菜單欄【視圖】——“命名視圖”。2、單擊“視圖”工具欄上的“命名視圖”圖標。3、在命令行中輸入view或者v并回車。





（一）查看。

左側的“查看”選項欄顯示可用的視圖列表。中間的一欄顯示視圖特性（包括基本、查看和剪裁等）。
1、當前：顯示當前視圖，并列出“查看”和“剪裁”特性。

2、模型視圖：顯示命名視圖和相機視圖列表，并列出選定視圖的“基本”、“查看”和“剪裁”特性。

3、預設視圖：顯示正交視圖和等軸測視圖列表，并列出選定視圖的“基本”特性。

（二）置為當前。恢復選定的視圖。

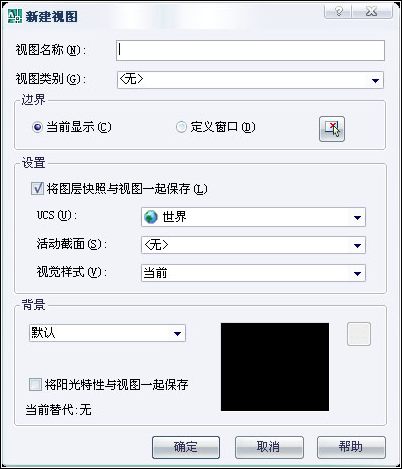

（三）新建。新建命名視圖，彈出“新建視圖”對話框。如圖。



1、視圖名稱：指定視圖的名稱。

2、視圖類別：指定命名視圖的類別。可以從列表中選擇一個視圖類別，輸入新的類別或保留此選項為空。

3、邊界。

（1）當前顯示：使用當前顯示作為新視圖。

（2）定義窗口：自定義窗口作為新視圖，在繪圖區域指定兩個對角點來定義。

單擊右邊的“選擇”按鈕，將暫時關閉“新建視圖”和“視圖管理器”對話框，返回繪圖區，可以使用鼠標選定自定義窗口。如圖。



4、設置。

（1）將圖層快照與視圖一起保存：在新的命名視圖中保存當前圖層的可見性設置。

（2）UCS：（適用于模型視圖和布局視圖）從列表中選擇與新視圖一起保存的UCS坐標系。

（3）活動截圖：（僅適用于模型視圖）從列表中指定恢復視圖時應用的活動截面。

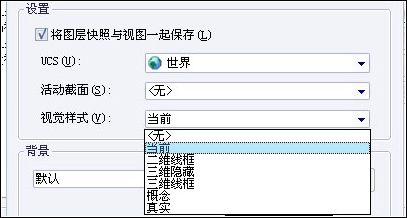

（4）視覺樣式：（僅適用于模型視圖）從列表中指定要與視圖一起保存的視覺樣式。



5、背景：從列表中指定應用于選定視圖的背景類型。







（1）將陽光特性與視圖一起保存：切換“陽光與天光”數據是否與命名視圖一起保存，選擇“陽光與天光”作為背景類型時，將自動選擇該選項。

（2）預覽框：顯示當前背景。

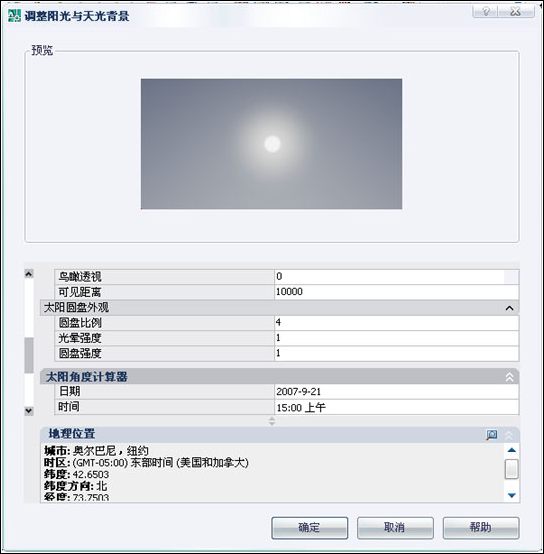

（3）選擇按鈕：可以更改當前背景的設置。

（四）更新圖層。更新與選定的視圖一起保存的圖層信息，使其與當前模型空間和布局空間中的圖層可見性匹配。

（五）編輯邊界：切換到繪圖區，可以使用鼠標選定視圖的邊界。

（六）刪除：刪除選定的視圖。

二、保存命名視圖。

1、在命令行中輸入v并回車，彈出“視圖管理器”對話框。

2、單擊對話框中的“新建”按鈕，彈出“新建視圖”對話框。#p#分頁標題#e#

3、設置完畢后，單擊“確定”，退出“新建視圖”對話框。然后單擊“確定”，退出“視圖管理器”對話框。

三、編輯命名視圖。

1、在命令行中輸入v并回車，彈出“視圖管理器”對話框。

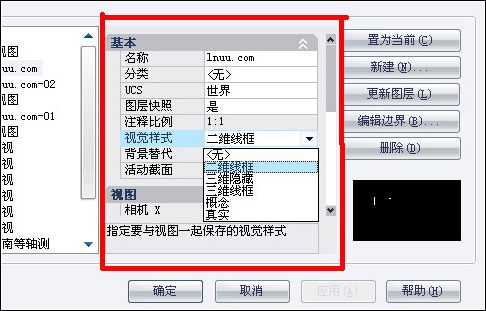

2、在對話框中中間的視圖“特性”面板中，單擊或雙擊要更改的特性選項。



3、設置完畢后，單擊“確定”。

四、恢復命名視圖

1、在命令行中輸入v并回車，彈出“視圖管理器”對話框。

2、在對話框中左側的“查看”選項欄中選擇選擇要恢復的視圖名稱。

3、然后單擊“置為當前”按鈕。最后單擊“確定”。

五、重命名命名視圖。

1、在命令行中輸入v并回車，彈出“視圖管理器”對話框。

2、在對話框中中間的視圖“特性”面板中，單擊或雙擊“基本”中的“名稱”，輸入新的名稱。



3、設置完畢后，單擊“確定”。

六、刪除命名視圖。

1、在命令行中輸入v并回車，彈出“視圖管理器”對話框。

2、在對話框中左側的“查看”選項欄中選擇選擇要恢復的視圖名稱。

3、然后單擊“刪除”按鈕。最后單擊“確定”。
