下面就是圖框的問題了。現在小王需要用A3的圖紙，一張A3紙在現實中的大小是420乘以297毫米。現在CAD 里的150相當于紙質圖紙中的3毫米，所以反過來，紙質圖紙上的3毫米相當于CAD里的150。所以一張A3紙的大小相當于CAD里的21000乘以14850（420乘以50等于21000，297乘以50等于14850）。小王就在CAD里畫了一個21000乘以14850的長方形，作為A3紙的圖框：

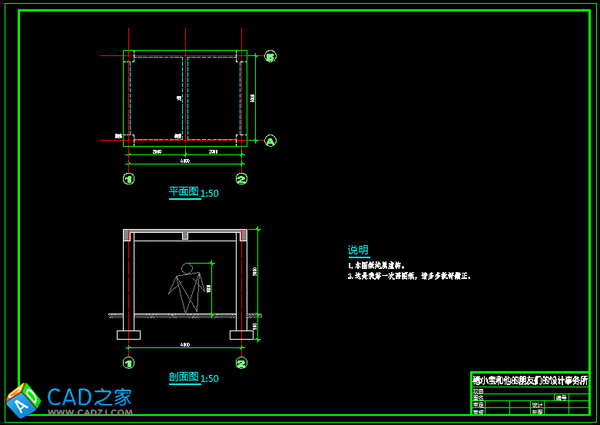

接下來就是把圖簽放進來，注意，同樣要整體縮小到原來的二分之一：

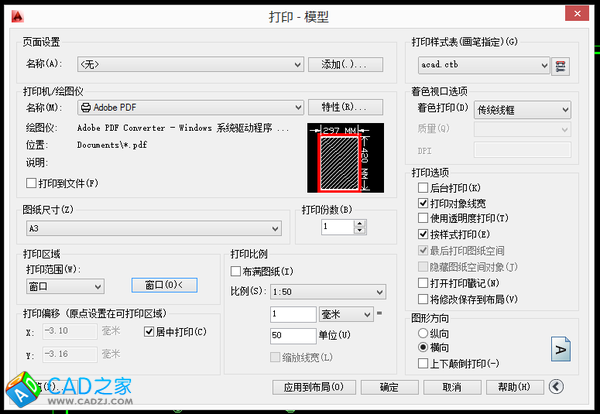

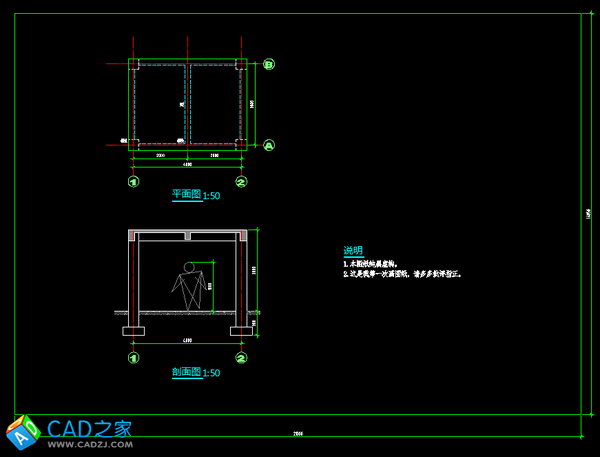

至此，整張圖紙的修改就完成了，在打印機里把紙張大小設置為A3，打印比例設置為1比50：

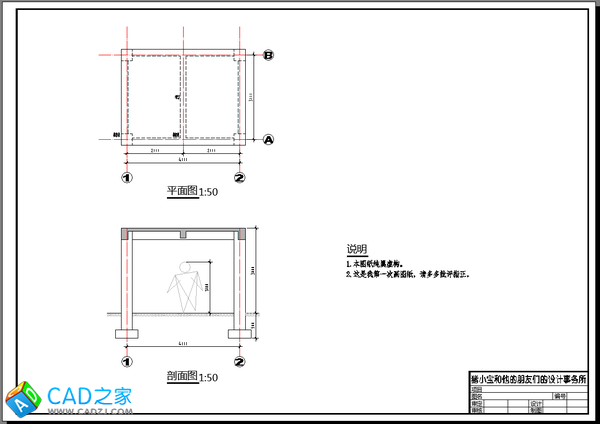

圖紙打印出來就是這樣的：

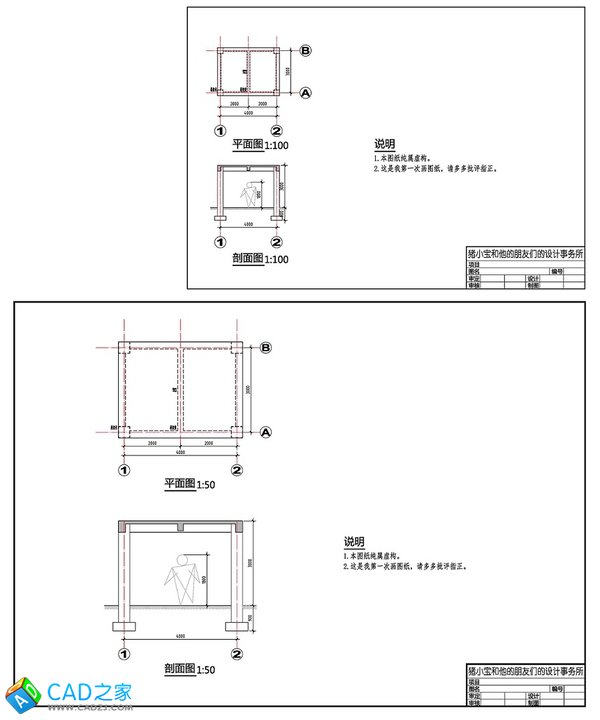

我們把上面兩張紙質圖紙放在一起，做一個比較：



在「打印出來的紙質圖紙」世界里，上面的是一張A4圖紙，圖紙比例是1比100；下面的是一張A3圖紙，圖紙比例是1比50。如果你拿尺子量一下，所有的文字高度、標注尺寸的大小、標題的大小、圖簽的大小都是一樣的。唯一的區別就是小房子放大了兩倍，1號和2號軸線在上面圖紙里的實際量出來的距離是40毫米，在下面圖紙里量出來的是80毫米。對比一下兩張圖，是不是下面這個A3的更清晰更醒目呢，看來主任還是有道理的。

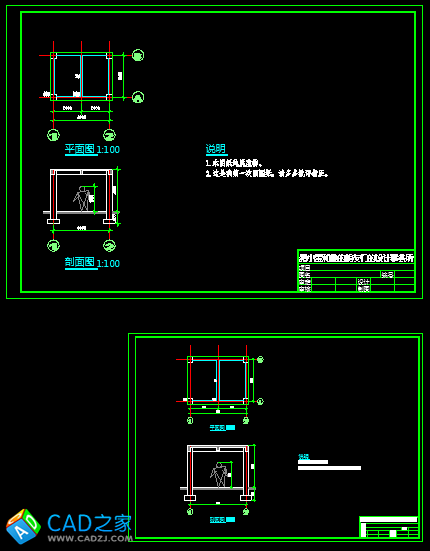

但是在「CAD 的虛擬模型空間」里，這兩張圖紙的對比是這樣的。上面的是A4的1比100的圖紙，下面的是A3的1比50的圖紙。這兩張圖紙唯一相同的地方就是小房子是一樣大的。剩下的文字高度、標注尺寸的大小、標題的大小、圖簽的大小這些東西，下面的統統都縮小了兩倍。

對比一下「CAD 的虛擬模型空間」和「打印出來的紙質圖紙」，小王把上面一張原樣打印（1比100），就得到了圖紙比例為1比100的A4圖紙；把下面一張放大兩倍打印（1比50），就得到了圖紙比例為1比50的A3圖紙。從而實現了在這兩張「打印出來的紙質圖紙」上，文字、標注、標題、圖簽一樣大，但是小房子放大了兩倍。



小王拿著這張新的A3圖紙再去找主任，主任一看，「吆，這么快就做好了，不錯不錯。恩，有了平面剖面了，再加一個柱子和基礎的詳圖吧，一般用1比20的，就放到同一張圖紙上。怎么樣？」

小王回去接著畫圖。首先要先把柱子和基礎詳圖的樣子畫出來，也就是建立「現實世界」和「CAD 的虛擬模型空間」的關系。



這幾個詳圖的圖紙比例是1比20，而平面圖和剖面圖的圖紙比例是1比50，這意味著在不改變其它設置的前提下，這兩個詳圖需要在平面剖面圖的基礎上放大2.5倍（50除以20等于2.5）。

先別忙縮放，如果直接縮放的話，萬一今后需要再修改怎么辦呢？比如要把柱子改成500的，或者基礎改成950的，基礎厚度改成250的。這個時候，小王需要先把這幾個詳圖制作成塊，然后再縮放這個塊。

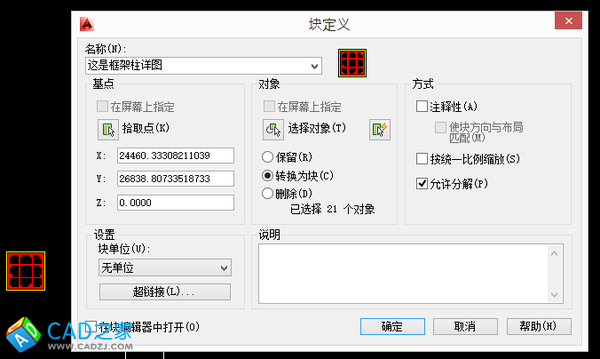

比如把這個框架柱的詳圖定義為一個名叫「這是框架柱詳圖」的塊，因為后面還需要縮放操作，塊單位最好設置為無單位。

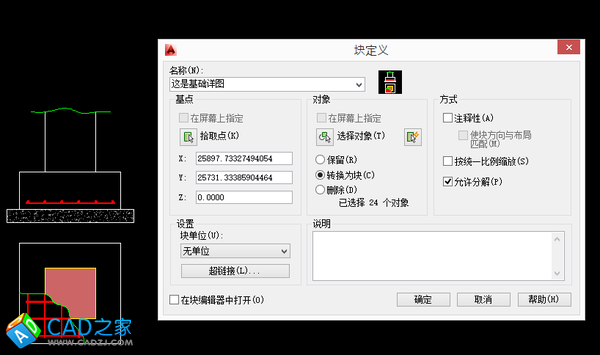

同樣，把基礎的詳圖也定義成塊。

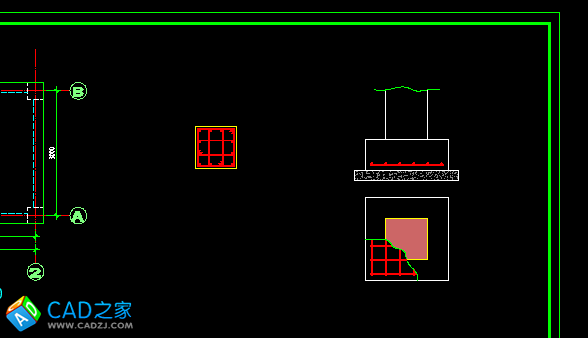

把這兩個詳圖的塊放大2.5倍，然后調整到合適的位置：

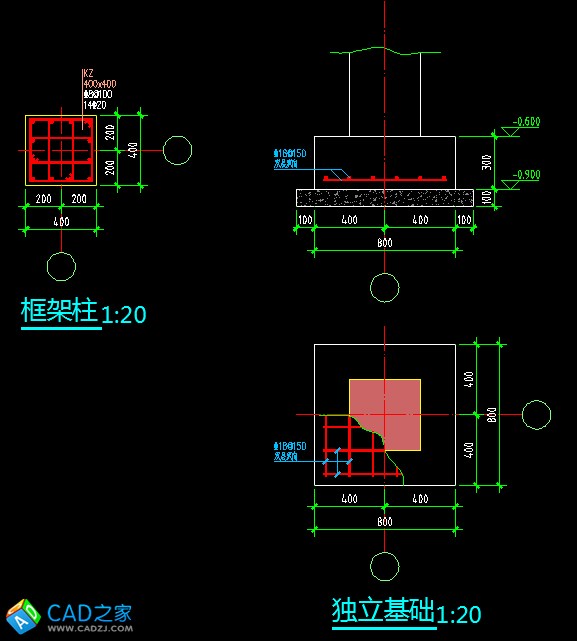

如果后面需要修改這兩個詳圖的內容，只需要雙擊這個塊，然后在塊編輯器里修改即可，比如小王發現自己忘了畫軸線了，就用塊編輯器給這兩個詳圖添加了軸線：

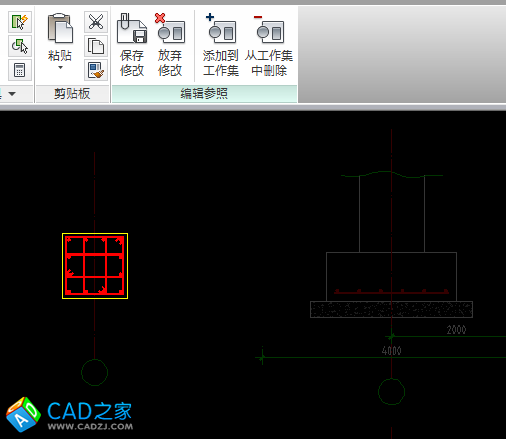

或者也可以用塊的在位編輯，先畫好軸線和圓圈，然后添加到塊里面：



保存對這兩個塊的編輯之后，現在的圖紙是這個樣子的：

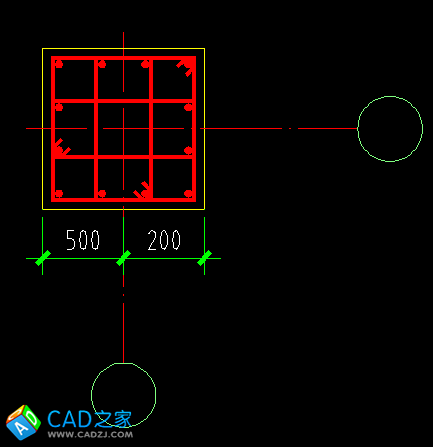

接下來就是要給這兩個詳圖添加尺寸標注了。能不能直接用50@50這個標注樣式呢？恐怕不能，因為我們把詳圖放大了2.5倍，這時候如果還用50@50，結果就是下面這樣，這顯然不是小王想要表達的詳圖尺寸：

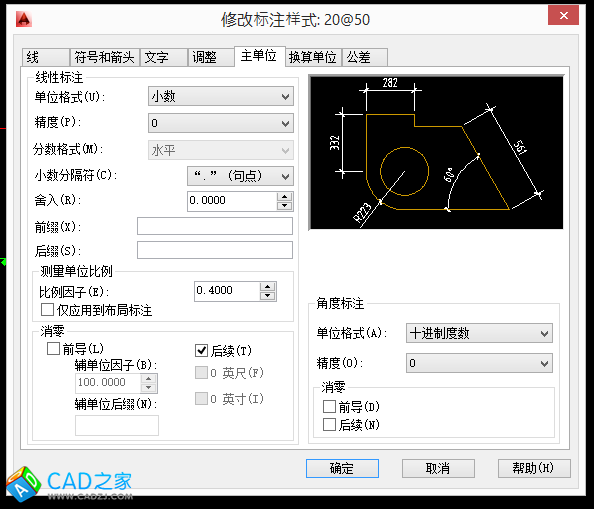

應該怎么辦呢？可以新建一個標注樣式，名字叫做20@50，意思就是1比20的詳圖用在1比50的平面圖里。跟50@50相比，只需要修改一個地方，也就是把測量單位比例從1修改成0.4（20除以50等于0.4）。其余設置完全相同。

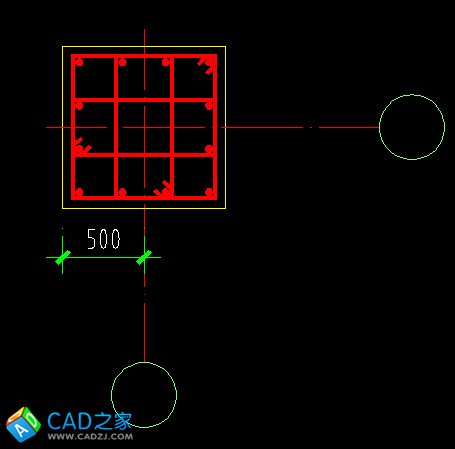

再放一個20@50的尺寸標注，看出效果來了嗎？這兩個標注的樣子是一模一樣的，字體大小、箭頭大小都一樣。唯一的區別就是，左邊的是50@50的，尺寸數字是錯誤的；右邊的是20@50的，尺寸數字是正確的：



用20@50的標注樣式，給這兩個詳圖添加尺寸標注：



標好尺寸之后，下一步就是添加說明文字和標題了。同樣的，小王需要用跟平面圖一樣的150高的文字，這樣打印出來之后才相當于紙質圖紙上的3毫米。

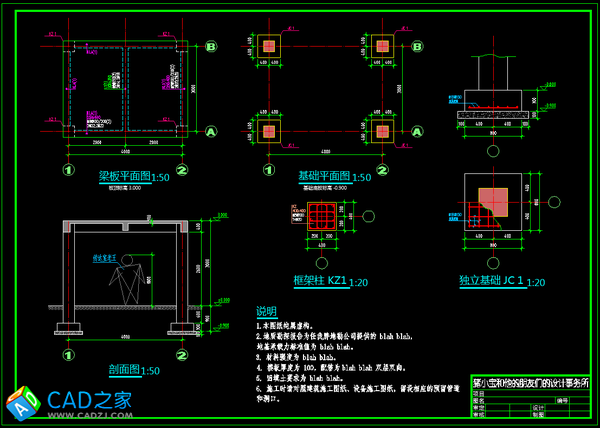

最后，把設計信息以及基礎定位平面圖補充完整，一張完整的結構施工圖紙就完成了。

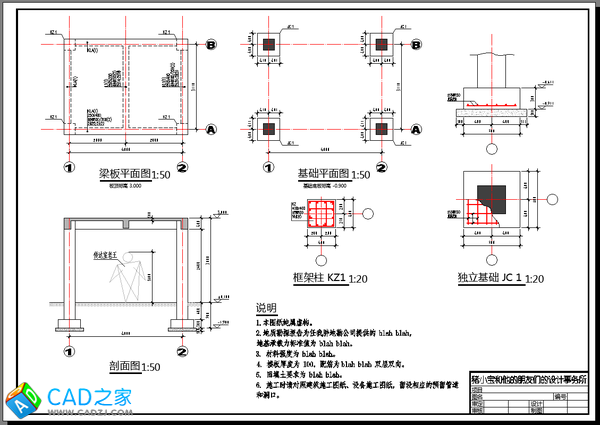

圖紙打印在A3紙上是這樣的效果：



小王把修改好的這張圖紙拿給主任看，主任看了說，「沒啥大問題了，行，拿著去給總工看看吧」。

于是小王就去找總工了。總工看了之后說，「怎么樣，畫圖還適應吧」。

小王說，「恩，挺好的」。

總工問，「這個圖紙是在模型空間里直接繪制直接打印的嗎？」

小王說，「是的」。

總工說，「CAD 里還有個布局系統，熟悉嗎？就是把每一張圖之安排進一個布局空間里，你回去比較一下這兩種方法可以嗎？這樣我們就可以討論一下這兩種方法的優劣。」

小王又回到自己電腦前面，打開豬小寶的教程，繼續學習布局的用法和含義。

所謂的布局，其實就是一個虛擬的「所見即所得」的「打印出來的紙質圖紙」，也就是說，三個世界的區分進一步明確了。模型選項卡對應的是「CAD 的虛擬模型空間」，而布局選項卡對應的則是「打印出來的紙質圖紙」。

小王打開布局選項卡，首先要進行布局的頁面設置：



在布局的頁面設置里，把圖紙尺寸設置為A3，比例設置為1比1：



然后在這個設置好的A3布局里，畫一個圖紙的圖框和圖簽。因為我們上一步設置的是1毫米等于1單位的比例，所以小王要在這個布局畫一個大小是420乘以297的長方形作為A3的圖框，不需要做任何縮放。（也可以把模型里的A3圖框復制過來，然后縮小50倍，放置到合適的位置即可。）
