作者：豬小寶 來源：知乎


——如果跟著我每一步都做完之后，你還不懂CAD制圖比例，那你就過來掐死我吧
——謹以此文送給剛剛畢業的學生朋友們，祝你們工作順利 from 愛你們的豬小寶
——我多么希望我剛畢業的時候能夠看到這么一篇教程！！！恨不能把這個給十年前的我自己看一看！！！
——真正的「多圖預警」，如果您手機流量有限，請在 wifi 環境下繼續閱讀。

小王是個剛到設計院的年輕人，剛剛大學畢業，專業是土木工程，在學校里也上過制圖課，不過都是著力于畫法幾何和制圖規范部分，實際的繪圖經驗并不多。雖然畢業設計也需要繪制圖紙，但是借鑒了一下往屆學長的圖紙，比著葫蘆畫瓢，不明白的地方請教同宿舍的大神，稀里糊涂的也就畢業了。

來到設計院頭幾天，都是閑著沒事看規范和自學。看來CAD是設計工作里非常重要的一部分，所以小王上網自學了很多CAD制圖攻略。據說網上有一個叫豬小寶的很有一套，小王打開網頁特意好好閱讀了一番。

按照豬小寶的教程，最最關鍵的一點，就是要弄明白「現實世界」「CAD 的虛擬模型空間」「打印出來的紙質圖紙」這三個世界之間的關系。弄明白了這個，一切就迎刃而解了。

「現實世界」和「打印出來的紙質圖紙」都是看得見摸得著的，你可以用尺子去量現實世界里的建筑物，你也可以用尺子去量打印出來的紙質圖紙上面的線段長度。而「CAD 的虛擬模型空間」只存在于電腦里，是一個數字文件而已，沒有任何物理意義。而所謂的各種比例，就是這三個世界之間互相轉換的標準。

既然有三個世界，事實上按照排列組合，它們互相之間一共有三個比例，分別是


• 「現實世界」和「打印出來的紙質圖紙」之間的比例，一般稱為「圖紙比例」，也就是制圖規范上的1比100、1比50、1比25等等。

• 「現實世界」和「CAD 的虛擬模型空間」之間的比例，一般稱為「繪圖比例」，為了方便起見，一般都是1比1。

• 「CAD 的虛擬模型空間」和「打印出來的紙質圖紙」之間的比例，一般稱之為「打印比例」，比如同樣的CAD文件，我可以把它縮小打印在一張A4紙上自己看，也可以放大打印在A1紙上當海報用，這個比例一般視實際情況而定。（可以簡單理解成沖印照片，同樣的底片，可以印2寸的小照片，也可以印巨幅的大海報）。


讀完豬小寶的教程，小王信心滿滿，覺得自己完全沒有問題了。

這一天，主任過來跟小王說「小王啊，來了好幾天了吧，先畫個門衛傳達室練練手吧。」

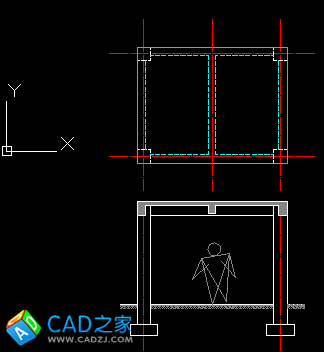

小王激動的想，終于有活干了，現學現賣、大顯身手的時候到了，信心滿滿的打開 AutoCAD。按照豬小寶的教程，繪圖按毫米尺寸輸入，傳達室在「現實世界」中寬4米，也就是4000毫米，在 「CAD 的虛擬模型空間」里輸入4000；長3米，在CAD里輸入3000，柱子截面400毫米乘以400毫米，在CAD里就是400乘以400的正方形……把所有需要繪制的圖形全部按照這個方法繪制，這時候的圖面是這樣的：

注意，截止到這一步為止，只需要考慮「現實世界」和「CAD 的虛擬模型空間」這兩者的關系，完全不需要考慮「打印出來的紙質圖紙」。理論上來說，你可以用任何比例關系來連接「現實世界」和「CAD 的虛擬模型空間」。但是最最方便的，無疑是1比1，也就是「現實世界」里4000毫米，「CAD 的虛擬模型空間」里也相應的是4000，直接輸入，完全不需要任何人為的換算。

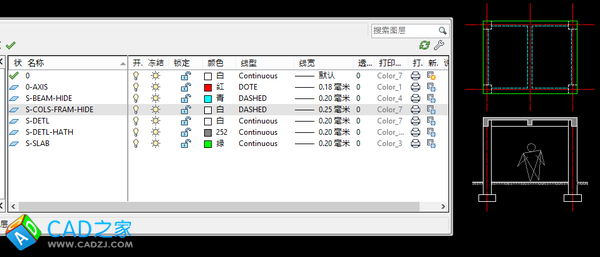

制圖必須要有條不紊，必須要井井有條，這樣才能做到以不變應萬變，隨時可以輕松滿足各種變更要求。為了做到這一點，首要的就是要有圖層管理的概念。圖形在繪制的時候必須嚴格的放到相應的圖層里。比如小王就是采用的豬小寶教程里推薦的結構圖紙圖層格式：

圖紙的圖形有了，也就是說，我們已經把「現實世界」反映到了「CAD 的虛擬模型空間」里，下一步就是把「CAD 的虛擬模型空間」反映到「打印出來的紙質圖紙」里了。為了輸出圖紙，我們必須考慮圖面的美觀、圖紙的易讀性等等，比如我們要添加軸線號碼、標注尺寸、說明文字、細部詳圖等等。

首先第一步就是要確定「打印出來的紙質圖紙」跟「現實世界」的比例，一般來說，結構專業的圖紙比例為1比100，小一點的建筑也可以做1比50，詳圖的比例可以是1比25或者20。確定了整張圖紙的比例之后，就可以根據這個比例在圖面上放圖框、放標注、放文字說明了。放心，選錯了圖紙比例也不要緊，后面隨時可以輕松修改。小王認為圖紙比例應該是1比100，先按照這個比例畫起來。

圖紙比例是1比100的意思其實是說，圖紙上標注4000毫米，實際打印出來的圖紙上用尺子量是40毫米。換言之，圖紙上40毫米的線段，表示現實世界里的長度是4000。而CAD與現實世界是1比1的，所以CAD里的長度其實是也是4000。也就是說，CAD里的一切長度，都是紙質圖紙的實際測量長度再乘以100。因此，圖紙上2.5毫米高的字體，在CAD里其實是250高。

第二步可以考慮標注尺寸，先按照制圖規范里的要求設置合適的標注樣式，比如字體的大小、尺寸線的長度、箭頭的大小等等。

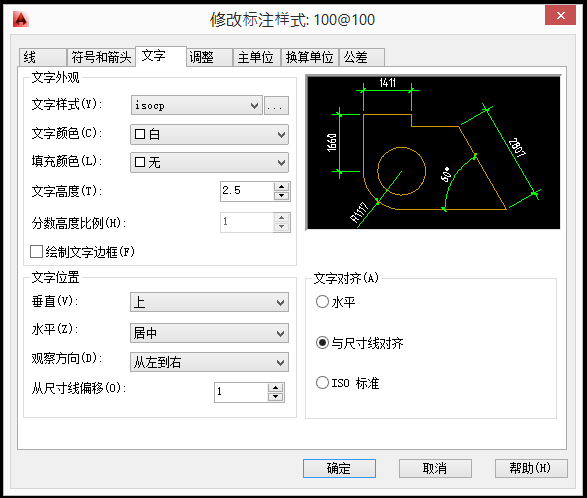

把文字的高度設置為2.5（對應現實紙質圖紙中的2.5毫米），從尺寸線偏移設置為1（對應現實紙質圖紙中的1毫米）。

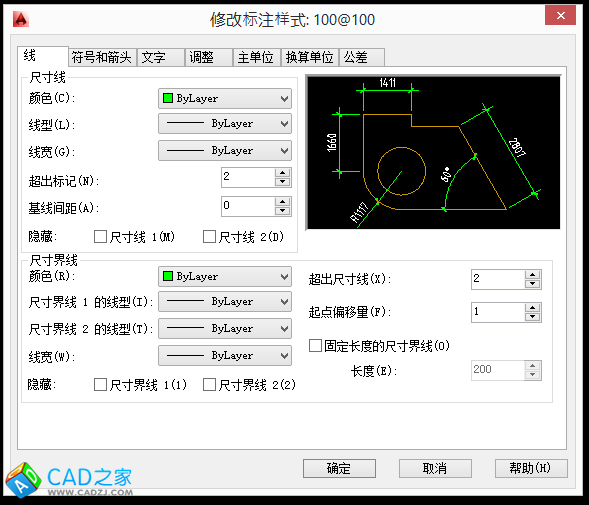

超出標記設置為2（對應現實紙質圖紙中的2毫米），超出尺寸線2（對應現實紙質圖紙中的2毫米），起點偏移量1（對應現實紙質圖紙中的1毫米）。

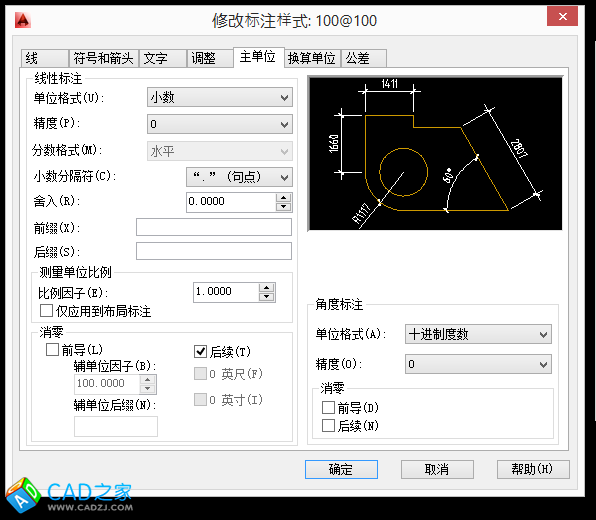

測量單位比例設置為1，因為「現實世界」和「CAD 的虛擬模型空間」之間的關系是1比1，現實中的1000毫米就對應CAD中的1000。

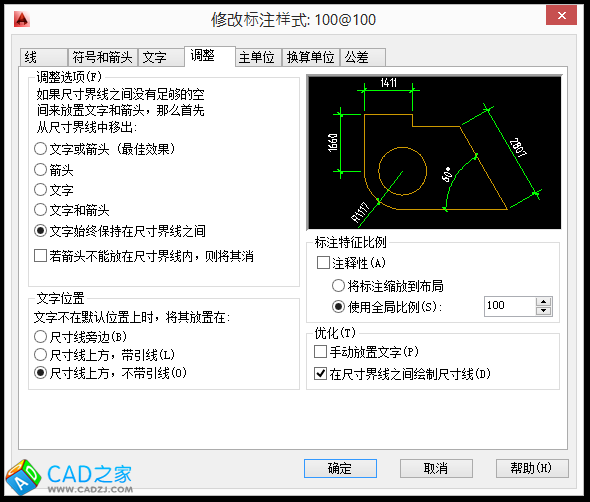

最關鍵的一步，將標注特征比例的全局比例設置為100。意思就是說，對所有上面定義的字體大小、箭頭大小、尺寸線長度統統乘以100。這樣字體高度在標注樣式里定義為2.5，乘以這個100的標注特征比例，在「CAD 的虛擬模型空間」里字體高度就變成了250。

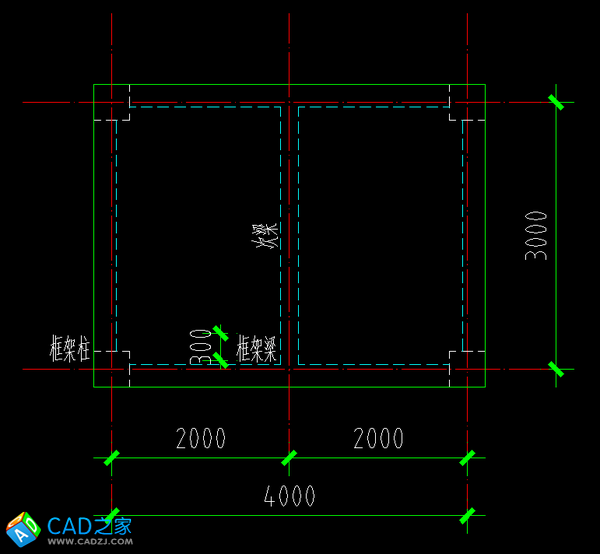

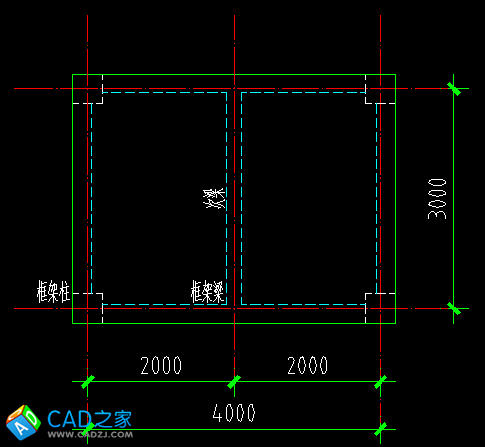

至此小王設置好了這個名為「100@100」的標注樣式，然后用這個標注樣式，標注已經畫好的圖形。



接下來是說明文字，按照制圖規范，說明文字的大小大約為3毫米，標題文字可以是7毫米左右。也就是說，說明文字在CAD里的實際尺寸是300和700，這樣換算過1比100的比例之后，文字的高度剛好是3毫米和7毫米。

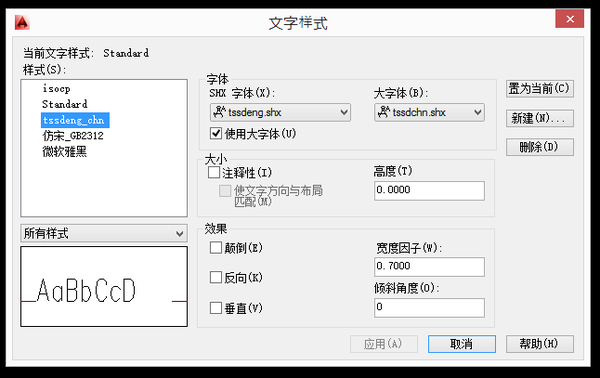

設定好文字樣式、字體、傾斜、寬度比例等等：



然后輸入說明文字，文字的高度設定為300，對應紙質圖紙中的3毫米。



作為驗證，如果你放一個標注尺寸在文字旁邊的話檢查一下文字的高度的話，尺寸應該是300。

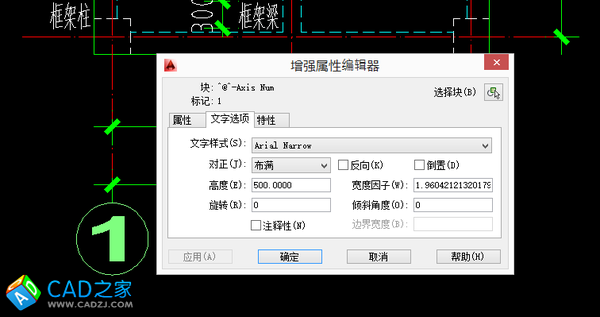

然后就該放軸線號碼了，方法有很多，比如可以把軸線圓圈做成屬性塊。屬性塊的文字大小設置為500，對應紙質圖紙上的5毫米；圓圈的直徑為800，對應紙質圖紙上的8毫米；對正可以設置為布滿，這樣數字軸號會自動調整寬度。把軸線的數字標號設置為塊的屬性：

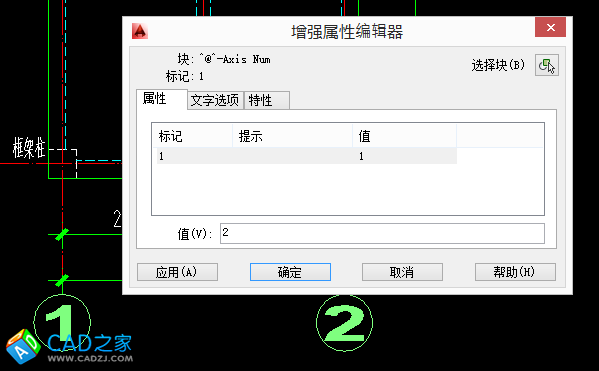

然后把這個屬性塊復制到每一個需要軸號的地方，雙擊，然后輸入新的軸號值：

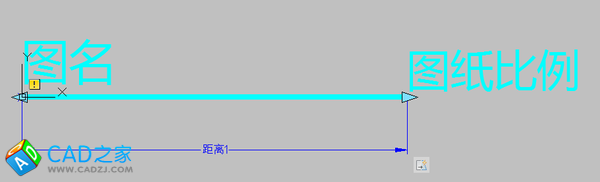

同樣的道理，圖紙的標題也可以做成帶屬性的塊，圖紙標題和圖紙比例由你輸入，下面的橫線可以拉伸來適應不同長度的圖紙標題。

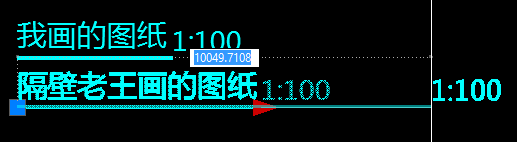

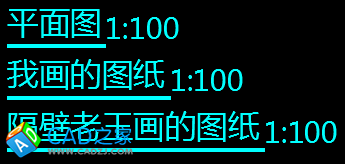

這個標題塊的效果在圖紙空間里就是這樣的，輸入完圖紙標題的文字之后，鼠標一拉底下的橫線，把橫線的右端點和比例數字拉到文字最右邊就可以了：



如果標題的文字長度發生了變化，可以隨時拉伸底下的橫線：

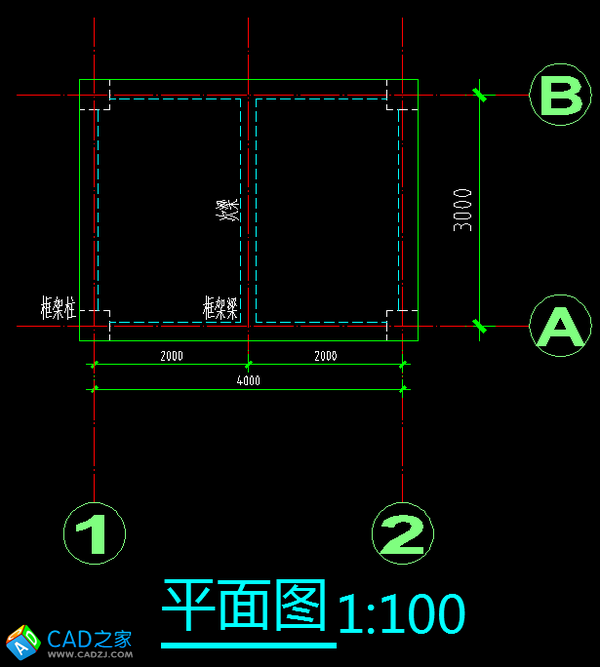

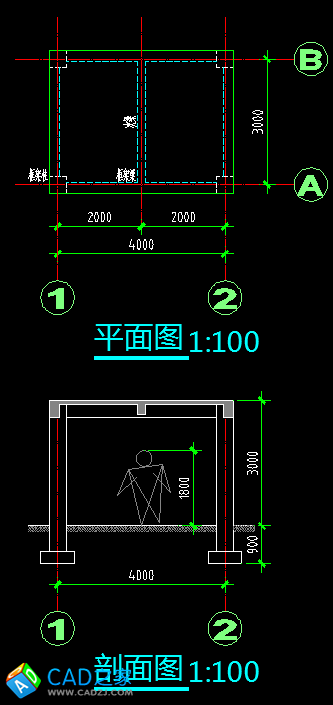

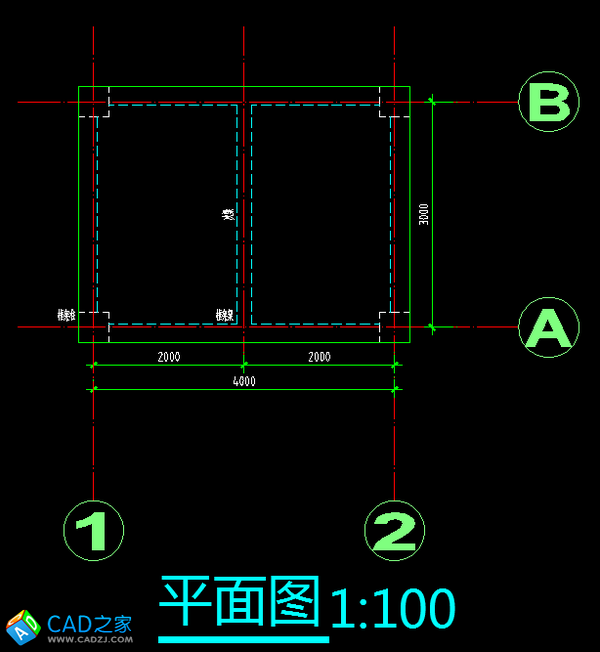

設置完標注、文字、軸號、標題之后，小王的圖紙變成了這樣：



至此，圖紙的內容算是基本完成了，下一步就是把「CAD 的虛擬模型空間」變成「打印出來的紙質圖紙」了。為了打印圖紙，第一步要做的就是確定打印到多大的紙上，是A4還是A1，橫著打還是豎著打？

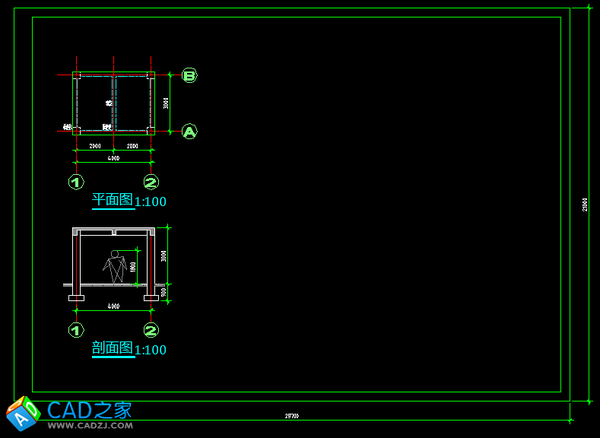

我們已經知道，CAD 里的300相當于紙質圖紙中的3毫米，所以反過來，紙質圖紙上的3毫米相當于CAD里的300。一張A4紙的大小是297毫米乘以210毫米，所以相當于CAD里的29700乘以21000。小王就在CAD里畫了一個29700乘以21000的長方形，作為A4紙的圖框：

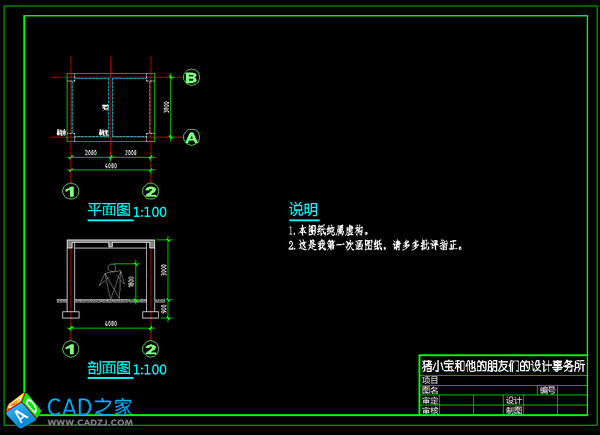

再加上圖紙的圖簽和圖紙的說明文字，就大功告成了：

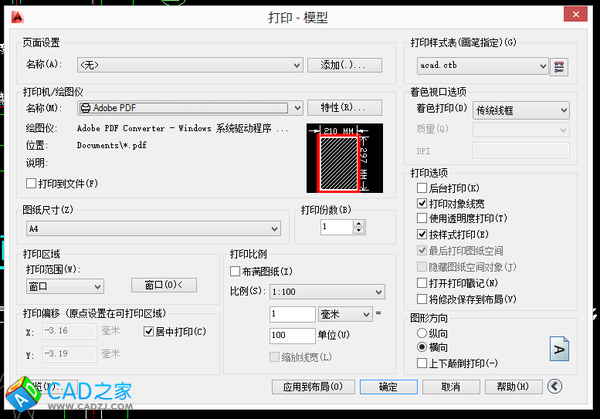

下一步就是要打印這張圖紙了。圖紙的大小是A4紙，所以在打印機里選擇A4紙；A4 紙的實際大小是297乘以210毫米，在CAD里的大小是29700乘以21000，所以打印的時候的打印比例選擇1比100。打印范圍選擇窗口，然后用鼠標框選這個圖框的范圍：

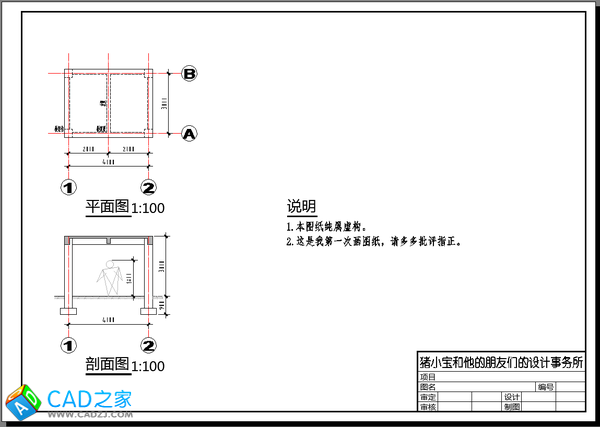

打印出來的效果就是這樣的：



把這張圖紙打印出來，用尺子量一下1號軸線和2號軸線之間的距離，應該是正正好好40毫米；量一下平面圖里的說明文字的高度，應該大約是3毫米左右。

小王拿著這張打印出來的圖紙，跑去找主任。主任看了之后說，「小伙子干活很麻利嘛，圖面也不錯。不過呢，咱這是個小傳達室，你又用的是A4的圖紙，這個在工地上看起來不太方便，跟咱們這個項目其它的圖紙也不配套。這樣吧，你改成A3的圖紙，圖紙比例從1比100改成1比50。好不好？」

小王回到自己的桌子前面，開始修改圖紙。把圖紙比例從1比100改成1比50，到底需要修改哪些東西呢？需要修改圖形嗎？不需要，因為圖形只是「現實世界」和「CAD 的虛擬模型空間」的映射，跟圖紙比例完全無關，不論圖紙的比例是多少，「現實世界」和「CAD 的虛擬模型空間」之間都是1比1的關系。

這時候需要修改的，僅僅是尺寸標注、文字、標題、軸號這些東西。所以，小王返回到上面這一步：

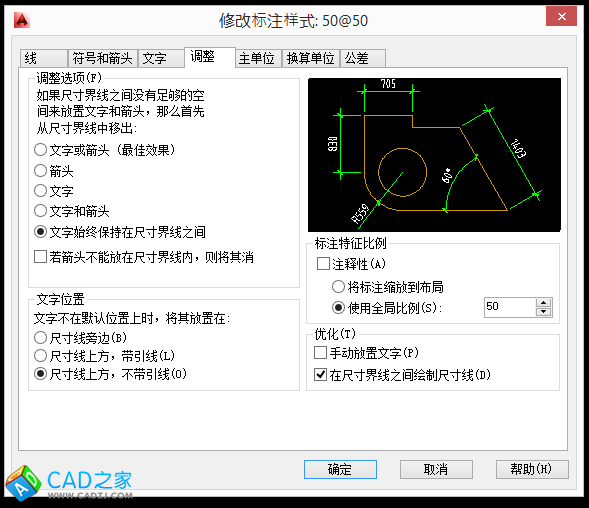

根據主任的意見，小王把圖紙比例修改為1比50。首先要修改的就是尺寸標注，原先的標注樣式是100@100，現在新建一個名為 50@50 的標注樣式，其余均不變，僅僅把標注特征比例從原先的100改為50。

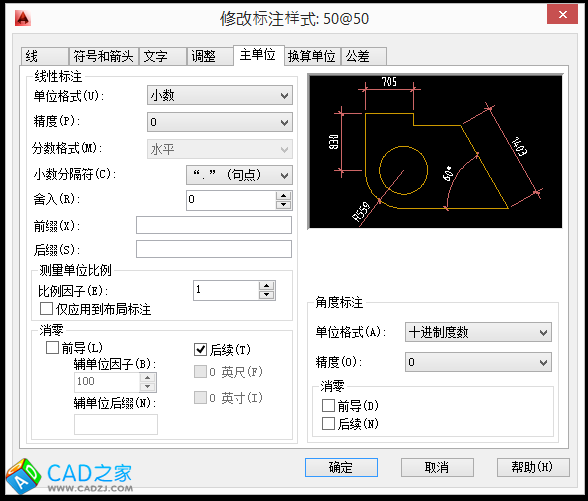

注意，測量單位比例并不需要修改。因為這個比例因子只跟「現實世界」和「CAD 的虛擬模型空間」之間的比例有關，跟紙質圖紙的圖紙比例無關。



定義好這個新的50@50的標注樣式之后，把原來的100@100的標注樣式改為這個新的50@50的標注樣式，調整一下標注的位置。對比一下橫向軸線尺寸標注和縱向軸線尺寸標注的區別，其中看上去變小了的那些已經改為了 50@50，看上去比較大的那個還沒有修改，仍然為100@100。

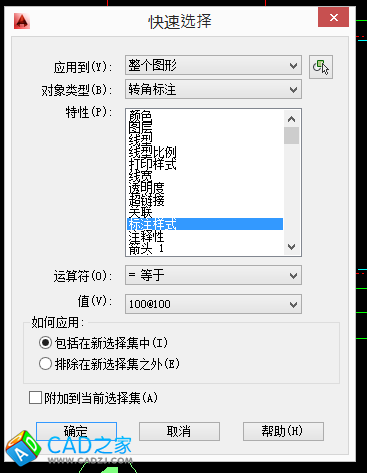

如果圖紙非常大、非常復雜，不需要用鼠標一個一個點，只需要用快速選擇，選擇條件為「所有標注樣式等于100@100的尺寸標注」，把它們全部選中之后，一次性把它們的屬性修改為 50@50就行了。

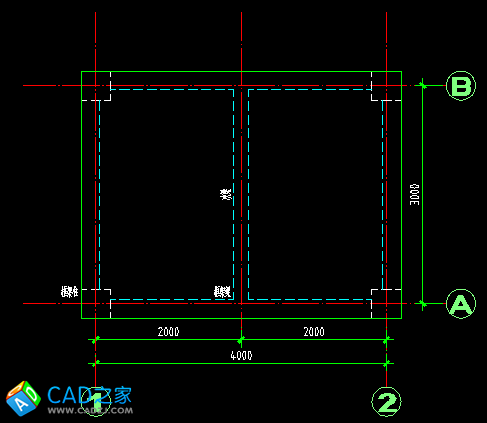

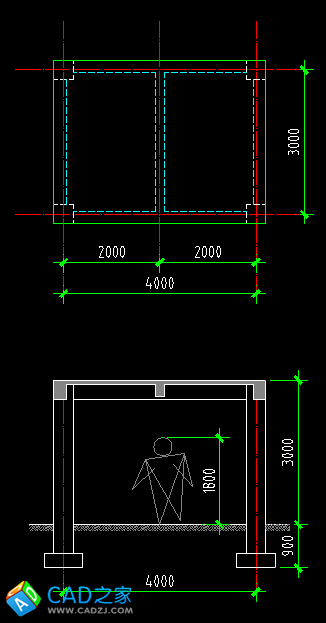

這樣一來，所有的尺寸標注都一次性被修改為了新的50@50樣式，再調整一下標注的位置，尺寸標注就調整好了：

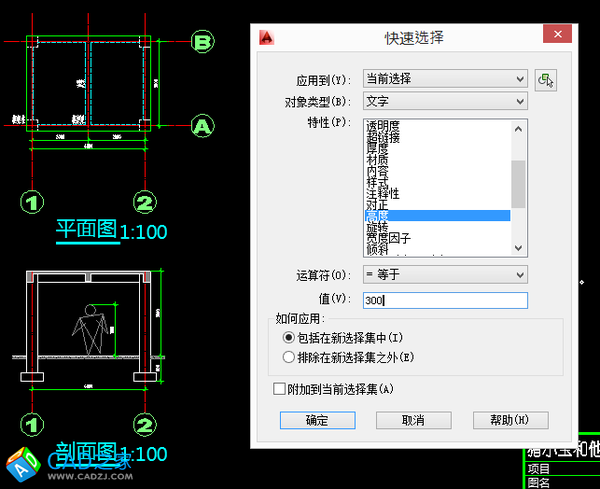

接著再修改圖紙里的說明文字，原先是300高的文字，對應于300除以100等于3毫米；現在圖紙比例變成了50，所以文字高度在CAD里應該設置為150，對應于150除以50等于3毫米。同樣用快速選擇，把圖紙里所有300高的文字統一修改為150：




選中之后，把高度屬性修改為150，修改之后的效果是這樣的：

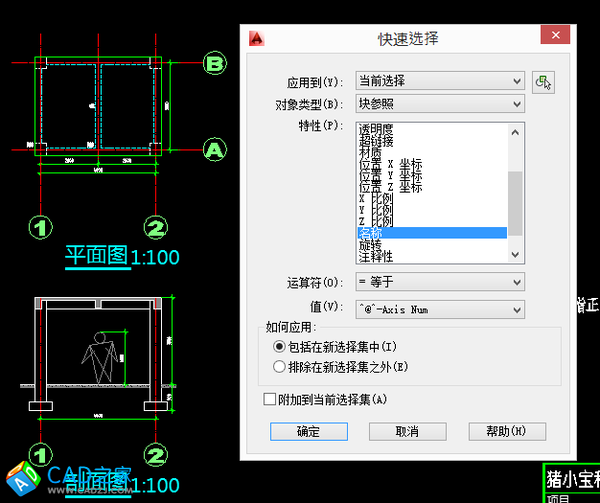

下一步就是修改軸號和標題，同樣的道理，小王需要把這些也縮小到原來的二分之一。因為這些都是帶屬性的塊，所以可以快速選擇這些塊。如果圖形很復雜，可能還有別的圖塊，這時候就可以用名稱屬性作為選擇的判斷條件，然后一次性把這些塊的比例修改為0.5：



在這里把所有的X、Y、Z 比例改為0.5。



把比例設置為0.5之后，為了圖紙的美觀，再調整一下軸號的位置，這時候的圖面是這樣的：

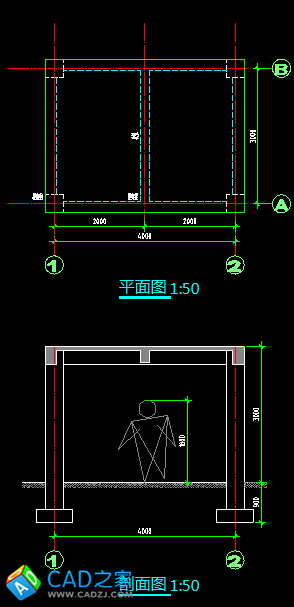

同樣的道理，把標題塊也縮小為原來的二分之一，別忘了把標題里的圖紙比例這一項也改為1比50。再調整一下圖面的位置，最終完成的圖紙部分是這樣的：
