一、一些常用cad命令

1. 直線： Line

2. 圓： Circle 點圓心半徑(R)/直徑(D)

3. 圓弧： arc 三點(直接用鼠標點三點)

4. Rec矩形： Rectang 起點 @長，寬

5. RC 云朵線： revcloud 起點[弧長(A)/對象(O)/樣式(S)]<對象>：

6. F 倒圓角： F R 半徑數值點兩邊

7. TR 修剪： 1.trim 選擇邊界e， 選擇修剪對象 .

2. trim 選擇修剪對象

3. trim 選擇邊界， F 劃線選擇修剪對象.

8. EX延伸： extend 選擇邊界， 選擇延伸對象 .

9. E刪除： erase 選擇對象（注all 為所有對象）

10. u 撤消： undo 撤銷上一步操作

11. O偏移： offset 輸入偏移距離， 選擇偏移對象，選擇偏移方向。

12. CO復制： copy 選擇物體， 起點 距離.

多次復制 co 選擇物體， m 復制的起點復制的位置 .

13. M 移動： move 選擇物體， 移動的起點 移動的位置或距離

14. RO 旋轉： rotate 選擇物體， 中心點 旋轉的角度（注逆時針為正，順

時針為負）

15. H 填充： hatch 選擇圖案拾取點 比例 預覽 確定

16. B 塊： block 塊名塊的拾取點選擇對象 確定

17. W 寫塊： wblock 塊名路徑選擇對象 確定

17. PE 編輯多段線： pedit 選擇多段線 j 選擇要成為多段線的對象

18. X 分解： explode 選擇要分解的對象。

19. SC 比例： scale 選擇物體中心點 輸入放大與縮小的數值

（注：比 1 大為放大，比1 小為縮小）

20. MI 鏡像： mirror 選擇物體鏡像線（兩點）N/y(y 為刪除源對象)

21. MT 多行文字： mtext 輸入文字確定

22. DT 單行文字： dtext 文字起點文字高度文字旋轉角度輸入文確認

23. S 拉伸： stretch 選擇對象輸入距離

24. 格式刷： matchprop 刷字體，圖層等

25. 標注： dimaligned 直線標注

二、快捷命令設置方法。

工具→自定義→編輯程序參數，單擊打開后，可以根據自己的習慣修改快捷命令，

同時將acad 記事本另存下來，供以后重新安裝CAD 時直接復制到acad 記事本中重新啟

動CAD 即可正常使用。

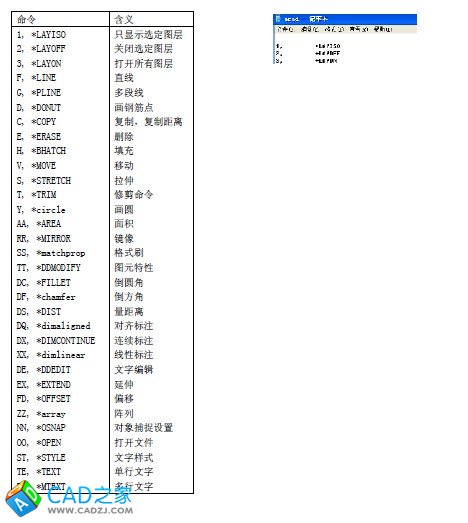

三、常用CAD 命令快捷鍵的設置

根據“左手鍵盤，右手鼠標”的原則來設置繪圖中使用最多的快捷命令以F 為中心

來設置（以下為個人習慣，僅供參考）。

四、以“梁梁交線處理”為例說明插件的加載及使用方法。

1.插件加載方法

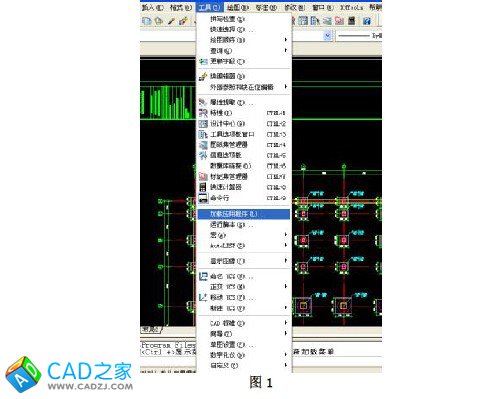

第一步：打開CAD 后，在“工具”下拉菜單中找到“加載應用程序（L）”，如圖1。

第二步：左鍵單擊“加載應用程序（L）”，打開該菜單后，找到放置插件的文件夾，并

選中打算加載的插件文件，如圖2；左鍵單擊“加載”，在對話框下面關閉左側則顯示“已

成功加載XXX”，表示已加載成功該菜單，可以在CAD 中使用該插件了，如圖3。

2.插件使用

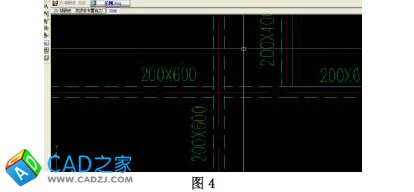

第一步：找到要處理的交叉梁線，并查明梁寬。

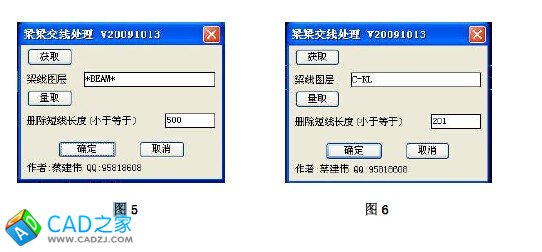

第二步：在命令行中輸入”BB”,彈出如圖5 所示對話框；將“梁線圖層”改成即將修

改的梁線所在的圖層名字，刪除短線長度設置成比要修改的梁寬要寬些，如圖6，左鍵

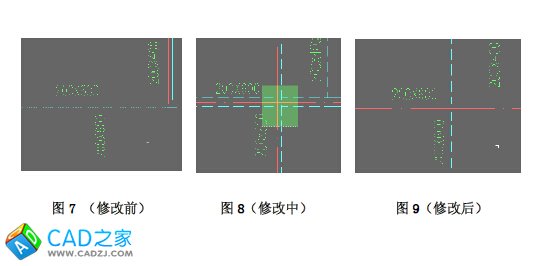

確定，框選修改區域，選中后，右鍵確定，修改成功！

圖

五、CAD中的一些妙用命令

1.單行文字變多行文字

TXT2MTXT 選中對象，確定即可

2.多行文字變單行文字

直接炸開即可。

3.清理未用的圖層

Pu（PURGE ）命令

4.三步創建塊

選中、 Ctrl+X、ctrl+shift+V

5.多段線合成

Pe

6.圖層管理

lman 命令

7.查詢型心

Region

8.旋轉坐標系

1） ucs ，n，ob，plan，當前ucs

2）ucs，e（選中對齊對象）。Ok！

返回：ucs，w。

9.編號

Tcount

10.去掉重合圖形，連接不連續的線段。

Overkill

11.封閉線合成多段線實線

Bo
