網上找到的一份CAD學習筆記，每張圖雖然沒有講詳細繪圖步驟，但將審圖思路、繪圖基本步驟和重點難點給列出來了，我覺得對初學者會有幫助，在此分享一下，前面幾張圖加上了我的注解。

第一部分

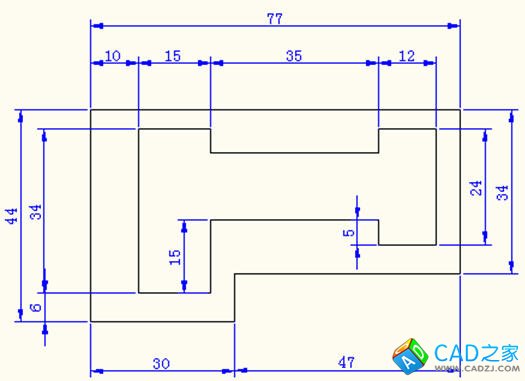

1-1    圖 ：



審圖：本題主要是用相對坐標畫圖，各點的坐標都可以計算出來。

繪圖步驟：先建立兩個圖層，一個繪圖，一個作為尺寸標注。繪圖時，從原點（0,0）開始畫外框，從點（14,8）開始畫內框，主要使用Line并且打開正交模式依次畫出各個線段即可。接下來按原圖進行尺寸標注。

重點難點：確定內框起點坐標、正交模式。

注解：作為初學者最好能掌握相對坐標的輸入方法，如果要提高繪圖速度，只需要打開正交，然后將光標定位為水平或豎直方向，然后輸入直線的長度值就可以了。

1-2   圖：

審圖：本題使用相對坐標畫圖，需建立兩個圖層分別是繪圖、尺寸標注圖層；利用正交模式畫水平線豎直線和利用極坐標追蹤模式畫斜線。

繪圖步驟：先建立兩個圖層，一個繪圖，一個尺寸標注。繪圖時，從原點（0,0）開始畫，主要使用Line、正交模式和極軸追蹤模式，按照計算出各個點的坐標依次畫出各段線段，畫60°斜線時使用已知長度角度繪直線，142°斜線可由上端線開始繪制，最后完成繪圖并進行尺寸標注。

重點難點：正交模式和極坐標追蹤模式的使用、兩斜直線的畫法、角度的尺寸標注。

注解：如果掌握了極坐標的輸入方式，@長度<角度的輸入模式，也可以不用極軸，60度倒還可以將極軸角設置成30度，（52+90）=142度肯定沒法用極軸了。

1-3   圖：

審圖：本題使用相對坐標畫圖，需建立兩個圖層分別是繪圖、尺寸標注圖層；計算各點的相對坐標，利用正交模式畫出各段線段，內外框分別畫出

繪圖步驟：先建立兩個圖層分別是繪圖、尺寸標注圖層；外框從兩個方向（上、右）利用正交模式畫，內框從點（10,6）開始，利用正交模式和相關線段尺寸畫出；最后按照原圖進行尺寸標注。

重點難點：利用正交模式、內框的左下點坐標、尺寸標注的連續標注。

注解：這張繪圖應該沒什么問題，主要目的應該是讓大家了解圖層的概念。

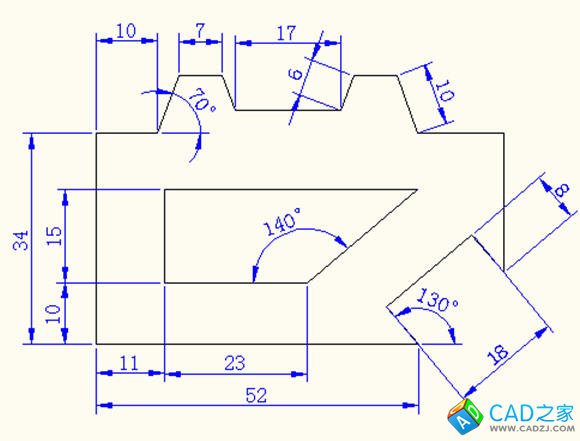

1-4    圖：

審圖：本題使用相對坐標畫圖，需建立兩個圖層分別是繪圖、尺寸標注圖層；計算各段線段的長度，水平、豎直線用正交模式畫，斜線用極軸追蹤模式并且在已知角度和長度的情況下繪出；內外框分別作圖。

繪圖步驟：先建立兩個圖層分別是繪圖、尺寸標注圖層；外框從點（0,0）開始，分別沿上、右兩個方向畫各線段，至于斜線段可使用極坐標追蹤模式在已知角度和長度的情況下畫出；內框從點（11,10）開始，上端線先畫一條水平長點的直線，畫相應斜線與其相交，再修剪即可；最后進行尺寸標注。

重點難點：各段線段的計算、斜直線的繪畫（特別是由兩條未知長度的直線相交時）、尺寸標注、角度標注。

1-5    圖：

審圖：需建立兩個圖層分別是繪圖、尺寸標注圖層，本題使用RECTANG命令繪制圓角矩形框，計算里框中三個矩形框的各坐標，

繪圖步驟：建立兩個圖層分別是繪圖、尺寸標注圖層，使用RECTANG命令和相關坐標繪制圓角矩形框，分別用兩點坐標法畫三個矩形框，剪切多余的線段；進行尺寸標注。

重點難點：圓角矩形框畫法、剪切多余線段、內框三個矩形每兩個坐標的計算。
